汽车白车身焊接Biw带枪研究气缸验证夹具

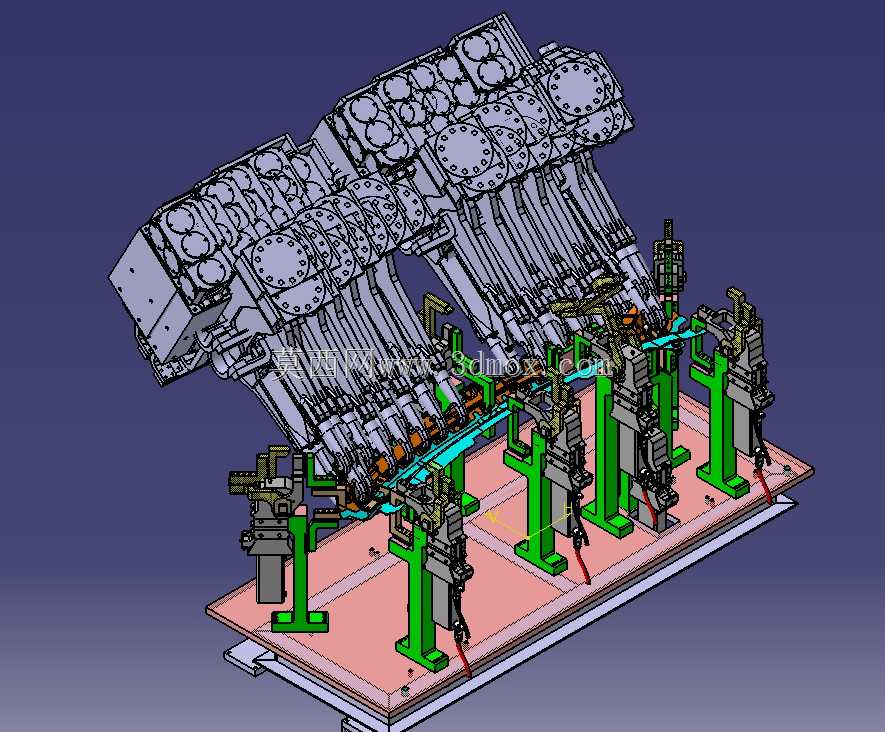

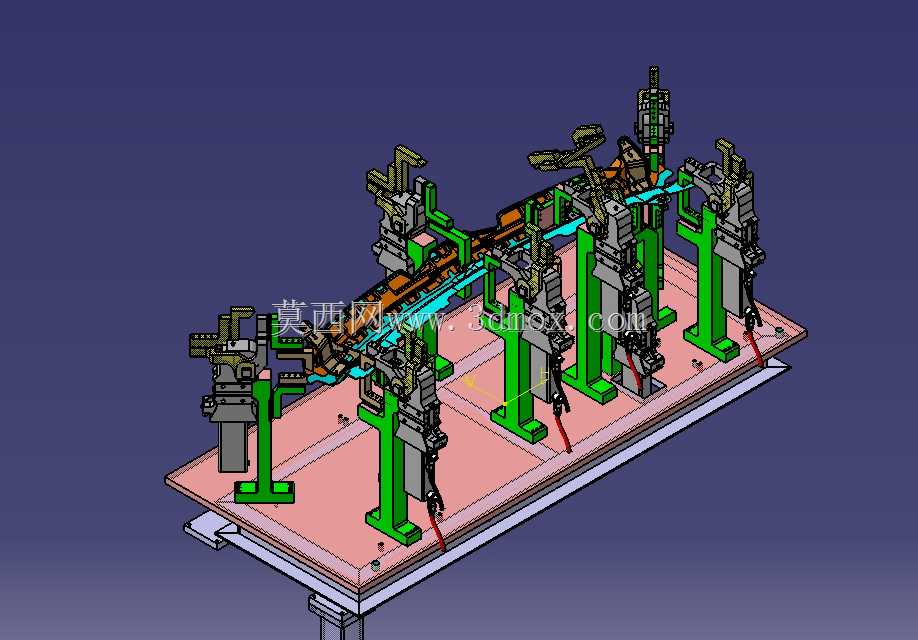

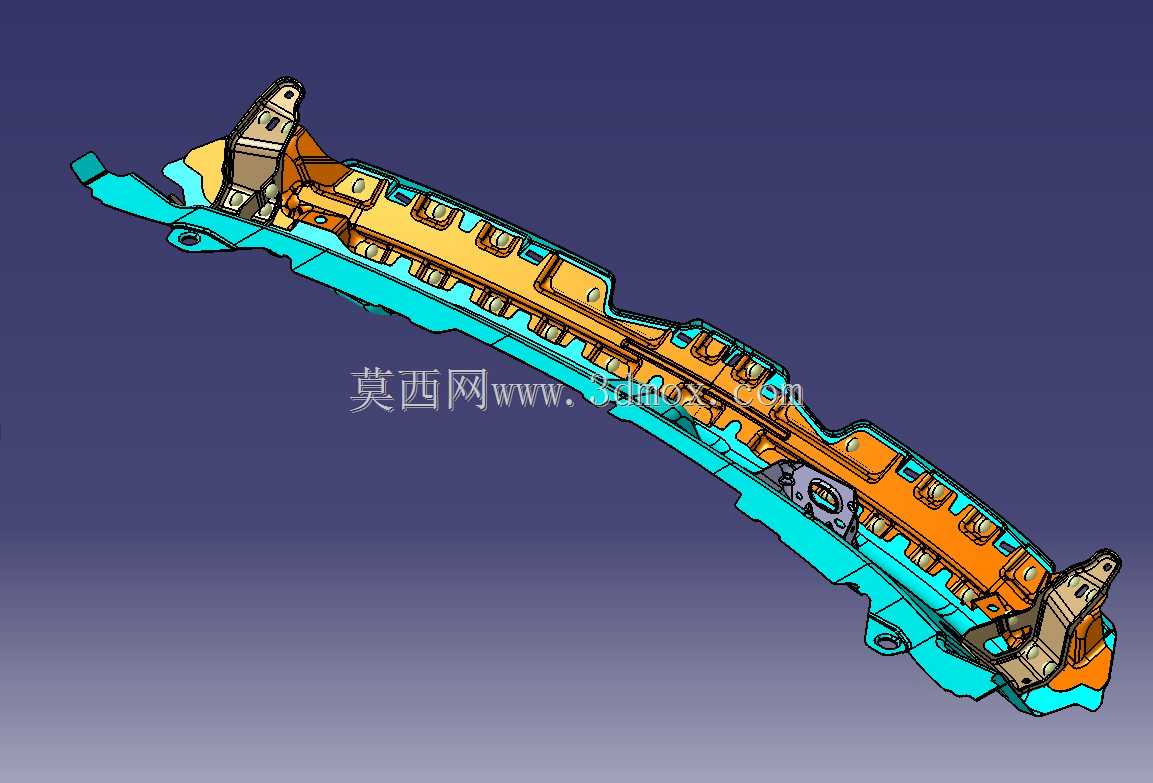

　　这套工装主要面向汽车白车身焊装工序的前置验证环节，针对带焊枪作业场景下的气缸动作可靠性、夹具定位精度做实物级三维还原，覆盖焊装工位中工件夹持、焊枪避让、气缸行程匹配的核心验证需求。在白车身制造的焊装车间里，这类夹具是单件焊接工位的核心工装，直接决定了冲压件拼焊后的形位公差是否满足整车装配要求，以往很多现场调试问题都出在前期未验证气缸动作与焊枪轨迹的干涉，这套模型完整还原了带枪状态下的全工位结构，能在设计阶段就规避大部分现场调试的干涉问题。从结构布局来看，整套夹具采用双层底板设计，下层为通用安装底座，预留了与工位滚床、变位机连接的标准化安装孔位，上层为夹具定位基准板，所有定位单元、夹紧单元、气缸组件都集成在这块基准板上，

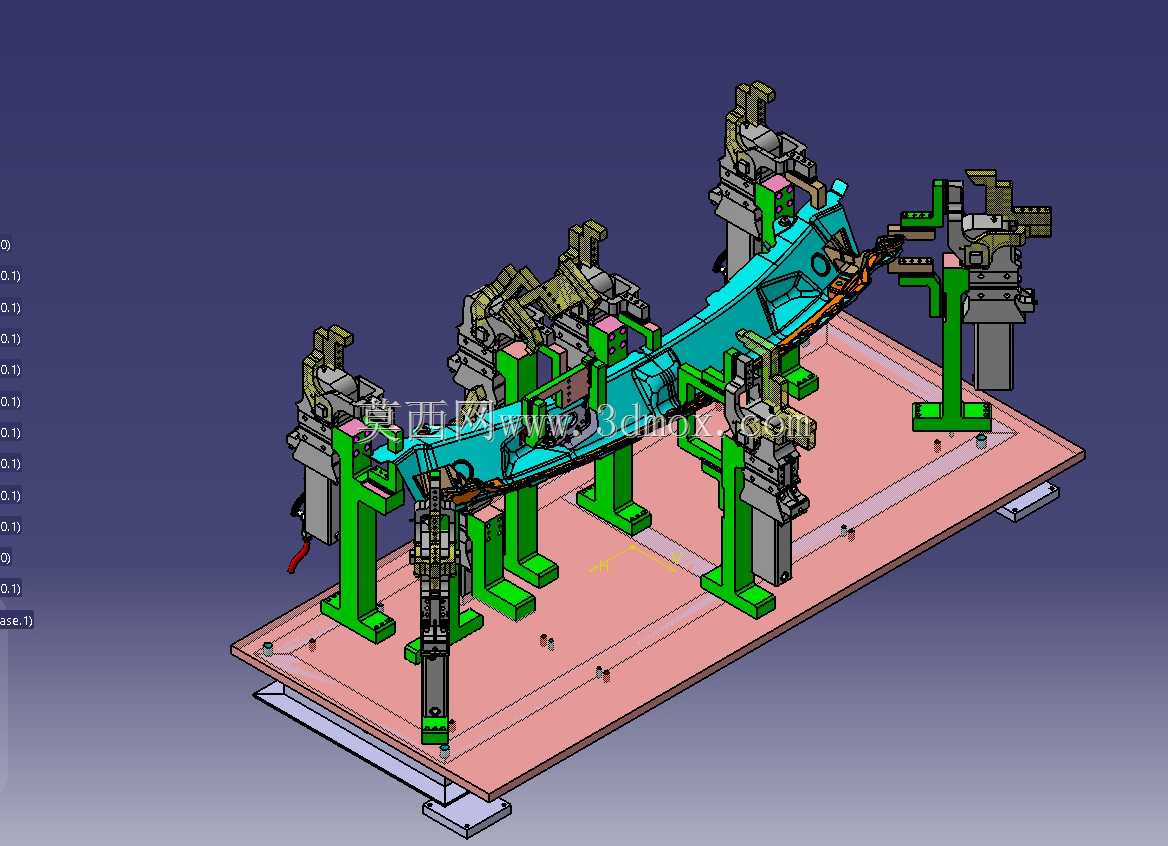

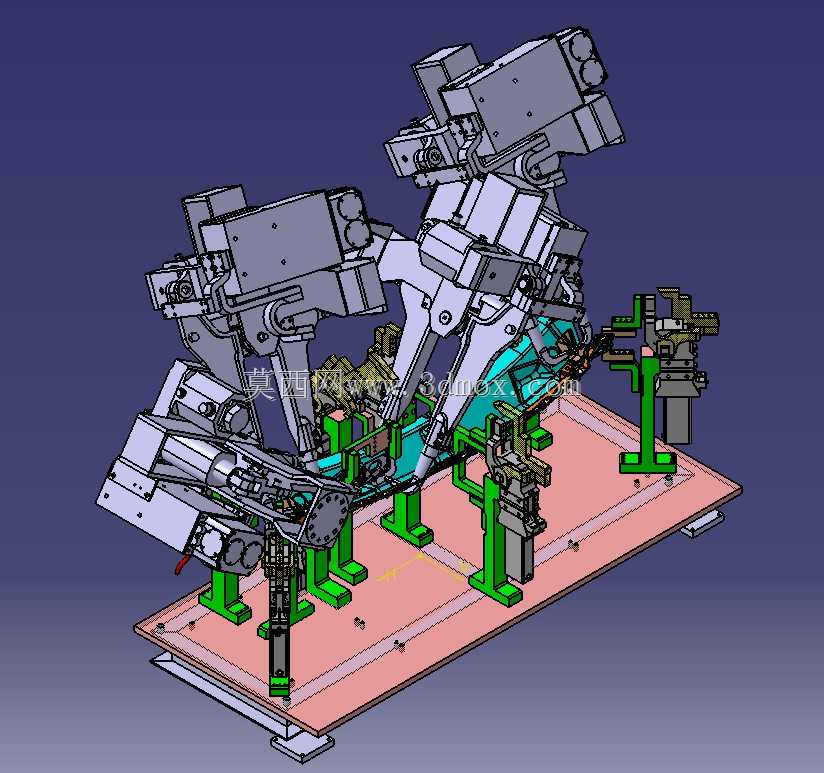

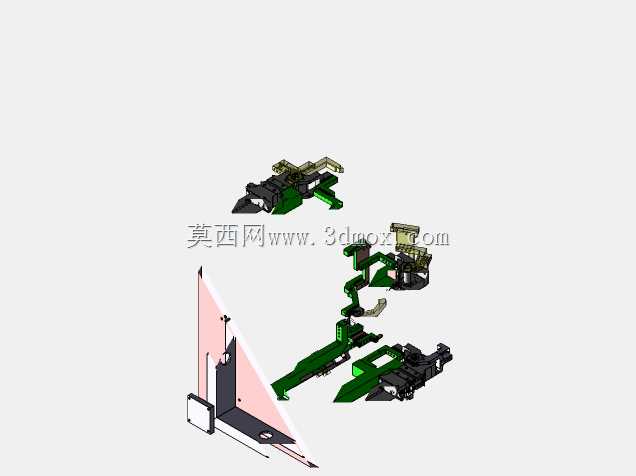

　　安装边界完全匹配主流焊装工位的设备接口尺寸，不需要额外做转接板设计，可直接适配现有焊装线的工位布局。每个定位夹紧单元都采用立式立柱支撑结构，绿色涂装的支撑柱根据白车身冲压件的型面特征做了差异化高度设计，支撑柱顶端的定位块完全贴合工件的RPS基准点，夹紧臂的回转半径经过反复校核，在保证夹紧力足够的前提下，完全避让焊枪的作业轨迹，不会出现焊枪进枪时碰夹具体的问题。设计过程中优先考虑了气缸的选型匹配，每个夹紧单元配套的气缸行程、推力都经过受力计算，针对白车身薄板冲压件易变形的特点，夹紧力控制在不会造成工件压痕变形的区间，同时带枪验证的结构还原了焊枪固定在夹具侧的安装位，可模拟焊接过程中焊枪随夹具动作的同步性，

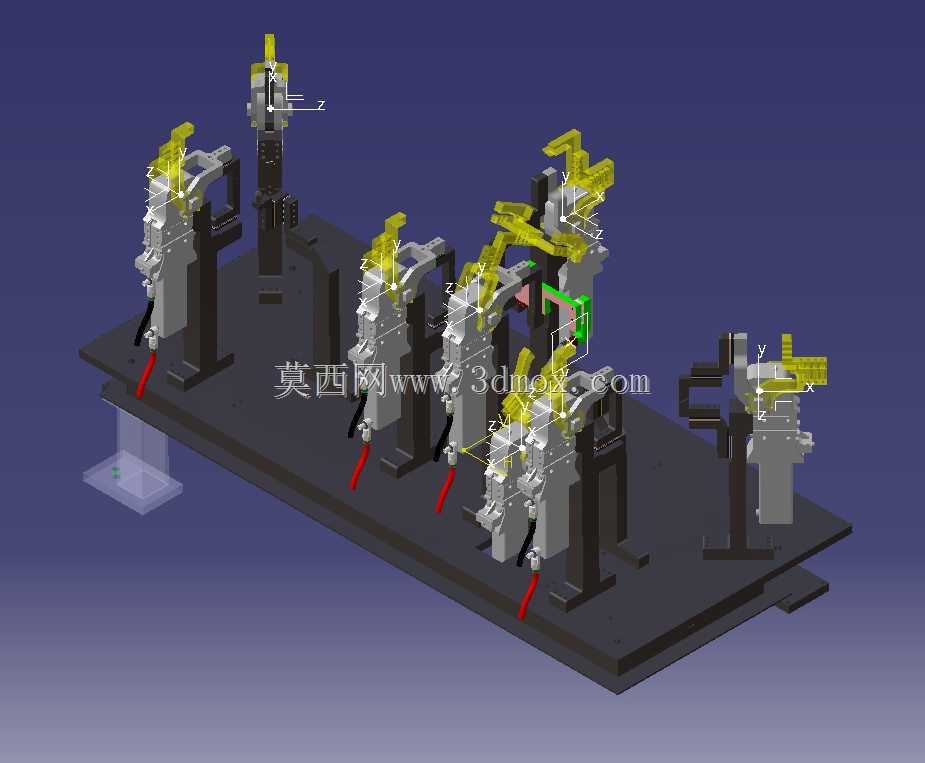

　　验证气缸动作时焊枪的姿态稳定性，避免焊接过程中出现焊枪偏移导致的虚焊、焊穿问题。整套夹具的定位销采用快换结构设计，后续不同车型同平台工件切换时，只需要更换定位销和少量型面块，不需要重新搭建整套夹具结构，大幅缩短新车型导入的工装准备周期。夹具体上的所有气路走线都做了内置走线槽设计，红色的气管沿支撑柱内部排布，不会外露在作业区域，既避免焊渣飞溅烫坏气管，也不会干扰焊枪的运动轨迹。每个夹紧单元都设置了到位检测传感器的安装位，可直接接入焊装线的PLC控制系统，实现夹紧到位、松开到位的信号反馈，满足自动化焊装线的联锁控制要求，不会出现工件未夹紧就启动焊接的安全隐患。从实际应用场景来看，这套夹具既可以用于新车型焊装工艺的前期开发验证，

　　在三维环境中模拟全流程焊接动作，排查干涉、行程不足等设计问题，也可以作为工装设计人员的参考案例，理解白车身焊装夹具的设计逻辑、RPS基准的应用方式、气缸与焊枪的匹配思路，尤其是针对带枪作业的工位，很多新手设计时容易忽略焊枪的操作空间，这套模型完整呈现了焊枪与夹具的相对位置关系，能帮助设计人员快速掌握这类工位的设计要点。夹具体的底板采用加厚钢板焊接后去应力处理的结构设计，长期承受焊接冲击和夹紧反力也不会出现基准变形，所有支撑柱与底板的连接都采用定位销加螺栓的双重固定方式，保证重复安装精度控制在0.1mm以内，满足白车身焊接的精度要求。每个夹紧臂的转轴都采用自润滑铜套设计，长期往复动作也不会出现卡顿、磨损间隙过大的问题，维护时只需要定期加注润滑脂即可，不需要频繁更换转轴部件。针对焊接过程中的焊渣飞溅问题，所有气缸的活塞杆都加装了耐高温防护套，避免焊渣溅到活塞杆表面造成气缸密封件损坏，延长气缸的使用寿命。整套结构没有冗余设计，每个部件都有明确的功能定位，从定位基准的选择到夹紧力的计算，再到焊枪轨迹的避让、气路的排布，都完全符合量产焊装工位的实际设计要求，不是仅做外观展示的概念模型，所有结构参数都可直接参考用于实际工装的设计开发。
