卧式承压储气式空气压缩罐体结构

　　在工业气动系统的现场布局里，这类卧式罐体结构的空气压缩单元是整条气动回路的核心气源载体，区别于分体式的空压机头加独立储气罐的布置，该结构将压缩缓冲腔体做了集成化设计，能在中小型加工车间、移动式气动作业站点、小型装配生产线旁直接部署，不需要额外预留独立的罐体安装空间，也减少了机头与罐体之间的高压管路连接节点，从根源上降低了管路接头泄漏的概率。从实际使用场景来看，这类集成结构常被用于汽修门店的气动工具供能、小型五金加工车间的气动夹具动力供给、装修现场的气动钉枪与喷漆设备气源提供，甚至部分户外移动式作业场景里，搭配脚轮组件就能快速转场，不需要复杂的管路二次铺设。

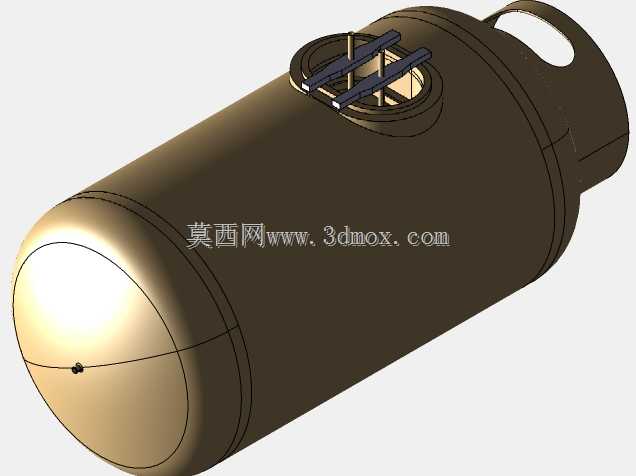

　　从功能特性上看，该罐体作为压缩空气的承压存储单元，首先承担的是缓冲气压波动的作用——空压机头间歇工作产生的脉冲式高压气流进入罐体后，会在大容积腔体内完成压力均衡，输出到下游管路的气压不会出现随机头启停产生的大幅跳变，能保证气动扳手、气动夹具这类对气压稳定性有要求的终端设备工作状态平稳。罐体顶部开设的检修人孔结构，是这类承压罐体必不可少的设计，日常维护时可以通过该孔进入罐体内部，清理长期运行积累的冷凝水锈迹、更换内部的防腐涂层，也能检查罐体焊缝的疲劳损伤情况，人孔位置的压紧结构采用了双横梁压合设计，相比单臂压合结构，压紧力分布更均匀，在0.8-1.2MPa的常规工作压力下，人孔密封垫不会出现局部压合不实导致的慢漏问题。罐体端部的吊耳结构，是为了设备整体吊装转运设计的，在车间内部署时，可以直接通过吊耳将罐体吊装到设备支架上，不需要额外焊接吊装点位，避免了现场焊接对罐体承压结构造成的应力破坏。

　　从设计思路层面拆解，整个罐体采用卧式圆柱筒体加两端椭圆封头的结构形式，是承压容器领域经过长期验证的成熟结构选型，圆柱筒体的环向应力分布均匀，相比方形腔体，在相同壁厚、相同容积下能承受更高的工作压力，同时材料利用率更高，不会出现方形腔体转角处的应力集中问题。两端的椭圆封头采用冲压成型工艺，和筒体对接的环焊缝位置做了削边处理，保证焊接时焊缝处的壁厚均匀，减少焊接残余应力的集中。人孔位置的开孔做了补强圈设计，因为在承压筒体上开孔会切断筒体的连续受力纤维，开孔边缘的应力会比正常筒体位置高2-3倍，补强圈的存在可以分担开孔位置的局部应力，避免长期压力循环下开孔位置出现疲劳裂纹。顶部的接口布局做了集中化处理，除了人孔结构之外，预留的接口可以分别安装安全阀、压力表、排气阀、排污阀接口，不需要在筒体其他位置额外开孔，减少了筒体上的焊缝数量，也就降低了潜在的泄漏点。

　　从安装边界与尺寸适配角度看，这类卧式罐体的支撑采用了底部一体化焊接的鞍式支座，两个支座沿筒体轴向对称布置，安装时只需要在地面做平整的水泥基础，将支座通过膨胀螺栓固定即可，不需要额外制作安装支架。筒体的直径与长度比例控制在1:3左右，这个比例下的卧式罐体重心高度低，放置时的稳定性更好，即使受到车间内过往转运小车的轻微碰撞，也不容易出现倾覆问题。人孔的位置设置在筒体顶部靠近一端的位置，既保证维护人员进入罐体时有足够的操作空间，也不会因为开孔位置过于靠近封头导致封头的受力结构被破坏。端部封头位置预留的提手结构，是为了近距离小范围移位设计的，在设备已经落地、不需要吊装的场景下，两到三个操作人员可以通过端部提手配合底部的滚杠，短距离调整设备的摆放位置，不需要调用吊装设备，提升了现场部署的灵活性。在实际建模过程中，这类罐体的焊缝位置都做了简化的凸台处理，既还原了实际产品的焊接结构特征，也不会因为过于精细的焊缝细节导致模型文件过大，方便在做车间布局仿真、气动系统原理演示时直接调用，不需要再做模型的轻量化处理。整个结构的壁厚按照常规承压容器的设计标准取值，在满足工作压力要求的前提下，尽可能控制了整体重量，让移动式部署的场景下，设备的总重不会超出常规转运工具的承载上限。
