Flot对位扭矩工装工具结构设计

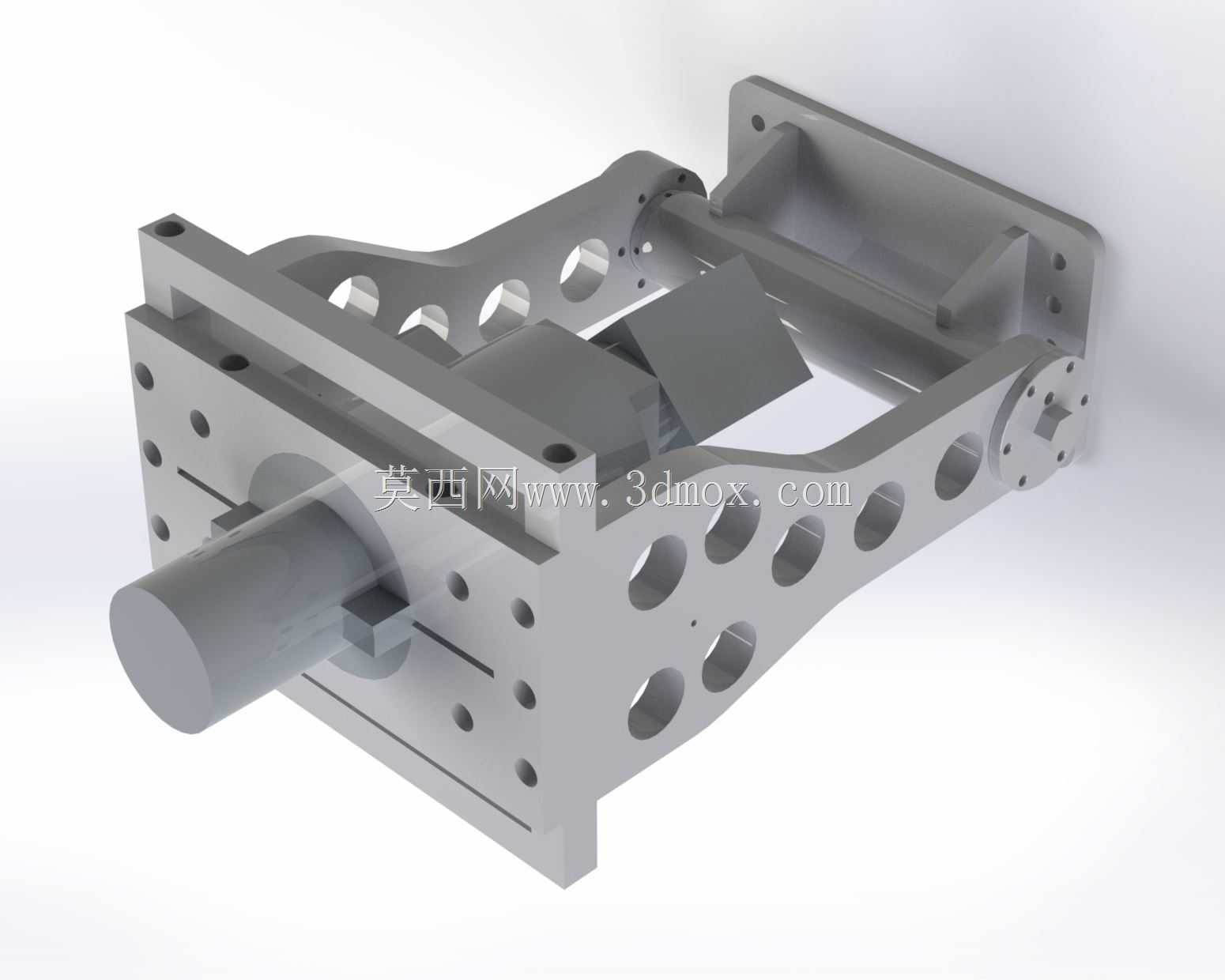

　　在精密机械装配、航空航天零部件组对、重型设备连接副施工这类对扭矩精度、对位同轴度有严苛要求的作业场景里，常规扭矩扳手往往无法同时满足对位导向、扭矩传递、刚性支撑的多重需求，这款对位扭矩工具就是针对这类痛点开发的专用作业工装。从结构上看，整体采用一体化镂空框架式主体设计，主体框架选用高强度合金钢经整体铣削成型，侧面开设的等距减重孔并非单纯为了降低重量，而是在保证整体抗弯、抗扭截面模量满足额定作业载荷的前提下，减少工装自身重量，降低作业人员手持操作的负荷，同时也能在作业过程中观察内部连接副的对位状态，避免盲装带来的对位偏差。前端伸出的扭矩输出轴采用阶梯轴结构，轴端设置有与待拧紧固件匹配的卡位结构，可直接与螺栓、螺母等连接副嵌合，

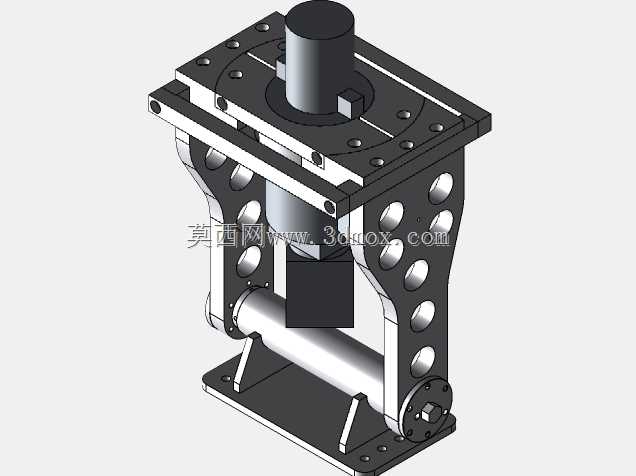

　　避免扭矩传递过程中出现打滑、脱开的问题；输出轴与主体框架之间通过高精度滑动轴承配合，保证扭矩传递过程中轴的径向跳动控制在极小范围内，不会因为轴的偏摆带动紧固件出现孔位错位。后端的安装法兰面设置有阵列分布的安装孔，可根据作业场景的不同，匹配不同规格的转接板，既可以直接连接手动扭矩加力杆，也可以转接气动、电动扭矩动力头，适配从手动精密装配到自动化产线批量作业的不同需求。框架上部设置的安装支座带有两个对称的定位销孔，作业时可先将定位销插入待装配部件的工艺定位孔内，实现工装与待装配件的预定位，此时前端扭矩输出轴会自动与待拧紧固件保持同轴，无需人工反复调整对位，大幅降低对位找正的辅助时间，同时也能避免因为对位偏差导致的紧固件螺纹损伤、

　　扭矩施加偏斜的问题。从安装边界来看，主体框架的宽度控制在窄幅尺寸内，可深入到狭窄的装配腔体内作业，针对设备内部深孔、狭小空间的连接副装配场景，常规扭矩工具因为主体尺寸过大无法伸入，这款工装的窄幅框架可顺利进入作业空间，同时框架的镂空结构不会遮挡作业视线，操作人员可清晰观察到紧固件的啮合状态。扭矩传递路径上，所有受力接触面都经过淬火处理，表面硬度达到HRC45-50，可承受大扭矩施加过程中的接触应力，不会出现接触面压溃、变形的问题，长期重复使用也能保持精度稳定。在实际作业流程中，使用该工装时先通过后端定位结构与待装配件完成定位卡接，确认前端输出轴与紧固件完全嵌合后，再通过加力端施加设定扭矩，整个过程中工装的框架结构会承担反作用力，

　　无需操作人员额外施加扶正力，即可保证扭矩施加方向与紧固件轴线完全重合，避免偏载导致的扭矩值不准、螺纹副受力不均的问题。针对不同规格的紧固件，只需要更换前端的输出轴头即可，主体框架可通用，大幅降低多规格作业场景下的工装配置成本。框架上开设的多个安装孔位还可拓展安装扭矩传感器、角度编码器等检测元件，实现扭矩-转角法的高精度装配工艺要求，满足高端装备装配过程中的扭矩追溯、工艺参数记录需求。不同于通用扭矩工具只关注扭矩输出的设计思路，这款工装从装配作业的全流程出发，把对位导向、刚性支撑、扭矩传递、拓展适配几个核心需求整合到同一结构上，解决了狭小空间、高精度要求场景下的装配作业难题，在重型机械装配线、航空部件维修、风电设备现场安装等场景中，都能有效提升装配效率，保证连接副的装配质量，避免因为对位不准、扭矩偏斜导致的连接失效隐患。
