带缓冲罐结构的Kydex板材热成型真空压机

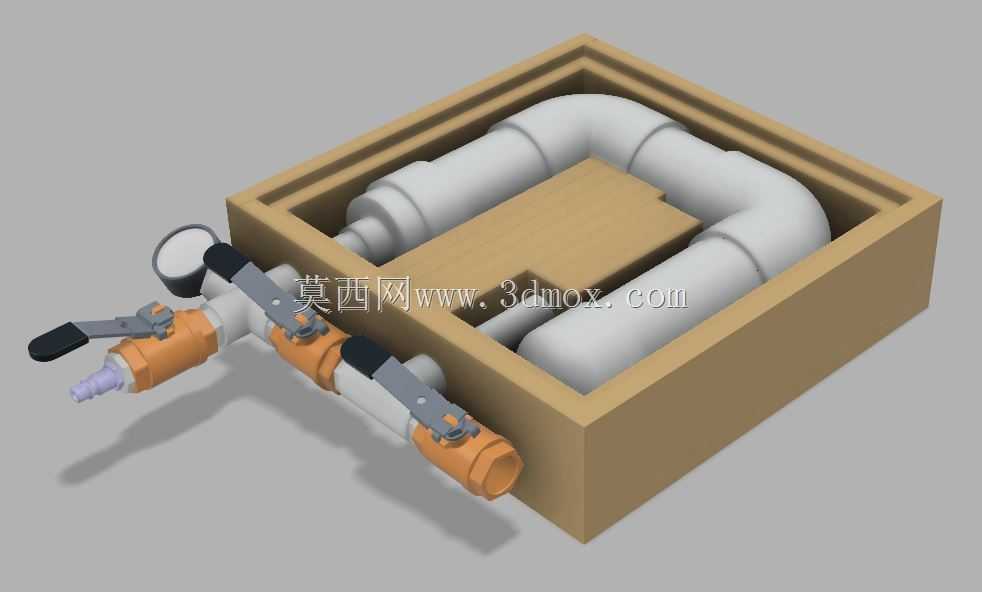

　　这套带缓冲罐结构的真空吸附成型设备，主要面向小型热塑板材加工场景，尤其适配Kydex这类热塑性板材的定制化压型作业，在小型工坊、定制护具加工、小批量零部件热成型场景中具备很高的实用价值。不同于常规直连式真空成型设备直接将真空泵与成型腔连通的设计，这套结构额外集成了方形缓冲真空腔，核心作用是在真空泵持续抽气的过程中预先储备负压势能，当成型作业触发时，缓冲罐内存储的负压可以瞬间释放，在成型腔内部快速形成均匀且足够强度的真空度，避免直连泵抽气速率不足导致的板材成型滞后、边角贴合不到位、纹理复刻清晰度差等常见问题，哪怕搭配小功率、低流量的低成本真空泵，也能达到大流量泵瞬间抽真空的成型效果，大幅降低小型加工作业的设备投入成本。

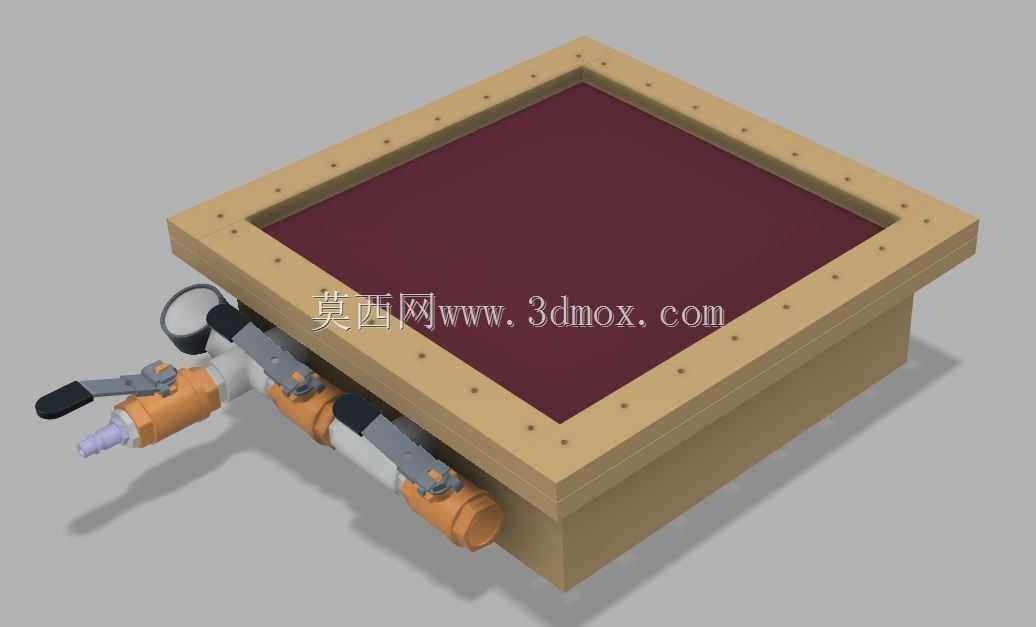

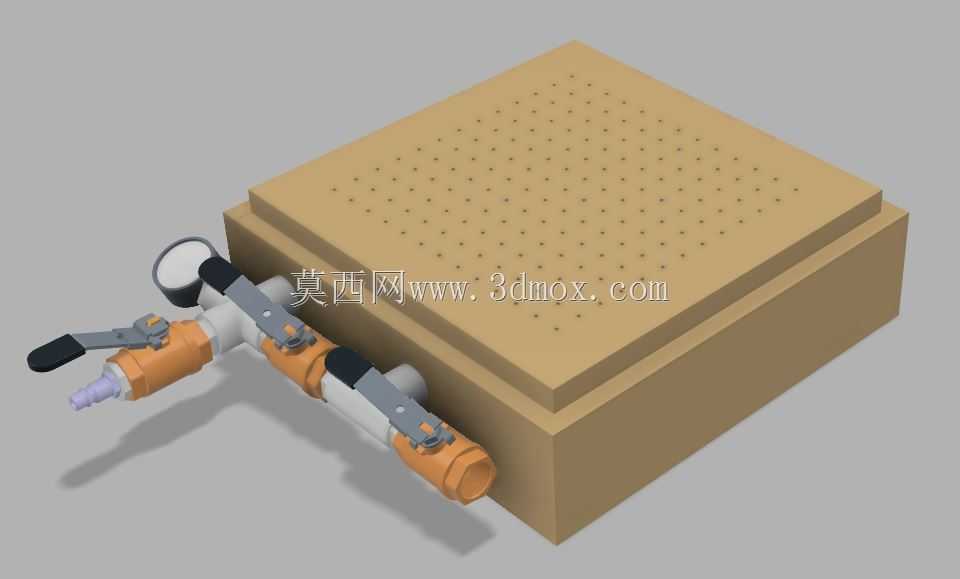

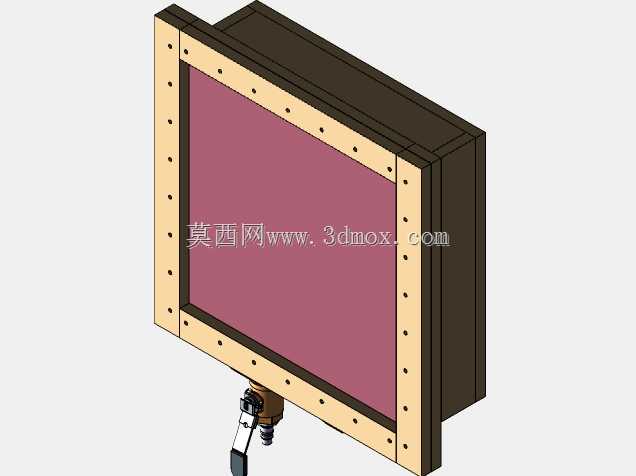

　　设备的核心成型腔体采用方形箱式结构，上沿设置一圈带均匀螺栓孔的法兰安装边，用于固定密封压框，作业时将加热软化的Kydex板材放置在模具顶部，通过筛网压框将板材周边压紧密封，关闭腔体与外界连通的阀门后，缓冲罐与成型腔连通的阀门瞬间开启，预存的负压快速将软化的板材吸附贴合在模具表面，待板材冷却定型后即可完成成型作业。如果需要提前破真空取出工件，只需开启外界连通阀门，让外部空气进入腔体即可解除负压状态，操作逻辑简单，适配单人单机的作业模式。

　　从结构设计细节来看，整套设备的管路系统集成了多组控制阀门，分别负责缓冲罐预抽真空、成型腔抽气、破真空进气三个核心气路的通断控制，管路接口采用标准管螺纹连接，搭配不同通径的PVC管路实现气路连通，兼顾成本与密封可靠性。罐体侧边集成的气路组件布局紧凑，阀门操作端全部朝向作业人员一侧，无需探身即可完成所有阀门的切换操作，符合小型加工设备的人机操作要求。设备的安装边界以方形罐体为核心主体，上方法兰边的尺寸覆盖最大成型幅面，侧边管路及阀门组件向外延伸的距离控制在合理范围，不需要额外占用过大的工作台面，普通中型工作台即可完成放置安装，罐体底部为平整平面，可直接通过螺栓固定在工作台面，避免抽气作业过程中设备产生移位。

　　在零件选型思路上，这套结构没有采用高成本的工业级真空罐体与专用阀件，而是选用常规易得的板材、管路、阀件进行组合搭建，板材部分可选用常规密度板作为罐体结构主体，配合密封胶实现罐体的气密性要求，管路部分采用常规PVC管材与标准管接头，阀门选用通用型球阀即可满足气路通断的控制需求，整体搭建成本远低于同规格的工业成品真空成型设备，同时预留了后续升级迭代的空间，可根据实际使用需求更换更大通径的阀门、更高容积的缓冲罐，或是升级更高抽气速率的真空泵，适配更大尺寸板材的成型需求。

　　气路设计上充分考虑了小型加工作业的实际痛点，直连真空泵的模式下，小功率泵无法在瞬间提供足够的抽气流量，容易导致软化的板材在抽真空过程中提前冷却，出现成型不完整的问题，而缓冲罐的设计相当于在真空泵与成型腔之间增加了一个负压储能单元，真空泵可以在两次成型作业的间隙持续对缓冲罐抽气，将负压储备到额定值，作业时瞬间释放大流量负压，让板材在仍处于高软化状态的极短时间内完成贴合定型，成型件的边角清晰度、表面纹理复刻效果都有明显提升。同时这种设计也降低了真空泵的瞬时负载，不需要真空泵在作业瞬间满负荷运转，一定程度上能延长小型真空泵的使用寿命。

　　设备的密封结构设计也兼顾了实用性与易维护性，上方法兰边的密封采用常规硅胶密封条即可实现，压框通过法兰边上的螺栓进行压紧，可根据不同厚度的板材调整压合力度，确保板材周边在抽真空过程中不会出现漏气问题。罐体内部预留了足够的模具放置空间，可适配一定高度范围内的各类成型模具，不需要针对不同模具额外调整腔体结构，适配小批量多品类的定制化加工需求。
