微芯片公司PIC16C84直插式微芯片三维模型

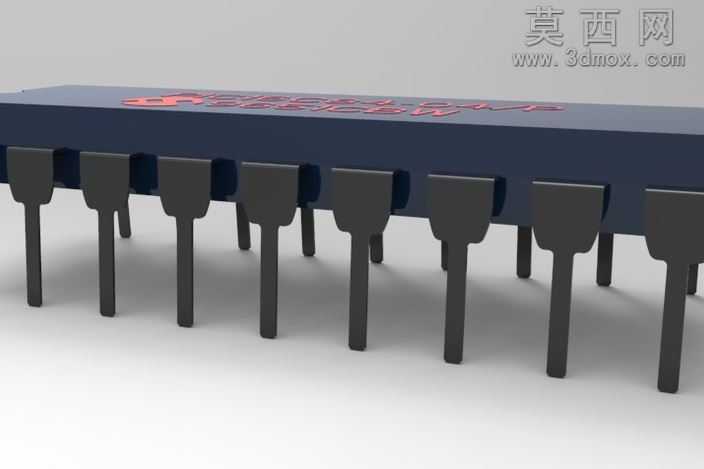

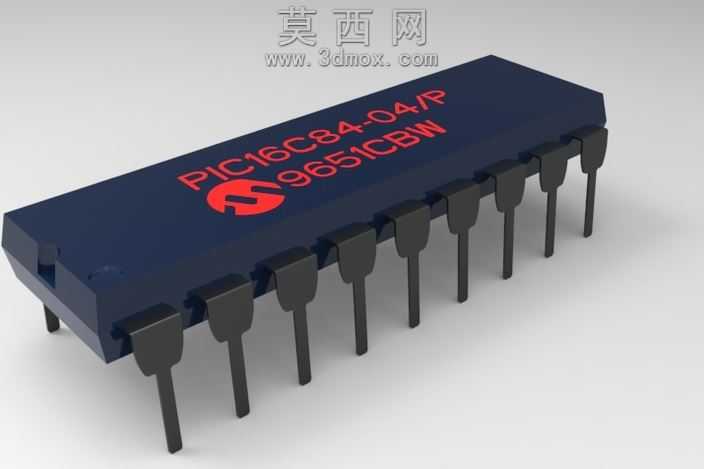

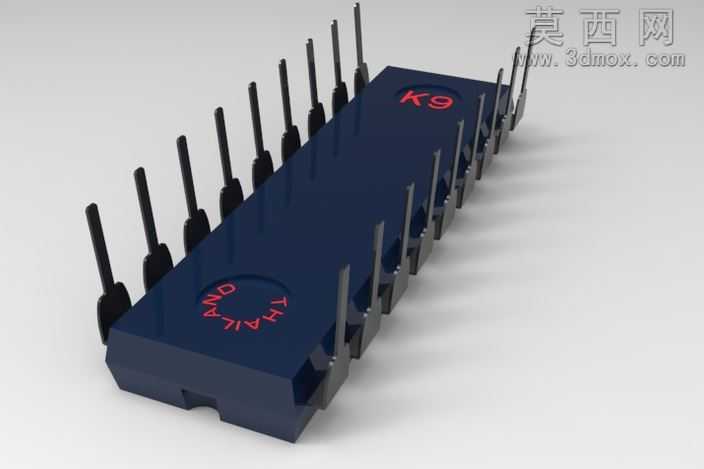

本作品为直插式双列直插封装微芯片的三维建模作品，还原微芯公司推出的PIC16C84系列8位微控制器的实物外观与结构特征。建模阶段首先梳理DIP-18封装的标准尺寸参数，确定芯片本体的长宽高比例、引脚间距、引脚伸出长度等核心结构尺寸，以实体建模方式搭建芯片黑色环氧塑封本体的基础外形，对本体边缘的注塑脱模斜角、表面细微的磨砂质感基底进行精细化处理，还原量产塑封芯片的真实外形特征。引脚部分按照直插DIP封装的引脚排列规则，逐根构建18根直插引脚的实体结构，还原引脚从本体侧面引出后的弯折角度、引脚末端的锥度形态，同时对引脚表面的镀锡金属质感进行材质区分，与黑色塑封本体形成明确的材质差异。本体表面的丝印标识部分，通过贴图映射结合表面凸起特征的方式，还原芯片表面印刷的型号字样、微芯品牌标识、生产批次编码的内容与排版位置，丝印的红色油墨质感与黑色本体形成清晰的视觉区分，还原实物丝印的印刷效果。渲染阶段采用柔和的工作室布光方案，主光源从侧上方打光凸显芯片本体的立体感与引脚的金属光泽，辅助光源补光弱化阴影死角，清晰展现芯片各部分的结构细节；材质调节上，黑色塑封本体设置为略带细微颗粒感的哑光环氧材质，还原塑封料的半哑光质感，引脚部分设置为略带轻微氧化质感的镀锡金属材质，避免金属材质过于光亮失真，丝印部分设置为略带附着力的红色油墨材质，还原丝印印刷在塑封表面的附着质感。建模过程中严格遵循直插芯片的实际装配尺寸要求，引脚的间距、引脚直径、本体尺寸均符合对应封装的行业标准，既保证外观的高度还原，也可用于电子装配演示、PCB布局参考、电子类产品场景搭建等用途，整体模型结构完整，细节还原度高，材质表现贴合实物真实质感，能够直观展现该款经典8位微控制器的外观形态与封装结构特征。
