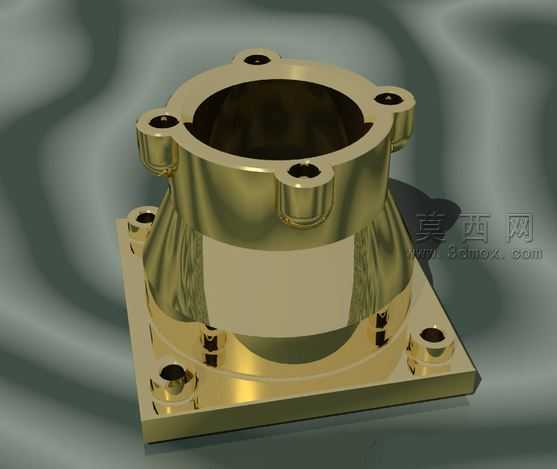

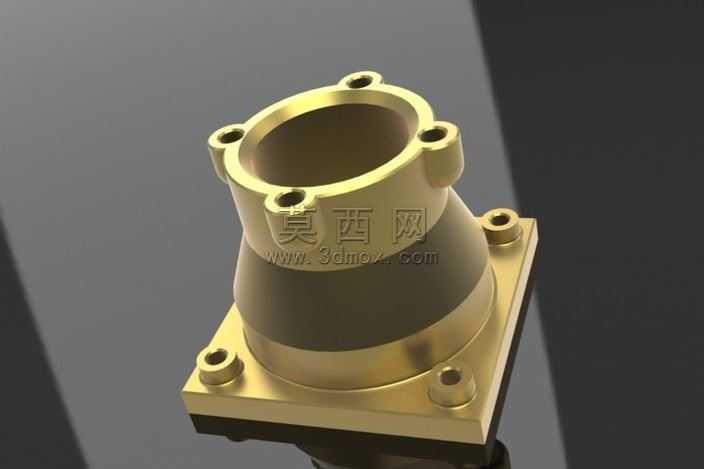

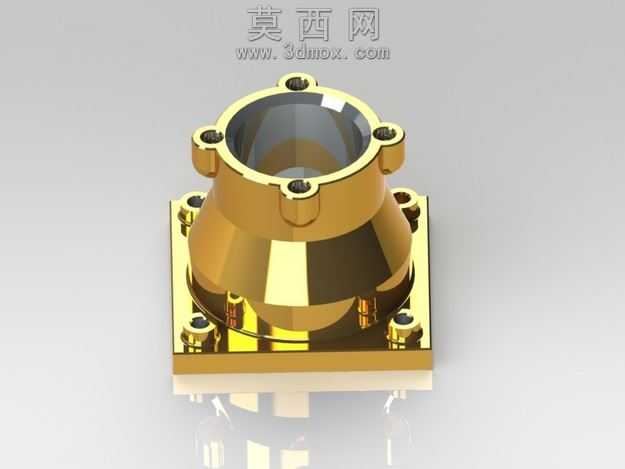

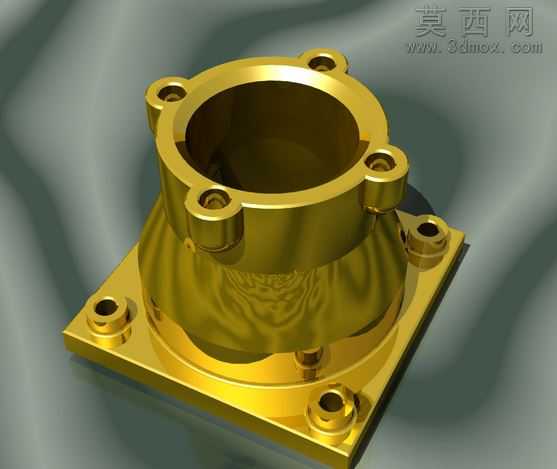

该零部件采用三维参数化建模方式完成整体设计,建模过程中首先以中心轴线为基准搭建草绘平面,先绘制底部方形法兰安装座的轮廓,精准定位四个角位的沉头安装孔位置,保证孔位与法兰边缘的距离符合机械安装的同轴度与位置度公差要求,后续通过拉伸凸台命令生成法兰底座实体,同时对法兰边缘做微小倒角处理,避免实际加工后出现锐边划伤的问题。中部过渡段采用锥面衔接结构,建模时通过放样凸台命令连接底部法兰与上部筒身,保证锥面的顺滑过渡,避免出现应力集中的结构死角。上部筒身主体为空心回转结构,先绘制内外径的同心圆轮廓,通过拉伸切除命令生成内部通腔,筒身上部均匀分布四个带凸台的安装耳,每个安装耳中心预留贯通的安装孔,凸台结构做圆角过渡处理,既提升零件的结构强度,也优化了视觉质感。材质设置阶段选用黄铜金属材质,调整材质的反射率、粗糙度与金属度参数,还原黄铜特有的暖金色金属光泽,同时对中部锥面做细微的材质区分,模拟实际加工中不同表面处理的质感差异。渲染阶段采用影棚级布光方案,主光源从侧上方45度角投射,勾勒零件的轮廓边缘与金属高光,辅助光源补亮暗部细节,避免底部法兰区域出现死黑,地面添加微弱的反射效果,衬托黄铜材质的厚重质感,同时开启环境光遮蔽效果,强化安装孔、衔接缝隙处的阴影层次,让整体结构的立体感更加突出。设计过程中充分考虑机械加工的工艺可行性,所有转角处均设置符合加工要求的圆角半径,避免出现刀具无法加工的清角死角,安装孔的孔径、沉头深度均采用标准机械参数,保证该零件可以直接对接实际生产加工流程,整体结构兼顾了安装稳定性、结构强度与外观质感,适用于管路衔接、传动部件支撑等多种机械应用场景。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.47 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,STEP/IGES,STL,其它,
- 软件分类 通用机械零部件
