多通路集成式液压连接阀块结构设计

项目分类:液压 发布时间:2023-07-26 ID:702237
  • 多通路集成式液压连接阀块结构设计
  • 多通路集成式液压连接阀块结构设计
  • 多通路集成式液压连接阀块结构设计

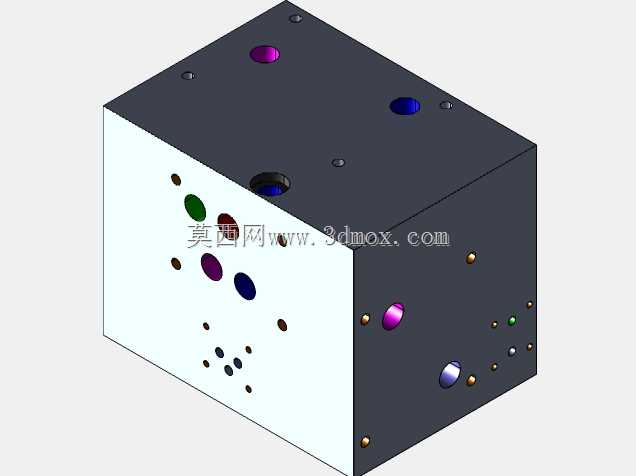

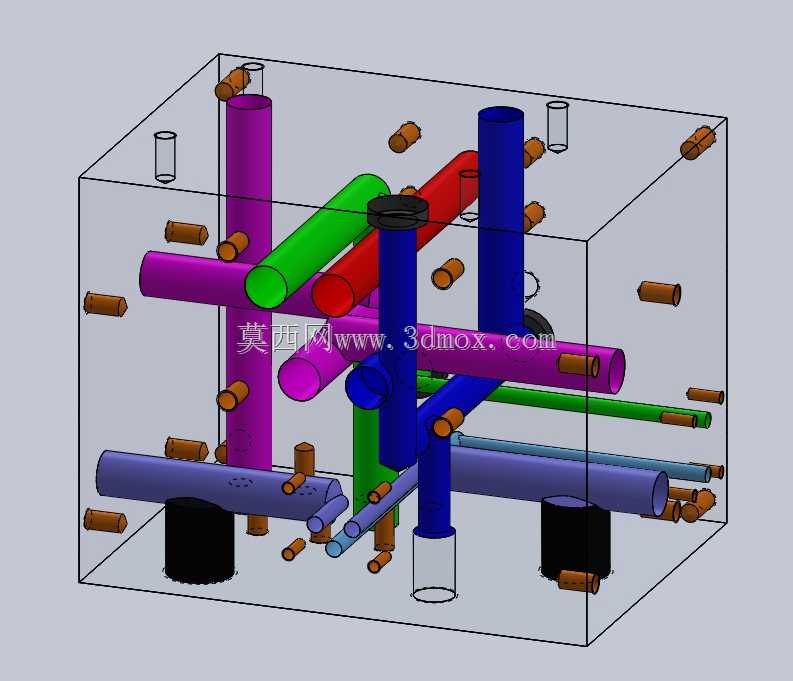

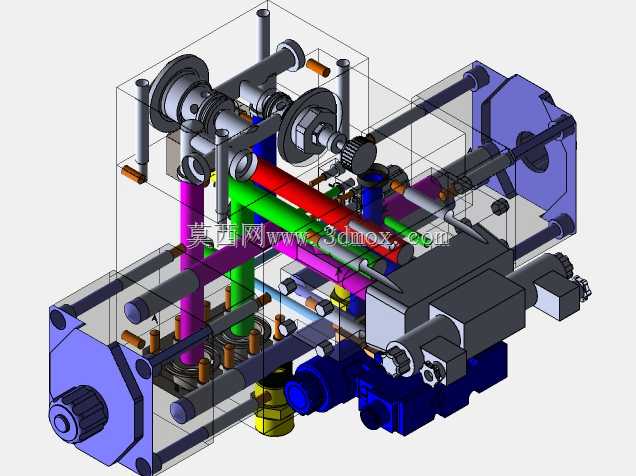

  在液压系统的实际搭建场景里,这类集成式液压连接块往往是整套油路的核心枢纽,区别于传统管路零散连接的布局,它把原本需要多根油管、管接头衔接的通路全部整合在实体块材内部,能大幅压缩液压站、液压执行单元周边的管路占用空间,尤其适合工程机械、机床液压站、自动化产线液压工装这类对安装空间有严格限制的应用场景。从实际功能来看,这个阀块承担着多回路液压油的分配、流向切换、压力区间隔离的作用,块体上预留的各个安装接口,分别对应通断控制阀、压力调节阀、流量控制阀以及外接执行元件的油口,不同颜色区分的内部通路,分别对应压力油进油路、回油路、控制油路以及不同执行元件的独立工作油路,能避免多管路交叉带来的干涉问题,同时减少管路接头的泄漏点,降低系统运行过程中的渗漏风险。

  设计这类阀块的时候,首先要梳理清楚整套液压系统的回路逻辑,先确定各个阀件的安装排布顺序,优先把通径大、流量高的主油路布置在阀块的深层区域,减少油路的转弯角度,降低沿程压力损失,控制油路因为流量小、压力波动敏感度高,会布置在靠近阀件安装面的浅层位置,同时要保证各个油路之间的壁厚满足耐压要求,按照系统最高工作压力的1.5倍安全系数计算壁厚,避免高压工况下出现油路击穿、块体开裂的问题。外形尺寸的设定上,要先匹配所搭载阀件的安装法兰尺寸,保证每个阀件的安装面平面度达到0.02mm以内,密封槽的尺寸精度控制在IT7级,防止安装后出现密封件压合不均导致的泄漏;安装边界方面,阀块的各个外接油口要预留足够的管接头操作空间,扳手活动区域不能和周边的阀件、固定结构产生干涉,底部的安装固定孔位置要和安装基座的孔位完全匹配,固定螺栓的长度要保证拧入深度达到螺栓直径的1.2倍以上,确保高压工况下阀块不会出现移位、振动。

  实际选型应用的时候,要先核对各个通路的通径是否匹配系统流量,避免通径过小导致油液流速过高产生温升、噪音,同时要确认块体材质的耐压等级,常规工况下采用45号钢锻件加工,表面做发黑防锈处理,高腐蚀工况下会采用不锈钢材质加工,内部油路的交叉位置要做倒钝处理,避免铁屑残留导致油路堵塞、阀件卡滞。和传统分散式管路连接相比,这种集成阀块的装配效率能提升60%以上,后期维护的时候只需要拆卸对应阀件即可,不需要拆解大量外接管路,同时因为管路接头数量减少,系统的故障点也随之降低,能有效提升整套液压系统的运行稳定性。在建模过程中,要重点校验各个内部油路的连通关系,避免出现油路串腔、堵孔的问题,每个油口的位置度公差要控制在0.1mm以内,保证外接管路、阀件安装的时候不会出现错位,同时要模拟实际安装状态,检查各个阀件的手柄、调节旋钮是否有足够的操作空间,避免出现安装后无法调节压力、无法手动换向的问题。
