十字型吨袋物料吊装平衡吊具结构

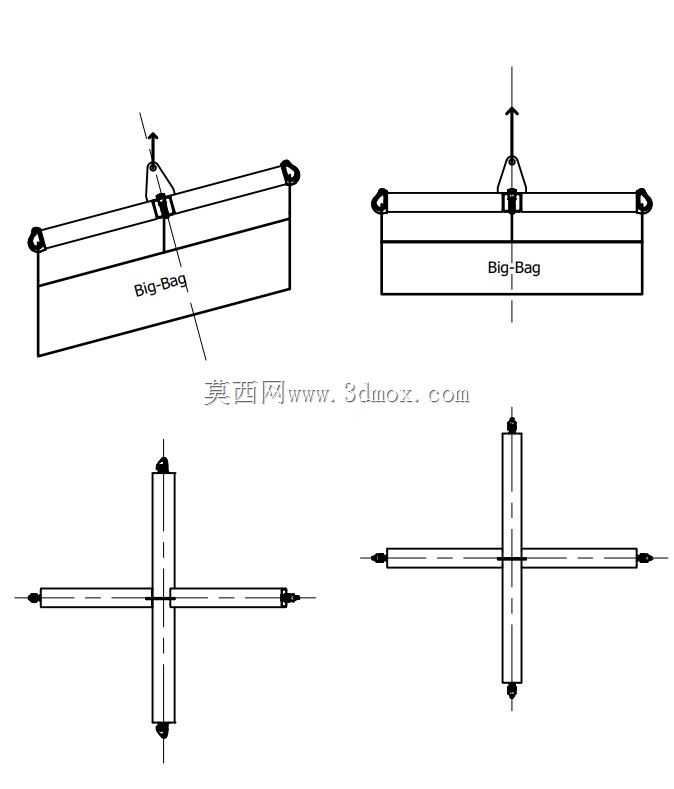

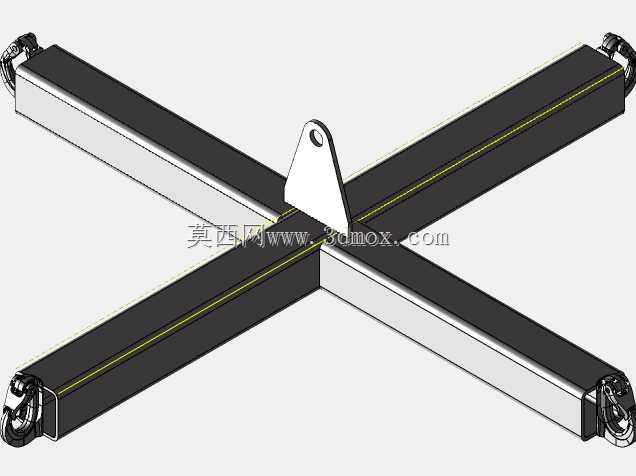

　　在散料仓储、化工原料转运、粮食加工、建材粉体输送等场景中，吨袋（集装袋）作为大宗粉粒状物料的主流承载容器，其吊装转运环节的稳定性、安全性直接影响现场作业效率与人员操作安全，常规单钩吊装极易出现吨袋倾斜、物料偏移散落、吊点受力不均导致袋体撕裂的问题，这款十字型吊装架正是针对这类作业痛点开发的专用起重吊具。从结构设计逻辑来看，该吊具采用十字交叉的主梁布局，区别于传统一字型吊梁仅适配双吊点吨袋的局限，十字型的四端吊点可完全匹配标准吨袋的四个吊耳位置，起吊时四个吊点同步受力，避免单根吊带过载断裂的风险，同时主梁上方设置的中央吊点与起重设备吊钩连接，通过对称的结构布局保证起吊过程中吨袋始终保持水平状态，即便袋内物料存在局部堆积偏差，

　　也能通过十字梁的刚性结构抵消偏载力矩，不会出现大幅倾斜撒料的情况。从实际功能特性上，该吊具的主梁采用矩形截面型钢焊接成型，交叉位置设置加强筋板做应力分散处理，避免起吊满载吨袋时交叉焊缝位置出现应力集中开裂的问题，梁体四端的吊点位置设计有可活动的吊环连接结构，可适配不同规格吊带、卸扣的连接需求，同时吊环可沿梁端的限位槽做小范围位置调整，能够兼容不同尺寸规格的吨袋吊装作业，不用针对不同规格吨袋更换吊具，减少现场工装切换的辅助时间。在安装边界与尺寸适配方面，该吊具的十字梁伸展长度覆盖常规1吨、1.5吨、2吨标准吨袋的吊点间距范围，中央吊点的连接孔尺寸适配市面通用的起重机吊钩、叉车属具吊耳的连接尺寸，无需额外加工转接件即可直接投入使用；

　　梁体自身的高度控制在合理范围，不会过多占用起重作业的起升净空，在车间层高有限、仓储货架间距紧凑的场景下也能顺利完成吊装转运作业，不会因为吊具自身高度过大导致吨袋无法顺利码放到指定堆垛位置。从作业适配场景来说，该吊具不仅可配合桥式起重机、门式起重机完成车间内的吨袋物料上下料、堆垛作业，也可搭配叉车的吊属具完成货场区域的短距离转运，甚至在户外装车作业时配合汽车吊使用也能保持稳定的吊装状态；吊具表面做了防锈涂装处理，可适应化工原料车间、户外仓储等存在一定腐蚀、潮湿的作业环境，长期使用不会因为锈蚀导致结构强度下降。设计过程中针对吊具的受力状态做了针对性的优化，中央吊点与十字梁的连接位置采用了双耳板夹持的结构，

　　将起吊载荷均匀分散到两根主梁的腹板上，避免单点焊接连接导致的焊缝撕裂风险，梁体的四个端部设置了防撞包角，避免作业过程中梁端碰撞设备、货架造成结构变形，同时吊点位置的限位结构可防止吊带在起吊过程中出现滑移，保证四个吊点的受力始终保持均匀。在实际使用过程中，该吊具无需额外的动力组件，纯机械结构的设计故障率极低，日常维护仅需定期检查吊点磨损情况、焊缝是否存在开裂即可，不需要复杂的保养流程，非常适合生产现场长期高频次的吊装作业使用；相比传统的吊带直接吊装方式，该吊具可将吨袋的吊装姿态保持水平，在吨袋放料时也能配合下方的放料支架保持稳定，不会因为倾斜导致放料口偏移、物料洒落到设备外部的问题，能有效减少现场物料清理的工作量，同时降低吊装过程中因为吨袋倾斜坠落的安全风险，适配绝大多数常规散料吨袋的吊装转运需求。
