环形分段快接式配水管结构设计

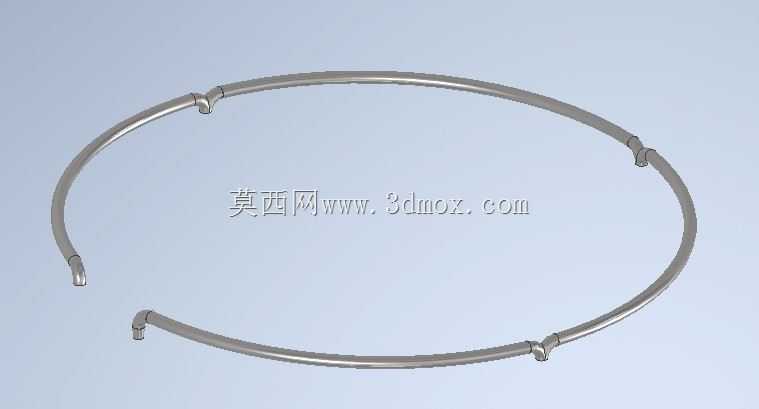

　　这类环形分段配水管主要应用在需要周向均匀布水的工业场景中，比如圆形反应塔的内壁喷淋布水、环形冷却水槽的介质分配、大直径罐体的内壁冲洗管路、圆形除尘设备的环形喷淋层，也可用于小型试验台架的环形流体分配回路，相比直管拼接的环形管路，一体化分段弯制的结构能减少拼接焊缝带来的泄漏风险，同时保证管路曲率均匀，避免局部流阻突变影响各出口的流量一致性。从结构设计来看，整管由多段弧形管段拼接组成，每段弧形管的端部都设计有快插式接头结构，接头处做了定位止口，安装时只需将相邻管段的接头对准插入，配合配套的密封件即可完成密封连接，无需现场焊接，大幅降低现场安装的工作量，也方便后期某一段管段损坏时单独拆卸更换，不用整体拆解整个环形管路。

　　管身整体为等径薄壁金属管弯制而成，弯制过程中严格控制了弯管处的椭圆度，避免弯管位置出现截面变形导致通流面积减小，每个接头的位置都对应一个流体输出接口，接口的朝向可根据实际安装需求调整角度，保证每个出口的流体能精准喷射到预设的布水位置。在安装边界设计上，整个环形管路的直径是根据配套设备的内壁直径预留了安装间隙，一般环形管的外径比安装位的内径小20-30mm，方便安装时调整管路的同轴度，管身每隔一段距离设计有安装固定卡扣位，卡扣位和管身一体成型，安装时可通过配套的管卡将环形管固定在设备内壁的支架上，避免管路在流体输送过程中出现振动移位。设计时需要重点校核弯管段的最小弯曲半径，保证弯曲半径大于管材的最小允许弯曲半径，

　　避免弯制过程中出现管壁开裂或者褶皱，同时每个接头的插接深度做了明确的尺寸限定，保证插入后密封件能完全贴合密封面，不会出现插接不到位导致的泄漏，也不会因为插接过深导致管段内部出现台阶影响流体流动。从流体特性角度考虑，整段环形管路的流道全程光滑过渡，没有突兀的变径或者直角转弯，能有效降低管路内部的流阻损失，保证各个出口的流量偏差控制在允许范围内，对于需要均匀布水的场景来说，这种均匀的流量分配能大幅提升布水效果，避免出现局部区域喷淋不到位的情况。另外这种分段式的结构在运输过程中可以拆成单独的弧形段，相比整体成型的环形管能大幅减少包装体积，降低运输成本，也避免整体环形结构在运输过程中受到挤压出现变形。在实际选型应用时，

　　需要根据输送介质的特性选择对应的管材材质，比如输送普通冷却水可以用常规不锈钢管材，输送腐蚀性流体则需要选用对应的耐腐蚀合金材质或者做内衬处理，接头处的密封件也需要根据介质特性匹配对应的密封材料，避免密封件被介质腐蚀失效。安装时需要先将各段弧形管在地面预拼接成完整环形，检查所有接头的密封情况，确认无卡滞、密封到位后再整体吊装到安装位置，通过管卡逐点固定，固定时不要过度锁紧管卡，避免管身被挤压变形影响流道，固定完成后需要进行通水试压，检查各个接头位置是否存在渗漏，确认压力稳定无泄漏后再接入整体流体系统。
