工业生产设备周边网状安全防护围栏

　　在离散制造车间的设备布局规划中，生产设备周边的安全防护设施是风险分级管控的核心物理屏障，这类网状围栏主要用于隔离设备运行的危险作业区间，避免无关人员误入冲压、传动、高温等危险区域，同时也能阻挡设备运行过程中飞溅的切屑、小型工件飞出，降低生产现场的安全事故概率。不同于实体封闭式防护结构，网状围栏的通透特性不会遮挡操作人员对设备运行状态的观察视线，现场巡检人员无需频繁开启围栏门即可查看设备的仪表读数、运行异响位置，兼顾防护性能与现场运维的便利性。

　　从结构设计逻辑来看，这款围栏采用模块化框架搭配金属编织网的组合结构，底部设置带安装孔的落地支撑底座，可直接通过膨胀螺栓固定在车间水泥地面或设备周边的钢平台上，支撑框架采用等截面矩形管焊接成型，竖向框架与横向加强筋之间采用满焊连接，保证整体结构的抗冲击性能，即使受到人员意外倚靠、小型转运工装的轻微碰撞也不会出现变形脱焊的问题。网状部分采用钢丝编织后压焊固定在框架内侧，网孔尺寸控制在合理范围，既不会因为网孔过大导致人员肢体伸入危险区域，也不会因为网孔过密增加整体结构重量、提升材料成本，同时网状结构的风阻极小，即使在有通风除尘气流的车间内也不会产生额外的结构载荷。

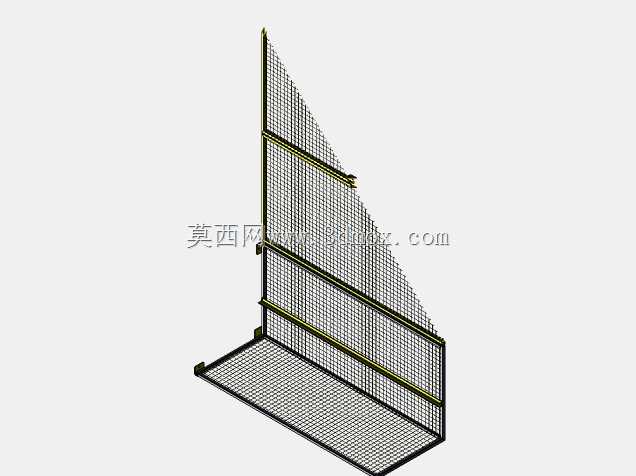

　　这款围栏的结构适配非规则形状的设备安装边界，图中展示的转角斜向结构可直接适配设备周边的异形布局，无需额外定制特殊角度的转接件，现场安装时可根据设备的实际占地轮廓拼接不同长度的直段围栏与转角段，快速围合出完整的设备防护区间。围栏的高度设计覆盖从地面到成人胸部以上的区间，可有效阻挡人员无意识跨越，底部与地面之间预留的间隙极小，避免小型工具、杂物从围栏底部滑入设备运行区域，也能防止人员将脚伸入危险区间。横向设置的加强筋不仅提升了框架的整体刚性，也可作为现场安全标识的安装载体，可直接粘贴警示标识、设备状态提示牌，无需额外在围栏上钻孔安装支架。

　　在实际应用场景中，这类围栏可适配多种生产设备的防护需求，无论是自动化生产线的传动段、单机作业的加工设备，还是车间内的物料转运中转区域，都可以通过模块拼接快速搭建防护边界。围栏的安装边界可根据设备的检修需求灵活调整，在需要频繁检修的设备侧面可预留对应尺寸的检修门安装位，搭配同结构的围栏门实现开关防护，日常生产时围栏门锁闭保证防护有效性，检修时开启门体即可进入设备区域作业，不需要拆除整段围栏。

　　从结构受力角度分析，围栏的竖向框架作为主要承力构件，底部支撑底座的受力点分散在多个安装孔位，固定后可承受水平方向的侧向推力，满足车间现场的安全防护载荷要求。金属网面与框架的连接点均匀分布，避免局部应力集中导致网面脱落，即使局部网面受到外力冲击出现变形，也不会出现大面积碎裂脱落的情况，后期维护时仅需更换对应位置的网片即可，不需要整体更换围栏段，降低现场运维成本。

　　不同于民用建筑的护栏结构，工业用设备围栏的所有棱角位置都做了圆弧过渡处理，避免安装和使用过程中划伤人员，表面采用喷塑处理，具备基础的防锈耐油污性能，可适应车间内存在切削液、润滑油飞溅的使用环境，长期使用不会出现表层脱落、锈蚀的问题。在三维建模过程中，这类围栏的参数化模型可直接调整直段长度、框架截面尺寸、网孔参数，快速适配不同设备的防护需求，不需要从零开始搭建结构，大幅提升车间布局规划阶段的防护设施设计效率，设计人员可直接将模型导入整体车间布局装配体中，校验围栏与设备、通道之间的安全距离，避免现场安装时出现尺寸干涉、安全距离不足的问题。
