散料装填防飞溅半开式闸板门结构

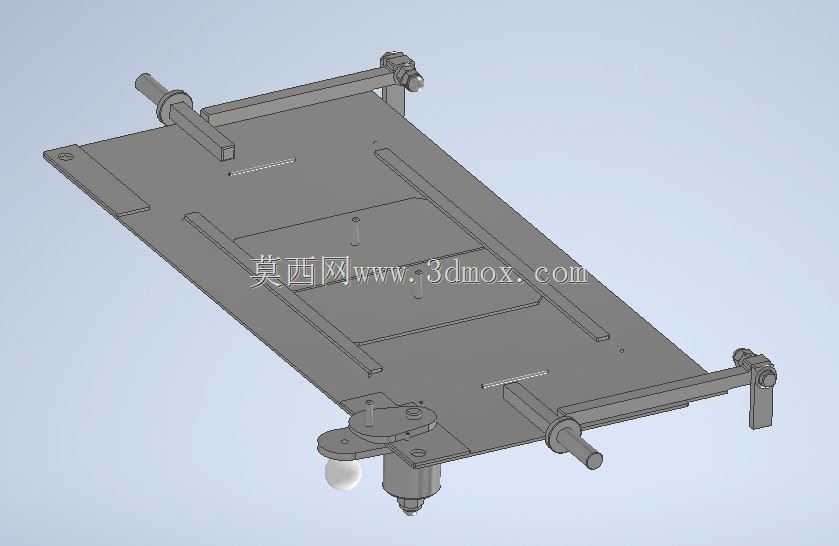

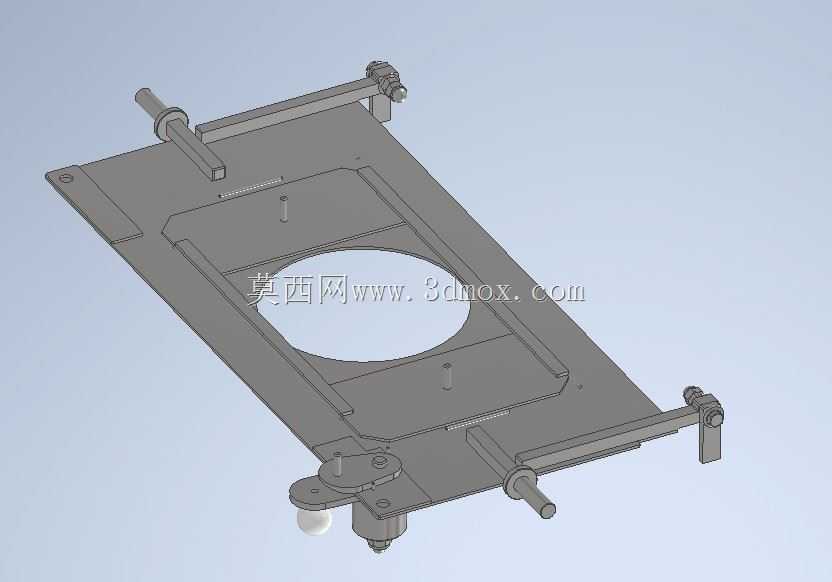

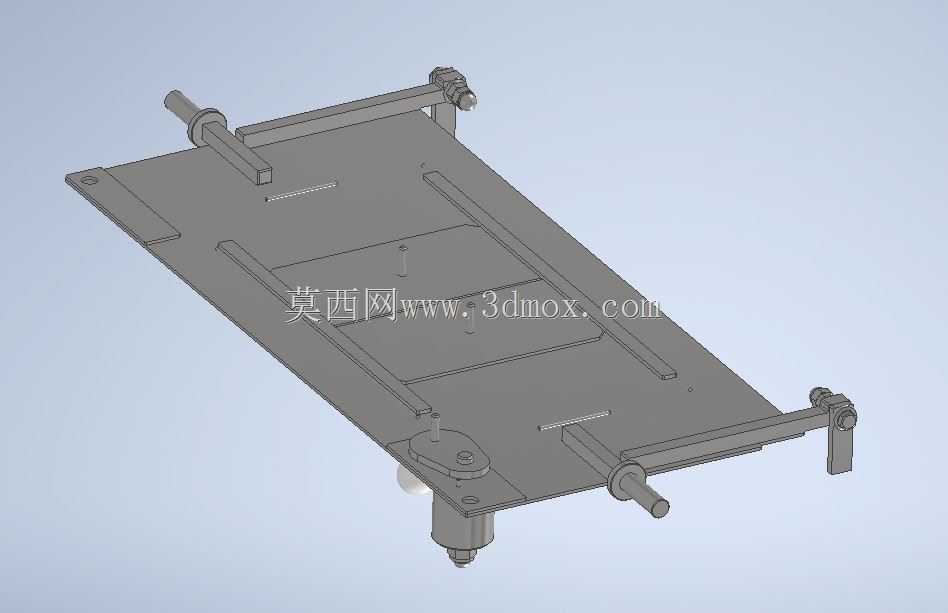

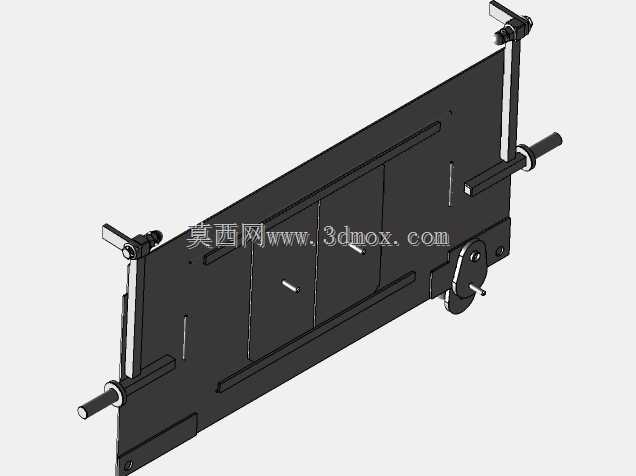

　　在散状固体物料的装填转运作业场景里，物料从高位落料口冲入承接容器或料仓时，极易因下落冲击产生颗粒飞溅，不仅造成物料浪费、作业区域积尘积料，飞溅的硬质颗粒还可能击伤周边作业人员，存在明确的安全隐患，这款半开式闸板门正是针对这类工况开发的防护结构。从结构设计逻辑来看，门体采用整体式平板闸板作为主体承载结构，闸板上预留的填充口可根据作业需求在全行程范围内调整开合度，既可以完全封闭实现料口隔断，也能半开适配不同管径的装填管路，或是全开满足大流量落料、大块物料通过的需求，相比传统只能全开全关的闸板门，对不同装填工况的适配性更强。门体两侧配置的导向轴直接嵌入配套设备的导向支座内，既承担闸板滑动的导向功能，也作为门体的承重支撑，

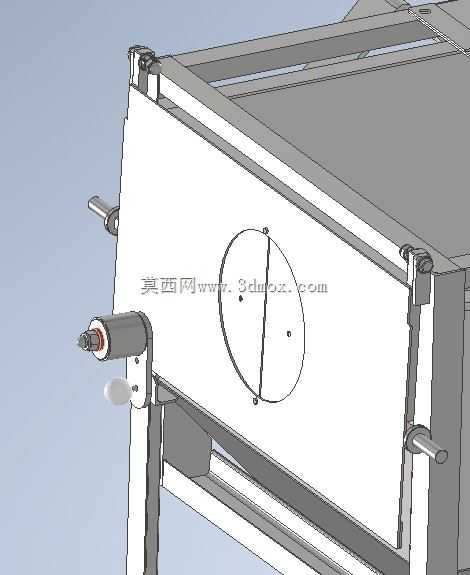

　　省去了额外的导向轮或滑轨结构，降低了整体结构复杂度，同时导向轴伸出端预留的吊装与叉装接口，可直接适配起重机吊具、叉车货叉的挂载需求，无需额外焊接吊耳或制作专用工装，方便整门在不同作业点位之间转移调度。锁止结构采用双锁点设计，两个锁止机构的操作端集中布置在门体同一侧的操作位，作业人员在单个站位即可完成两个锁点的锁定与解锁操作，无需绕门体跑动操作，锁止后闸板可稳定保持在设定的开合位置，不会因物料冲击、设备振动出现自行滑移或开合度变化的问题，保障装填过程中门体位置稳定。考虑到这类设备多在厂区露天或半露天区域使用，门体所有外露结构均采用耐候钢材制作，配合铰接位置的防锈处理，可适应露天存放的防雨防锈需求，若需要实现门体的自动闭合，

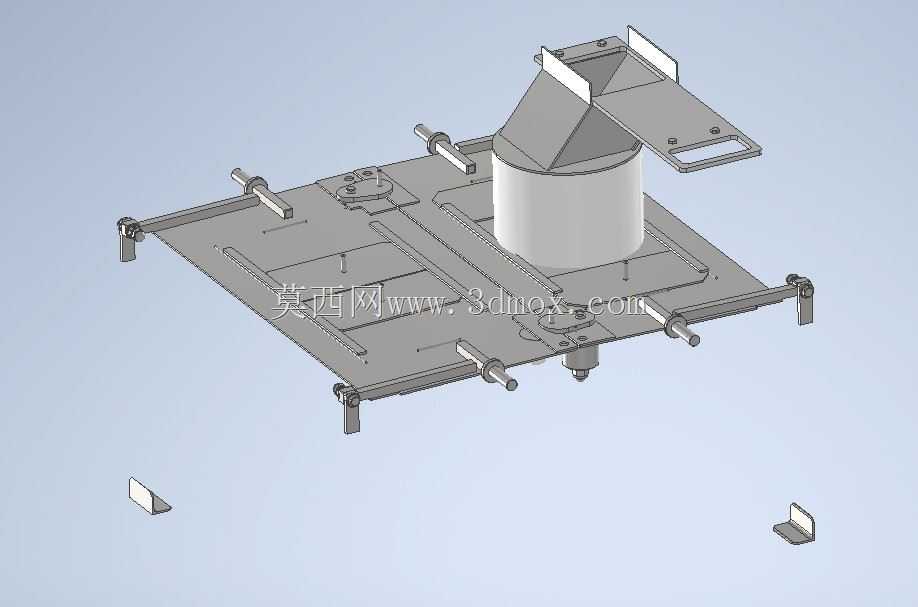

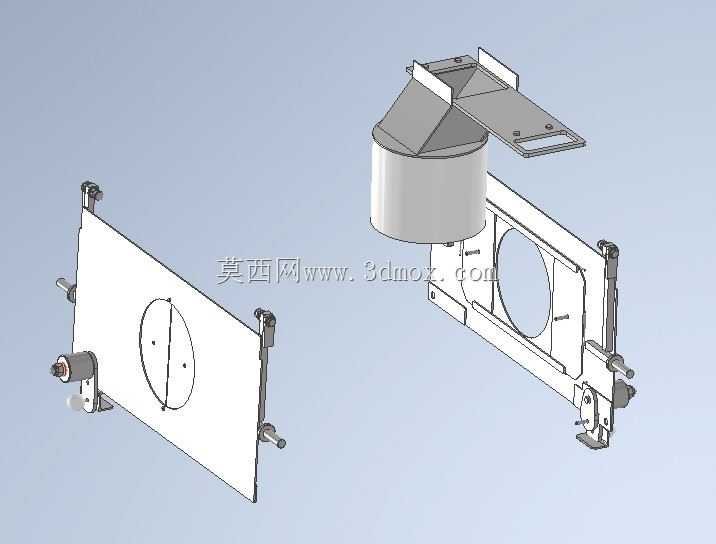

　　可在两侧导向轴位置加装复位弹簧，不过实际选型时需要注意，双弹簧的匹配选型需要结合闸板实际重量、滑动阻力计算弹簧刚度，避免弹簧力不足无法闭合，或是弹簧力过大导致开合操作费力的问题。从安装边界来看，门体整体为平板式结构，厚度方向尺寸紧凑，安装时仅需要在配套料仓或装填设备的侧壁预留对应导向轴的安装孔位，以及锁止机构的卡位槽即可，不需要对原有设备进行大规模改造，适配现有散料装填设备的加装改造需求；门体上的填充口边缘做了折边强化处理，既提升了局部结构强度，避免长期受物料冲刷出现边缘变形，也能在填充管接入时起到定位导向作用，减少管路对接的调整时间。实际作业过程中，当需要进行装填作业时，作业人员可根据装填管路的直径、物料下落流量调整闸板开合位置，

　　将填充口调整至与落料位置对齐后锁死双锁点，此时闸板其余位置完全遮挡落料区域的开放空间，仅保留填充口位置供物料通过，从结构上阻挡飞溅的物料颗粒向外逸散，相比传统的帆布遮挡、临时挡板防护，结构刚性更强，防护效果更稳定，不会因物料冲击出现遮挡移位的问题。完成装填作业后，可将闸板完全关闭锁死，避免料仓内的粉尘向外扩散，或是外界杂物落入料仓影响物料纯度。在结构细节处理上，门体底部配置的滚轮可在门体开合滑动时承担部分竖向载荷，减少导向轴的受力弯矩，降低滑动过程中的摩擦阻力，让大尺寸闸板的开合操作更省力，即使是单人作业也能轻松完成闸板位置调整。
