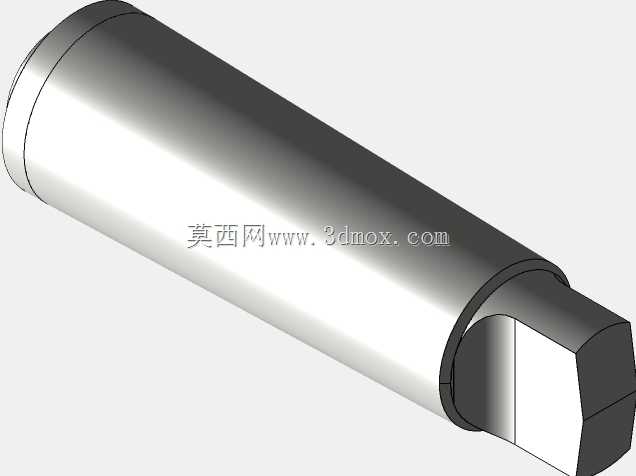

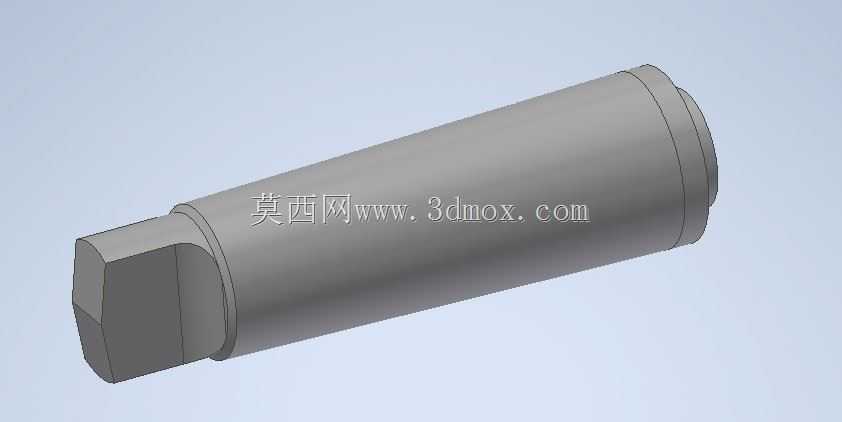

5号莫尔斯锥柄机械连接结构

　　在机床主轴与刀具、工装夹具的连接场景中，锥面配合的自锁性与同轴度表现始终是机械连接方案里的优选路径，5号莫尔斯锥作为莫氏锥度序列里承载能力居中的规格，广泛适配中型钻床、铣床、车床的主轴内锥接口，也常用于各类非标工装的定位连接端，承担扭矩传递、轴向定位、重复装夹精度保持的核心作用。该锥柄结构的设计完全遵循莫尔斯锥度的通用标准，锥度取值为1:19.254，这个锥度参数经过上百年工业应用验证，既能保证无键状态下依靠锥面静摩擦力传递额定扭矩，又能在需要拆卸时通过楔铁冲击轻松实现分离，不会出现长期受力后咬合无法拆卸的问题。从结构细节来看，锥柄尾端设计有扁尾结构，这个结构并非冗余设计，一方面是为了给拆卸楔铁提供受力支点，

　　另一方面在部分重载应用场景中，扁尾可与主轴内部的腰形槽配合，承担额外的扭矩传递载荷，避免大切削量下锥面出现打滑移位。锥身的大端位置设计有直径略大于锥面大端直径的轴肩，装夹到位后该轴肩端面会与主轴端面紧密贴合，形成轴向定位基准，保证每次装夹后刀具或工装的轴向伸出长度偏差控制在极小范围内，减少重复对刀的工作量。在实际建模过程中，锥面的轮廓度公差是建模时需要重点控制的参数，若锥面角度偏差超过0.002度，就会出现锥面配合接触面积不足的问题，实际接触仅集中在锥面大端或小端局部区域，不仅会大幅降低可传递的扭矩上限，还会在高速旋转时出现同轴度超差引发的振刀问题，直接影响加工表面质量。扁尾的对称度公差同样需要严格控制，

　　若扁尾相对于锥柄轴线的对称度偏差过大，装夹时扁尾与主轴槽的配合会出现卡滞，甚至会强行撑开主轴内锥造成不可逆的精度损伤。从安装边界来看，该5号莫尔斯锥的大端公称直径为44.399mm，适配的主轴内锥深度需保证锥面有效配合长度不小于100mm，扁尾位置的厚度尺寸为16mm，对应的主轴腰形槽宽度需预留0.1-0.2mm的间隙，既保证扁尾能顺利插入，又不会出现过大的周向间隙导致启动瞬间的冲击。在实际生产应用中，这类锥柄结构除了用于刀具装夹，还常被用于回转顶尖、钻夹头接杆、非标工装的连接端，比如在专用机床的多轴头架设计中，各个输出轴的端盖连接端就常采用莫尔斯锥结构，实现不同规格工作头的快速更换，且更换后无需重新调整同轴度，

　　大幅缩短工装切换的辅助时间。建模时还需要注意锥面与尾端扁尾的过渡区域，该位置需要设计合理的圆角过渡，避免热处理时出现应力集中导致的开裂问题，同时圆角半径不能过大，否则会干涉锥面与主轴内锥的完全贴合，通常过渡圆角半径控制在R1-R1.5mm区间即可兼顾两方面的需求。另外，锥面的表面粗糙度要求在建模时也需要通过标注明确，通常用于传递扭矩的配合锥面粗糙度需要达到Ra0.8以下，才能保证足够的接触刚度，若粗糙度过高，微观的凸峰会在装夹时被压溃，使用一段时间后就会出现定位精度下降的问题。在一些需要频繁拆装的应用场景中，还会在锥柄表面镀一层厚度0.01-0.02mm的硬铬，既提升锥面的耐磨性，又能减少锥面与主轴内锥的粘连风险，延长整套连接结构的使用寿命。
