工业车间散装物料分隔存储箱体

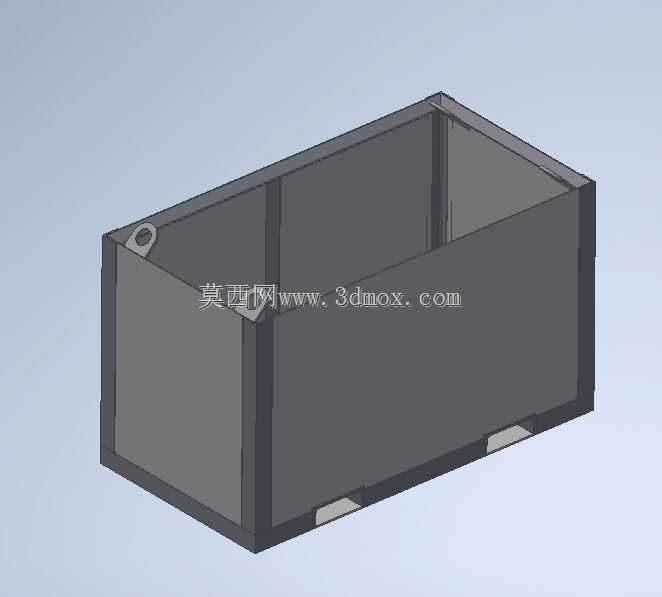

　　在离散制造车间的物料周转环节，散装物料的临时存储与工位间转运一直是影响现场5S管理与生产流转效率的关键节点，这类敞口分隔式存储箱体，主要针对机加工边角料、装配工位标准紧固件、注塑工序产出的小型塑件、仓储环节拆包后的零散配件等无固定规整包装的散装物料设计，替代传统的编织袋堆放、无隔层木盒混装的粗放存储模式，从根源上减少不同规格物料混放导致的分拣耗时、物料磕碰损耗问题。从结构设计逻辑来看，箱体采用整体焊接式框架搭配薄壁围板的结构，侧壁设置的内嵌式吊耳结构，完全规避了外凸式吊耳在车间狭窄通道转运时易与周边设备、货架发生剐蹭的问题，吊耳的开孔尺寸适配车间通用的起重吊钩与叉车吊具的连接尺寸，既可以满足单箱人工短途推移的使用需求，

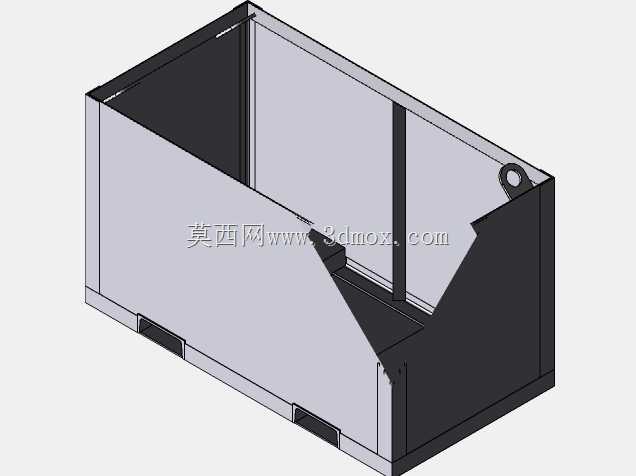

　　也能适配行车吊装、叉车叉取的批量转运场景，箱体底部预留的三个凹槽式叉车位，是按照通用手动液压叉车、电动平衡重式叉车的叉齿间距与抬升高度做的边界匹配，叉齿插入深度覆盖箱体底部三分之二的长度，避免叉取过程中箱体重心偏移发生倾翻，同时底部凹槽的高度预留了100mm的抬升安全间隙，防止叉齿抬升时剐蹭箱体底板造成结构变形。箱体内部设置的一道竖向分隔板，将内部存储腔划分为两个独立的存储空间，设计时充分考虑了不同物料的存储配比，分隔位置并非居中设置，而是按照车间常用散装物料的存储量比例划分，较大腔室可存放体积偏大、单次领用数量较多的物料，较小腔室可存放规格偏小、易丢失的精密小零件，分隔板与箱体侧壁、底板采用满焊连接，焊缝做打磨平滑处理，

　　避免存放松散物料时颗粒卡入焊缝缝隙造成清理困难，同时分隔板的厚度与侧壁围板保持一致，在单侧腔室满载物料时，可承受侧向物料挤压不发生鼓胀变形。箱体的敞口设计是结合工位取料的操作习惯确定的，上边缘做了折边卷边处理，一方面消除钣金切割后的锐边，避免操作人员取料时被割伤，另一方面折边结构相当于在箱体上口增加了一圈加强筋，大幅提升箱体上口的结构刚度，即使多个空箱堆叠存放时，也不会出现上口受压变形的问题。在实际应用场景中，这类存储箱可直接放置在装配工位旁作为线边暂存容器，也可搭配仓储货架作为高位存储的单元载体，还可固定在 AGV 转运小车上作为工序间物料流转的载具，适配多场景的使用需求。设计过程中对箱体的外形尺寸做了充分的边界校核，

　　整体长宽尺寸符合标准托盘的堆叠模数，单个托盘上可整齐排布四个同规格箱体，无需额外的固定绑带即可实现整托转运，箱体的高度设置充分考虑了操作人员站立取料的舒适高度，满载状态下物料最高堆放面与操作人员腰部高度齐平，减少频繁弯腰取料的动作疲劳。箱体的外壁没有多余的外凸结构，空箱状态下可实现套叠存放，相比传统固定式周转箱可节省70%以上的空箱存储占地空间，这对于车间仓储空间紧张的制造企业来说，可大幅降低空箱存放的场地成本。结构强度校核阶段，按照单箱额定承载500kg的工况做了有限元分析，对侧壁受力集中的吊耳安装位置、底部叉车位的支撑位置做了局部加厚处理，避免长期满载使用时出现焊缝开裂、底板变形的问题，围板表面采用喷塑处理，可抵御车间常见的切削液、润滑油的腐蚀，日常清理时只需用湿抹布擦拭即可去除表面附着的油污与物料碎屑，维护成本极低。针对部分有特殊存储需求的场景，箱体的分隔板还可根据实际使用需求调整安装位置，或者加装横向分隔板实现更多格口的划分，无需对箱体主体结构做切割改动，只需在预设的安装孔位上固定分隔板即可完成格口调整，适配不同生产阶段的物料存储需求。
