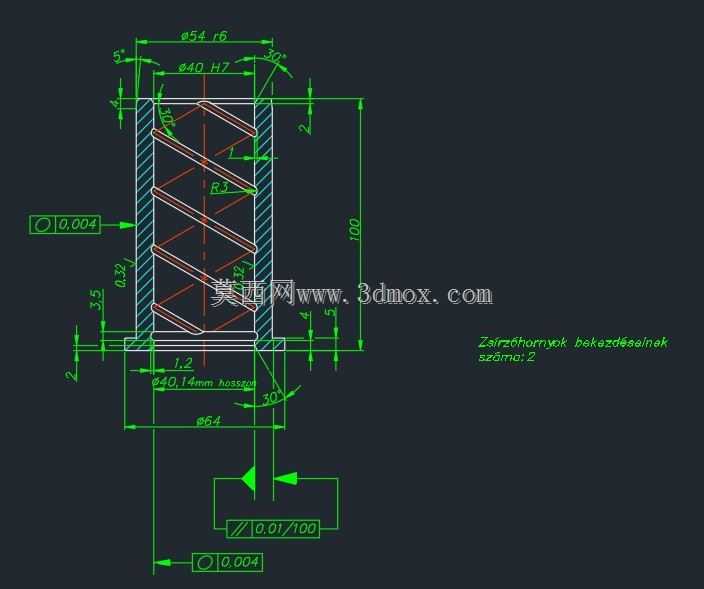

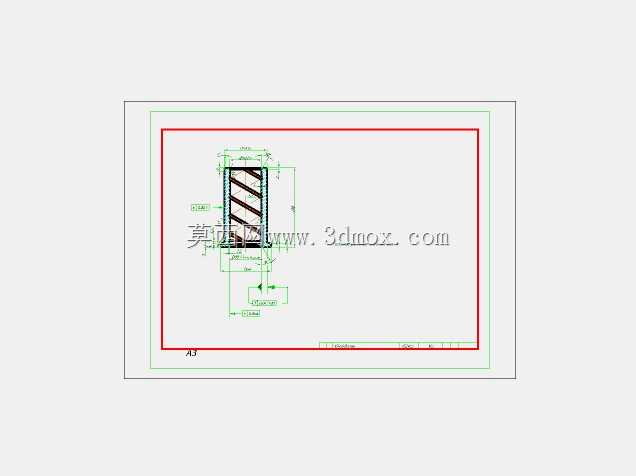

带润滑脂槽的衬套结构工程设计图

　　在重载低速的回转铰接、往复滑动的机械配合场景中，衬套是承担径向载荷、降低轴系磨损、补偿安装同轴度误差的核心基础零件，这类零件广泛分布在工程机械铰接点、冶金设备辊系支撑、矿山机械销轴连接、农业机械传动铰接等工况中，一旦衬套润滑失效，会直接出现轴颈拉伤、配合间隙快速增大、设备运行异响甚至卡滞停机的故障，因此带储油结构的衬套设计，一直是机械结构设计中兼顾可靠性与维护成本的典型方案。

　　这款带润滑脂槽的衬套，核心设计逻辑是在衬套内壁加工连续的螺旋形润滑脂储槽，区别于普通光面衬套仅靠装配时涂抹的润滑脂维持初期润滑的缺陷，螺旋槽结构可以在衬套压装到位后，通过配套的注油嘴将润滑脂注入槽道内，在轴与衬套相对运动的过程中，螺旋槽会随着轴的转动或往复移动，将润滑脂均匀带到整个配合摩擦面，形成持续的油膜覆盖，避免局部干摩擦的出现。同时槽道本身可以储存摩擦过程中产生的微小金属磨屑，减少磨粒磨损对配合面的刮伤，大幅延长衬套的更换周期，降低设备日常维护的频次。

　　从结构尺寸设计来看，这款衬套采用等壁厚的圆筒结构，外壁为光滑圆柱面，用于和安装基座的孔位实现过盈配合，过盈量的选取匹配常用的铸铁、铸钢基座材质，压装后不会出现衬套转动、轴向窜动的问题；内壁的螺旋槽采用等距等深设计，槽深控制在衬套壁厚的15%-20%区间，既保证足够的润滑脂储存空间，又不会因为槽深过大削弱衬套整体的结构强度，避免在重载工况下出现衬套变形、压溃的问题。衬套的两端设计有微小的倒角，一方面方便压装时的导向对位，避免压装过程中衬套外壁被基座孔口刮伤，另一方面可以阻挡外部的粉尘、泥沙进入配合面，减少杂质对摩擦副的侵入。

　　在安装边界的匹配上，这款衬套的轴向长度与配合轴颈的长度做了对应优化，两端不超出安装基座的配合孔端面，避免衬套外露受到外部磕碰损伤；内壁的润滑脂槽在距离衬套两端面3-5mm的位置终止，形成密封边结构，防止设备运行过程中润滑脂从衬套两端被挤出，延长润滑脂的有效作用时间。设计过程中需要注意，衬套的内径公差选取H7级精度，与常用的g6级公差轴颈形成间隙配合，保证轴可以灵活转动的同时，控制配合间隙在合理范围，避免过大间隙带来的运行冲击；螺旋槽的旋向需要结合轴的实际转动方向匹配，确保轴转动时可以将润滑脂向配合面的中间区域带动，而非将润滑脂推到衬套端部挤出。

　　在实际选型应用中，这类带润滑脂槽的衬套尤其适合无法实现连续自动润滑、日常维护注油间隔较长的工况，比如工程机械的动臂铰接点、输送设备的托辊支撑衬套、锻压设备的连杆铰接衬套等，相比带油孔的铜套，螺旋槽衬套的润滑脂分布更均匀，不会出现油孔位置润滑充足、远离油孔位置干磨的问题；相比固体自润滑衬套，带润滑脂槽的金属衬套承载能力更强，可以承受更大的径向冲击载荷，适合重载工况下使用。建模过程中需要重点保证螺旋槽的导程、槽宽、槽深的一致性，避免出现槽道局部过窄导致润滑脂流动不畅的问题，同时衬套内外壁的同轴度公差需要控制在0.02mm以内，保证压装后内壁与轴的配合间隙均匀，不会出现局部偏磨的情况。
