方转圆法兰连接变径安装过渡接头

　　在散料输送、通风除尘、工业管道布设的现场施工中，不同截面形状的管路对接一直是结构安装环节的常见痛点，方形出料口、方形风道与圆形管路的衔接如果处理不当，很容易出现漏料、风阻异常、应力集中导致的焊缝开裂等问题，这款方转圆法兰连接的过渡结构，正是针对这类对接场景设计的专用衔接构件。从实际应用场景来看，这类过渡件常被用在除尘系统的方形吸尘罩与圆形除尘风管对接段、料仓方形出料口与圆形输送管道的衔接位置、方形通风设备出风口与圆形通风管路的连接节点，也可用于部分工业设备进出口的异径转接，解决不同截面管路无法直接匹配安装的问题。

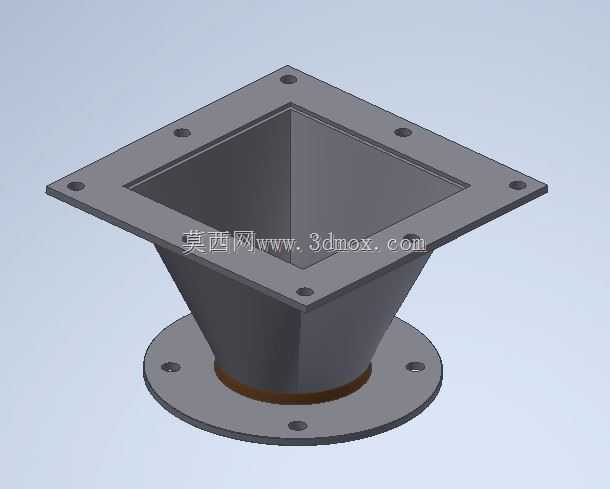

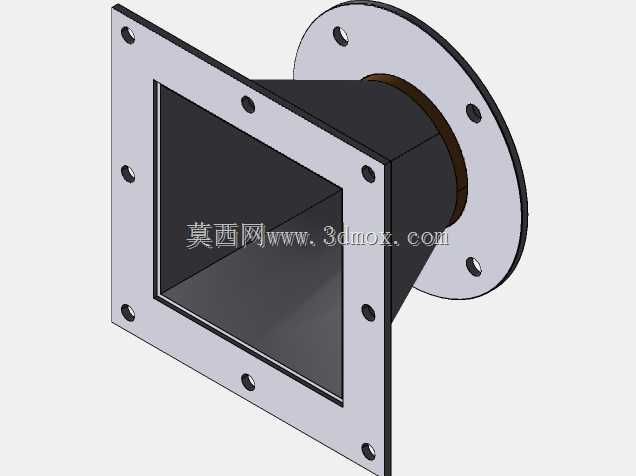

　　从结构功能特性来看，该构件整体采用天圆地方的变径结构形式，上端为方形法兰安装面，法兰边缘均匀分布螺栓安装孔，可与方形接口的设备端通过螺栓压紧密封垫实现刚性密封连接；下端为圆形法兰安装面，同样沿圆周均匀布置螺栓孔，可与标准圆形法兰管路直接对接。中间的变径段采用平滑过渡的锥面结构，没有突变的折角死角，一方面可以降低物料或气流通过时的阻力，减少积料、紊流的产生，另一方面也能让管路内的应力沿锥面均匀分散，避免截面突变位置出现应力集中导致的结构变形。上下法兰的螺栓孔位置均按照通用法兰安装规范设计，孔位公差控制在合理装配范围内，现场安装时无需额外扩孔或改制，可直接与对应规格的标准法兰匹配。

　　从设计思路层面来说，这类过渡结构在建模时首先要确定上下两端的连接边界尺寸：上端方形法兰的内孔尺寸需要匹配对接设备的方形出口通径，法兰外沿尺寸要满足螺栓安装的边距要求，避免螺栓孔距离法兰边缘过近导致安装时法兰开裂；下端圆形法兰的通径需要匹配对接圆形管路的通径，保证变径后的通流面积变化平缓，避免通径骤变带来的压损过大问题。中间变径段的锥度设计需要结合安装空间的高度限制调整，在安装空间允许的前提下，尽量采用更缓的锥角，既可以降低流阻，也能减少钣金折弯或焊接成型时的加工难度，如果安装空间高度受限，也需要保证锥面的折弯处平滑过渡，避免出现直角弯折导致的积料死角。法兰面的厚度需要根据连接后的承压要求确定，常规低压通风、散料输送场景下的法兰厚度满足螺栓压紧时的刚性要求即可，不会出现法兰面翘曲导致密封失效的问题。

　　关于安装边界的尺寸控制，上端方形法兰的安装孔采用对称布置，孔位中心距需要与对接设备的出口孔位完全一致，每个螺栓孔的孔径比所用连接螺栓大1-2mm，补偿安装时的微小位置偏差；下端圆形法兰的螺栓孔沿圆周均布，孔位中心圆直径符合对应通径圆形法兰的标准尺寸，可直接与同规格的圆形管路法兰互换。整个过渡件的总高度根据两端通径的差值调整，保证变径段的倾斜角度不超过物料或气流输送的允许角度，比如输送粉状散料时，锥面倾角要大于物料的安息角，避免物料在锥面堆积残留；通风系统使用时，锥面倾角控制在合理范围，降低局部风阻系数。安装时上下法兰面之间需要加装对应材质的密封垫，根据输送介质的不同选择橡胶垫、石棉垫或者硅胶垫，螺栓紧固时采用对角顺序压紧，保证法兰面受力均匀，避免局部密封不严。

　　在实际选型使用时，需要根据两端对接接口的截面尺寸、输送介质的特性、工作压力、安装空间的高度限制来确定具体的结构参数，比如输送磨琢性较强的散料时，变径段内壁可以额外增加耐磨衬板，延长构件的使用寿命；输送高温介质时，法兰和变径段的材质需要选用耐高温的钢材，避免高温下结构变形。这类过渡结构的三维建模过程中，需要重点保证上下法兰面的平行度，以及变径段与两端法兰的同轴度（对中精度），避免安装后出现管路错位，产生额外的安装应力。
