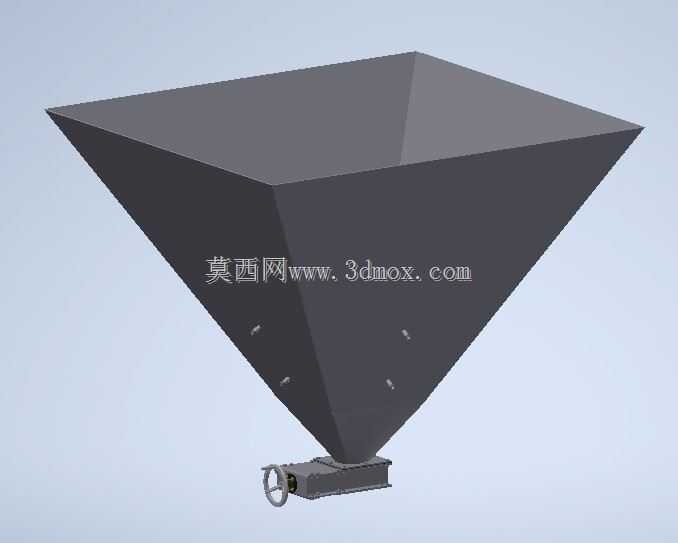

方锥型储料斗带手动闸阀出料结构

　　这套结构主要应用在散料存储、中转输送的工况场景中，常见于粮食加工、建材粉料、化工颗粒、塑料改性等生产环节的料仓末端，承担储料缓存、可控下料的核心作用，是散料处理生产线中衔接上部储料仓与下游输送、计量设备的关键过渡部件。上部采用方形对接法兰结构，可直接与同截面的方形储料仓筒体焊接或螺栓连接，方形截面的设计相比圆形料斗，在车间并排布置时能最大化利用平面空间，减少相邻料仓之间的空隙，尤其适合多料仓并列排布的配料车间使用，避免圆形料仓排布时的三角空间浪费。锥段采用四面对称的斜壁设计，斜壁倾角根据常见散料的安息角设置，针对流动性一般的粉体、颗粒物料，能有效避免物料在锥壁积料、架桥，保证物料依靠自重顺畅滑向底部出料口，

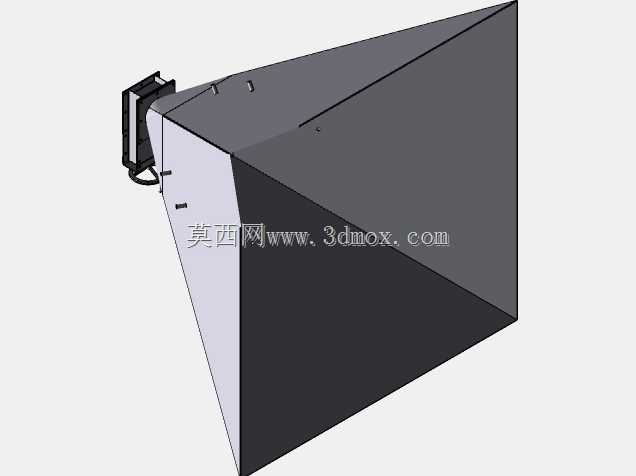

　　锥壁上预留的多个小型凸台是用于安装空气炮、振动器或者料位检测元件的安装位，当处理流动性较差的易结拱物料时，可直接在对应位置加装辅助破拱装置，无需后期在锥壁上额外开孔焊接，减少现场改造的工作量。底部出料段配置的手动蜗轮蜗杆式闸阀，可通过手轮操作控制出料口的通断与开度大小，蜗轮蜗杆结构具备自锁特性，调整到指定开度后不会因物料的竖向压力自行滑移，能稳定控制下料流量，适合需要手动调节给料量、或者在设备检修时截断料流的工况，相比电动、气动闸阀，手动结构无需额外配置气源或电源，在简易生产线、临时储料点位的适配性更强，维护成本也更低。设计时首先确定上部对接的方形截面尺寸，需匹配上部储料仓的筒体截面，保证对接处无台阶、无突出结构，

　　避免物料在对接位置卡滞；锥段的高度根据所需的缓存容积、斜壁最小倾角共同确定，斜壁与水平面的夹角需大于所输送物料的安息角3-5度，针对面粉、水泥这类安息角较大的粉料，倾角可适当加大，针对塑料粒子、粮食颗粒这类流动性好的物料，倾角可适当缩小以降低整体设备高度，压缩竖向安装空间。底部出料口的尺寸需匹配下游输送设备的进料口尺寸，比如对接螺旋输送机、皮带喂料机时，出料口尺寸要略小于下游设备的进料口，避免物料撒漏，闸阀的通径与出料口保持一致，保证阀板全开时无缩径，不会因通径变小导致物料堵塞。安装时需注意上部法兰与储料仓的连接密封，采用橡胶密封垫填充法兰接缝，避免粉料从接缝处泄漏，锥段外壁可根据物料特性加装伴热装置或者保温层，

　　处理易吸潮结块的物料时，伴热层可保持锥壁温度，避免物料受潮粘附在壁面；整个结构的载荷通过上部法兰传递到上部储料仓的支撑结构上，底部闸阀位置无需额外设置承重支撑，仅需在闸阀与下游设备之间设置软连接，抵消设备运行时的振动位移，避免硬连接导致的接口开裂。实际使用中，可根据物料的磨琢性选择锥壁的板材厚度，处理矿石粉、石英砂这类高磨琢性物料时，锥壁内壁可加装耐磨衬板，延长结构使用寿命，处理食品级物料时则采用符合食品接触要求的不锈钢板材制作，内壁做抛光处理减少物料粘附。
