吊挂式振动给料槽悬挂支撑结构

　　在散料输送、筛分、给料的工业生产场景中，吊挂式振动槽的悬挂支撑结构是保障设备稳定运行的核心部件，这类结构广泛应用于矿山、建材、粮食加工、化工等行业的散状物料输送环节，承担着承载槽体重量、隔离振动传递、补偿安装偏差、维持槽体振动轨迹的多重作用，其设计合理性直接影响振动设备的运行寿命、物料输送效率以及周边结构的振动噪声水平。

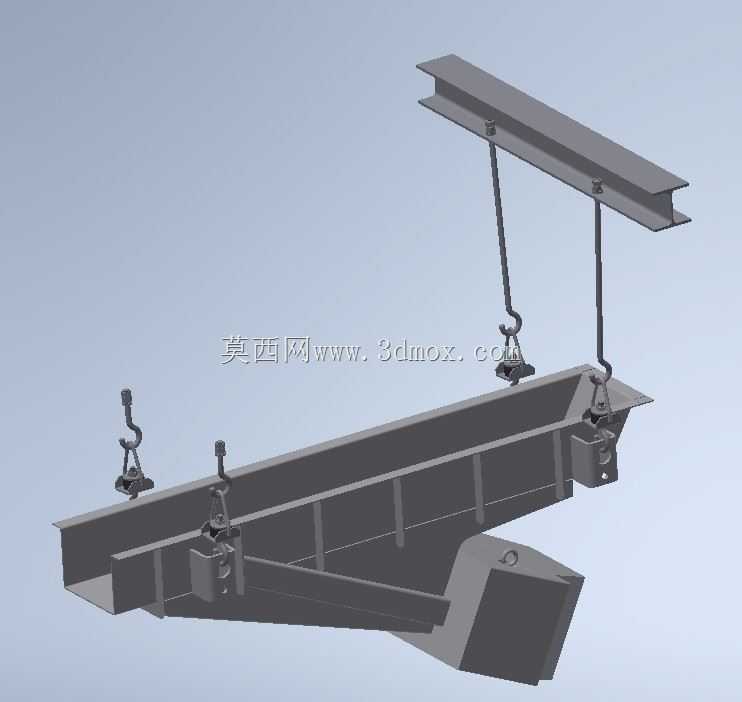

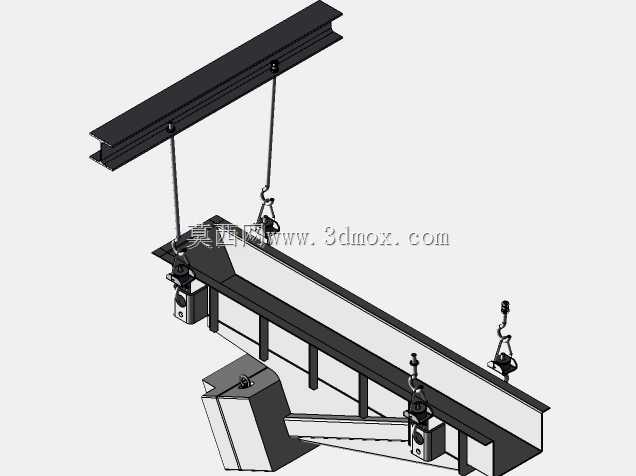

　　该悬挂支撑结构采用上部工字钢梁作为承载基础，通过四根对称布置的吊挂拉杆连接下部槽体，拉杆两端采用铰接式吊耳与锁紧组件配合，既可以保证槽体在振动过程中具备足够的摆动自由度，避免刚性连接带来的应力集中，又能通过锁紧螺母调整吊挂长度，适配不同安装高度的现场需求。上部吊点通过压板式固定件卡装在工字钢梁的下翼缘位置，无需在钢梁上额外开孔焊接，安装时可根据槽体的重心位置灵活调整吊点横向间距，适配不同宽度规格的振动槽体，降低现场安装的改造工作量。下部与槽体连接的支座采用焊接式结构，支座上设置有与拉杆铰接的销轴孔，同时预留了减振元件的安装位，可搭配橡胶弹簧或金属螺旋弹簧使用，进一步衰减振动向上部承载结构的传递，避免振动传导至厂房梁柱结构引发共振问题。

　　从设计思路来看，该结构充分考虑了振动设备的动态载荷特性，所有铰接位置均采用大间隙配合的销轴连接，允许槽体在振动方向上产生规定幅度的往复摆动，同时限制槽体的横向窜动，保证物料在槽内按照设计轨迹匀速向前输送。拉杆采用圆钢加工而成，截面尺寸经过拉应力校核，可承受槽体满载工况下的动载荷冲击，同时具备足够的抗疲劳性能，避免长期交变载荷下出现断裂失效。上部的钢梁卡装组件设置有防滑齿面，拧紧锁紧螺栓后可牢固卡在工字钢翼缘上，即使在设备启停的冲击载荷下也不会出现吊点滑移移位的问题，保障运行安全性。

　　在安装边界方面，该结构要求上部承载工字钢梁的翼缘宽度适配卡装组件的夹持范围，安装时需保证四个吊点处于同一水平面上，吊挂拉杆的垂直度偏差控制在允许范围内，避免槽体出现偏载导致的振动轨迹偏移。槽体安装完成后，需调整各拉杆的锁紧螺母，保证槽体的横向水平度与纵向倾角符合物料输送的设计要求，倾角偏差过大会导致物料流速过快或淤积，影响给料精度。铰接销轴的安装需加注润滑脂，减少长期摆动带来的磨损，延长部件的更换周期。

　　实际应用中，这类悬挂支撑结构相比座式支撑结构，具备安装空间占用小、地面基础要求低、振动隔离效果好的优势，尤其适合在厂房层高有限、设备布置紧凑的生产线中使用，可有效降低振动设备对地面基础的载荷要求，减少基础施工的成本。结构整体采用模块化设计，各部件均可单独拆卸更换，当某一铰接部件出现磨损时，无需整体拆卸槽体即可完成备件更换，大幅降低设备维护的停机时间。在结构细节处理上，所有焊接位置均做了倒角去应力处理，避免焊接应力集中导致的部件开裂，连接螺栓均采用防松设计，适配振动工况下的防松需求，杜绝长期运行中螺栓松动脱落的安全隐患。
