精密HVLP自动空气喷枪结构设计

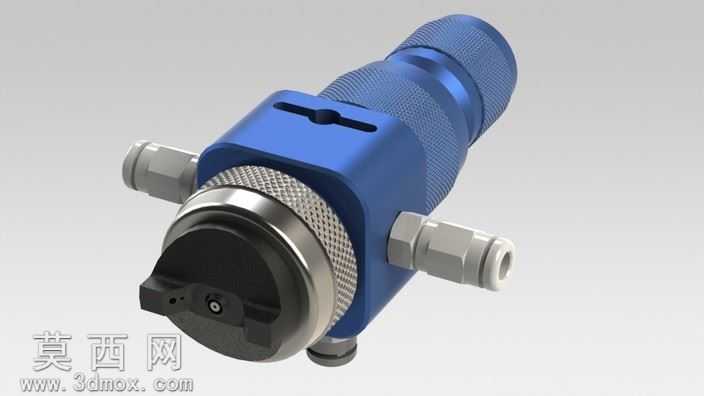

本作品为精密加工HVLP自动空气喷枪的三维数字化设计模型，建模阶段依托三维参数化设计逻辑完成全结构搭建，对喷枪的各个功能模块进行了精准的尺寸还原与结构复刻。模型主体分为枪身主体、调节旋钮、流体接口、雾化喷嘴组件四大核心部分，枪身主体采用模块化拆分设计，将气路通道、涂料通道做了独立的腔体结构建模，还原了HVLP喷枪低气压高流量的内部通路特征，确保气料混合腔的结构尺寸符合实际喷涂作业的流体力学要求。外观材质渲染阶段，针对不同部件的实际加工材质做了区分处理：枪身主体的蓝色铝合金部件做了阳极氧化质感渲染，还原金属表面细腻的磨砂氧化层质感，调节旋钮的滚花部位做了精细的网格纹理建模，搭配金属镀铬材质的反光属性，还原出五金加工件的精致金属光泽；两侧的快插流体接口做了半透明塑料与金属接头的材质分层，喷嘴前端的黑色保护帽做了哑光工程塑料的材质表现，金属压环部分做了拉丝金属的纹理处理，不同材质的粗糙度、反光度、折射参数都经过反复调试，最终渲染效果贴近真实工业产品的视觉质感。结构设计上，还原了自动喷枪的气动控制逻辑，尾部的调节旋钮对应涂料流量与气压调节的功能结构，两侧对称布置的气路接口与底部的涂料接口做了标准化的快插结构建模，喷嘴组件的雾化帽、针阀、空气帽都做了可拆分的独立结构，能够清晰展示气料混合后从喷嘴喷出形成扇形雾化面的工作原理。设计过程中充分考虑了自动喷枪适配自动化喷涂生产线的安装需求，枪身侧面预留了固定安装位的结构特征，整体结构紧凑无冗余设计，既保证了喷枪内部气路、料路的密封性结构表达，也还原了精加工五金部件的装配精度，所有部件的装配间隙、配合公差都在建模中做了合理还原，能够直观呈现精密自动空气喷枪的完整构造与工作逻辑，可用于喷涂设备结构参考、工业产品展示、自动化涂装线配套设计参考等场景。
