油水分离罐体钣金结构三维设计

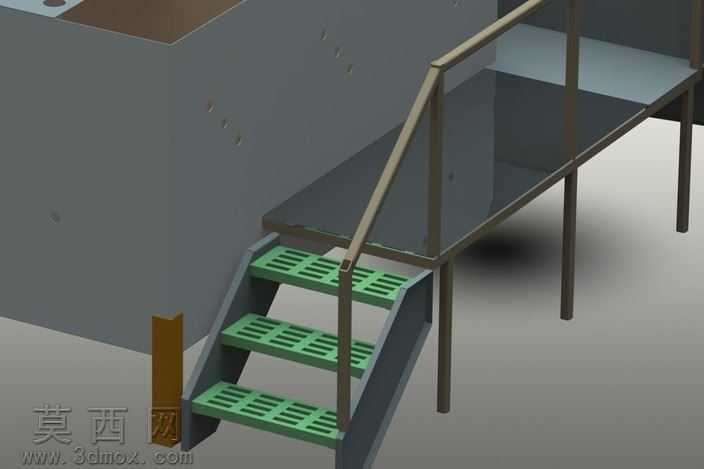

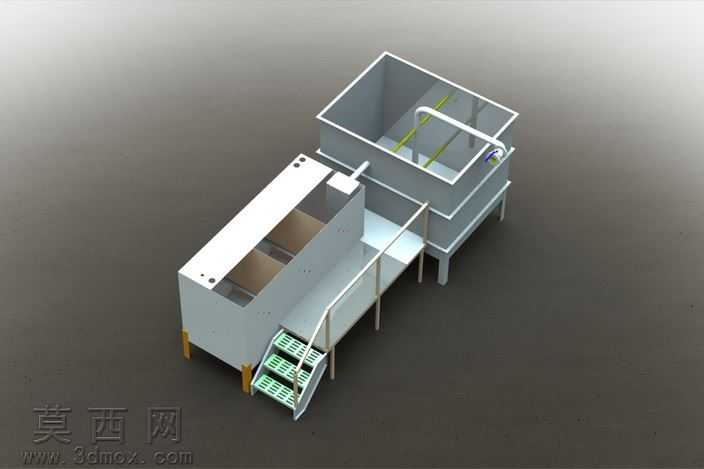

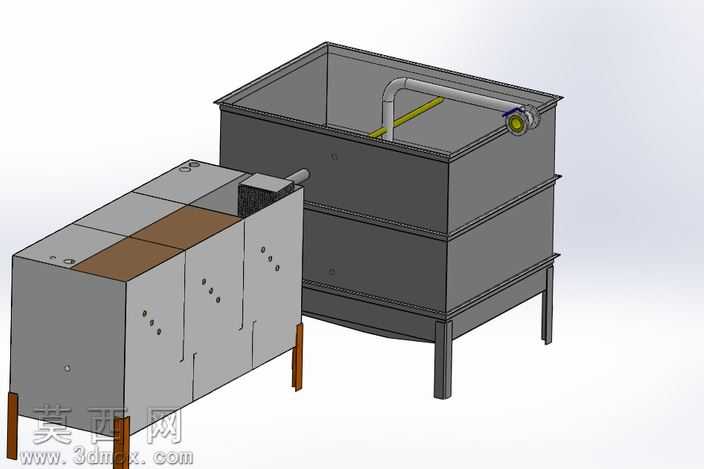

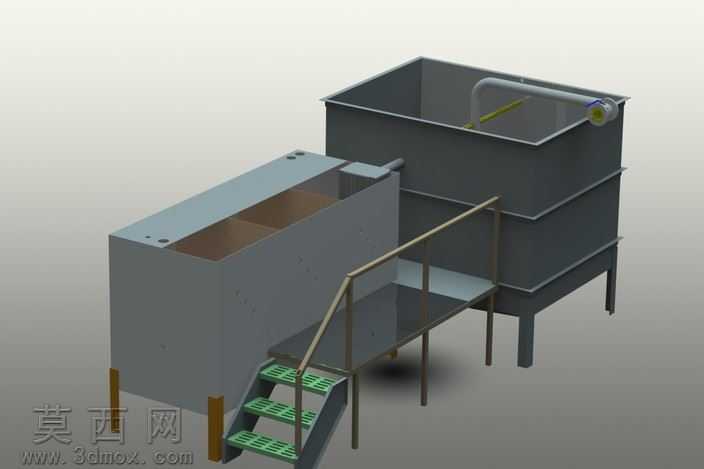

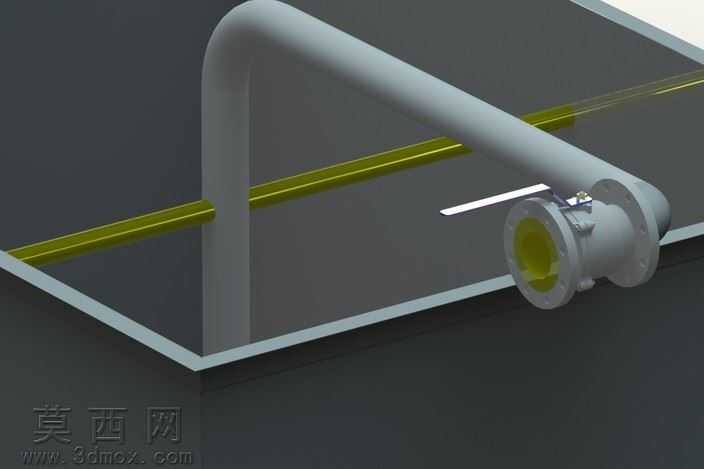

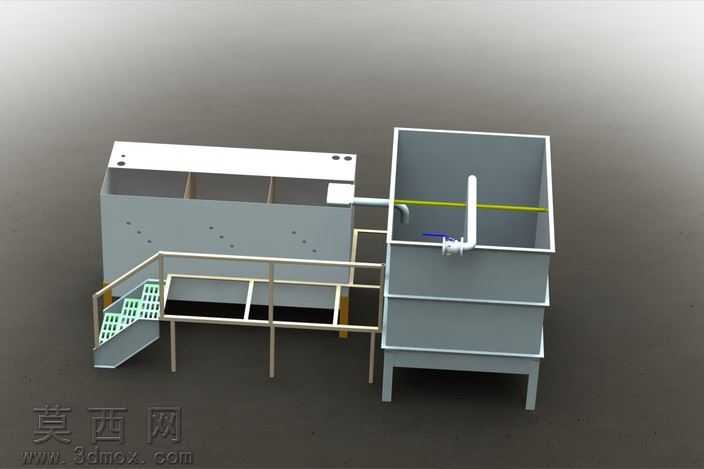

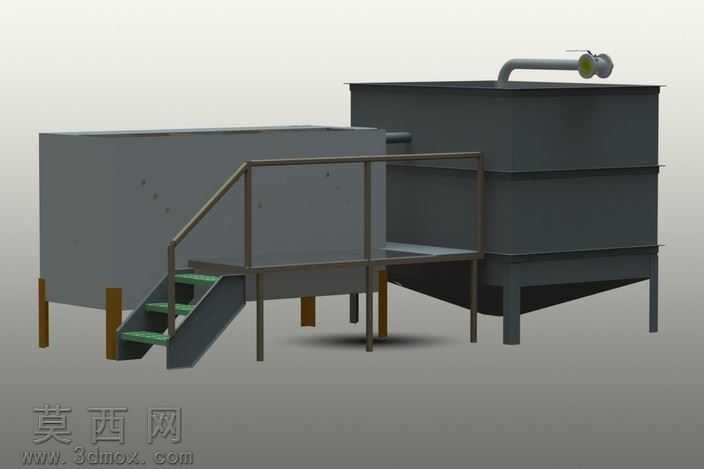

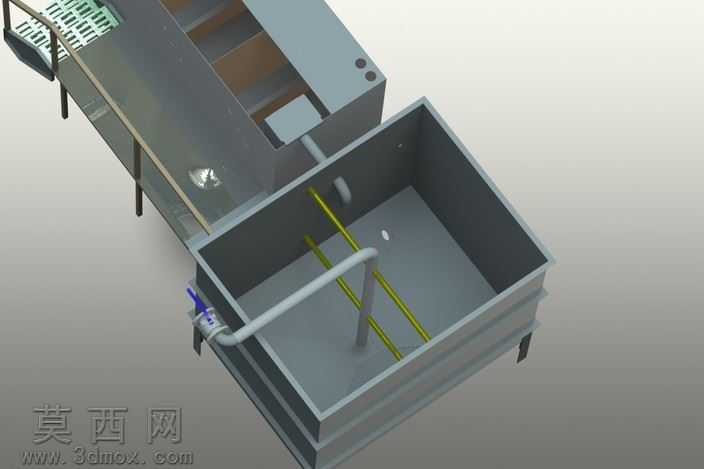

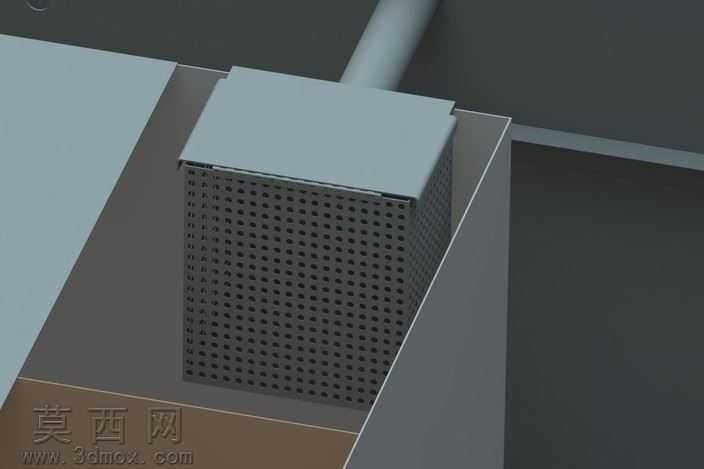

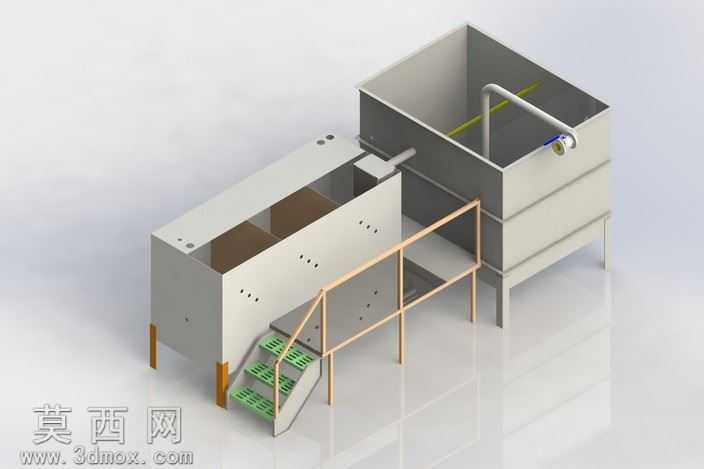

本作品为油水分离罐体的钣金结构三维设计，整体采用工业级钣金建模思路完成全参数化构建，在三维建模过程中严格遵循钣金加工的工艺规范，对每一块板材的折弯系数、拼焊接缝、安装预留位都做了精准的参数设定，确保模型可直接对接生产下料环节。模型主体分为两个功能舱段，左侧为前置沉降缓冲舱，右侧为核心油水分离舱，舱体之间通过预设的溢流通道连通，所有舱体壁板均采用等厚钣金材质模拟，壁板外侧设置有横向加强筋结构，通过钣金凸缘特征一体成型，避免额外焊接带来的形变问题。配套的操作走台采用防滑踏板钣金结构，台阶踏板表面做了防滑凸点的压型特征建模，走台护栏采用圆管折弯与钣金支座拼接的结构，所有连接位置都预留了标准紧固件的安装孔位，符合现场安装的施工逻辑。分离舱内部设置有布水横管与集油组件，布水管的开孔角度、安装高度都经过结构合理性排布，模拟真实油水分离设备的内部流道走向。渲染阶段采用哑光工业灰金属材质模拟碳钢钣金的表面质感，对焊缝位置做了细微的材质凹凸处理，走台踏板采用防滑纹理材质区分，护栏采用金属拉丝材质提升真实感，整体场景搭配柔和的工业环境光，清晰呈现设备的结构层次与装配关系。设计过程中充分考虑钣金加工的落地性，所有折弯角度均控制在常规钣金加工的可行范围内，无负角折弯、超厚折弯等不符合工艺的结构，舱体底部的支撑腿采用钣金折弯成C型槽结构，提升支撑强度的同时节省材料用量，各舱段的顶部边缘均做了卷边加固处理，既提升结构刚性，也避免现场操作的锐边划伤风险。整体模型结构完整，装配关系清晰，可用于环保分离设备的方案展示、结构验证以及钣金加工生产的参考依据。
