高温作业专用多支腿自锁重载吊具结构

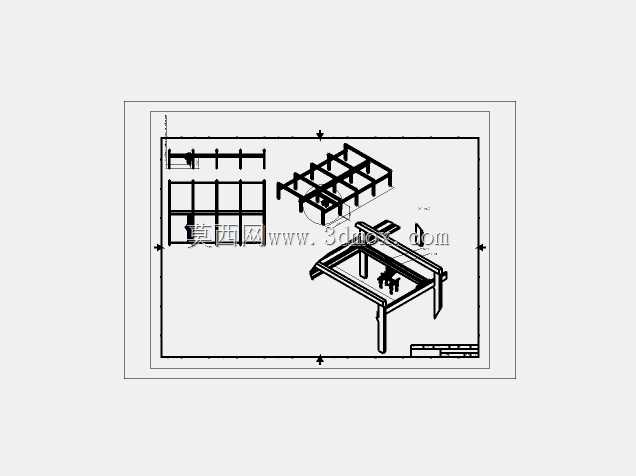

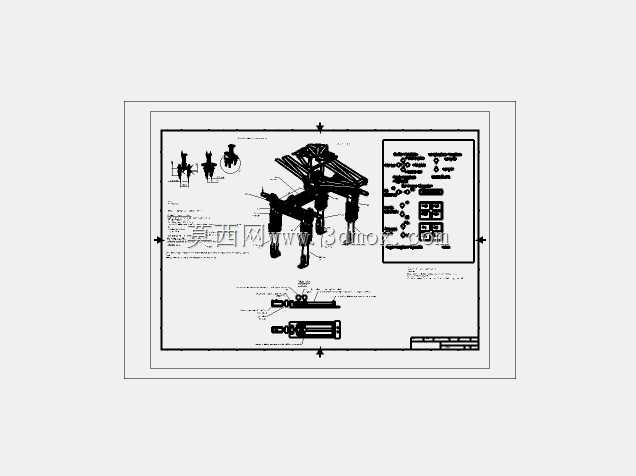

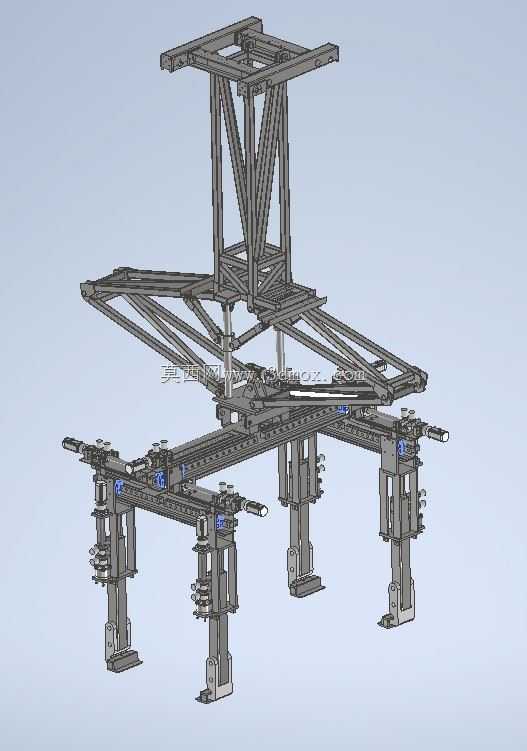

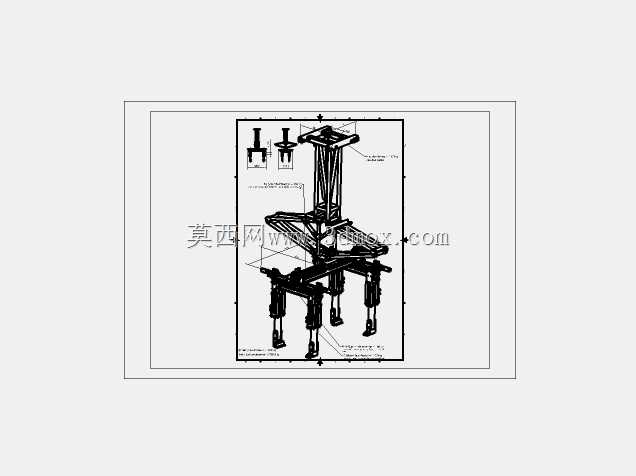

　　这套吊具结构的开发初衷，是解决常规起重吊具在高温作业场景下，无法适配异形重载工件吊装的痛点，常见于热锻车间、铸造成型后工件转运、高温热处理工序的上下料环节，这类场景里工件往往刚完成热加工，表面温度高，外形没有规则的吊装点位，普通吊带、吊钩无法直接挂载，且高温环境会快速损耗常规吊具的非金属部件，同时异形工件的重心偏移问题也极易引发吊装安全事故。从结构组成来看，整套吊具采用上层桁架式连接基座作为与起重设备的对接端，基座采用方管焊接的桁架结构，相比实心板材结构在保证同等结构强度的前提下，大幅降低了吊具自身重量，减少起重设备的无效载荷，上层基座的顶部预留了标准的起重设备连接点位，可直接适配桥式起重机、门式起重机的吊钩组连接，

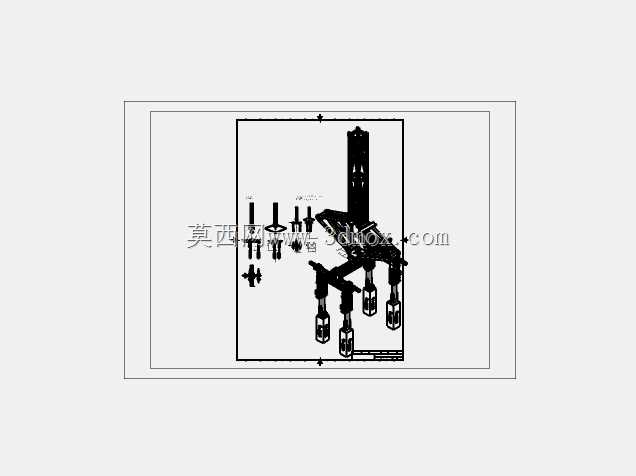

　　安装边界可根据现场起重设备的吊点间距做适配调整，基座的桁架腹杆采用三角形稳定排布，可承受吊装过程中各个方向的偏载力矩，避免吊装过程中结构出现扭转变形。中层为可伸缩的十字型滑移梁结构，四根滑移梁可沿中心基座做径向的伸缩调整，每根梁的滑移面采用线性导轨导向，配合锁止机构可在调整到位后完成刚性固定，以此适配不同外轮廓尺寸的工件吊装需求，滑移梁的调整范围覆盖了从小型箱体类锻件到大型框架类铸钢件的尺寸区间，无需额外更换吊具即可完成多规格工件的吊装作业，大幅减少车间内吊具的储备种类，降低工装管理成本。下层为四组独立的支腿执行单元，每个支腿单元都配置了独立的轴系移动结构，既可以实现四个支腿的同步动作，完成规则工件的平稳起吊，

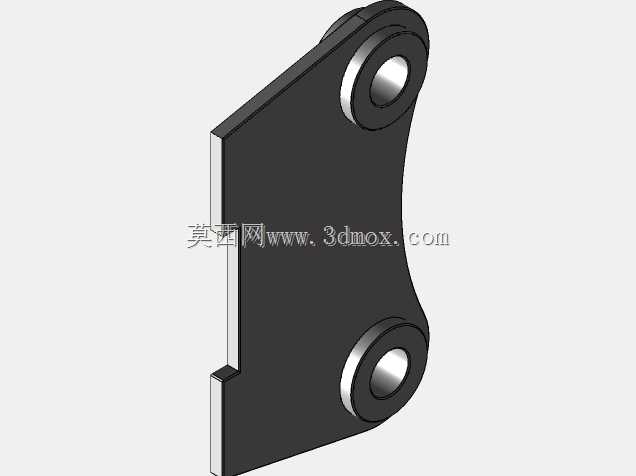

　　也可以单独控制单个支腿的伸缩、旋转动作，适配异形工件的不规则吊点位置，每个支腿的末端都设计了自锁式夹持结构，当吊具承载工件重量时，夹持结构会在工件重力的作用下自动锁死，无需额外的动力源即可保证夹持力不会失效，避免高温环境下动力元件可靠性下降带来的脱钩风险，这种自锁结构的夹持力会随着工件重量的增加同步增大，完全匹配重载吊装的安全要求。在设计过程中，特意规避了常规吊具需要额外布置防尘、隔热外罩的结构，所有的传动、导向部件都采用了耐温钢材制作，配合间隙式的隔热结构设计，可阻挡高温工件的热辐射直接传导到运动部件上，保证在高温作业环境下各运动轴的动作顺畅，不会因为热胀冷缩出现卡滞问题。整套吊具的结构布局紧凑，所有支腿收拢后整体占用空间小，

　　可在车间狭窄的通道内完成转运，展开后可覆盖大尺寸工件的吊装范围，支腿的固定点位经过多轮受力仿真验证，在额定载荷下各结构件的应力都远低于材料的屈服强度，可保证长期重载作业下的结构稳定性，不会出现塑性变形。针对高温作业场景下的维护需求，所有的连接销轴都采用了快拆结构，无需专用工具即可完成易损件的更换，各滑移面的润滑点位都引到了上层基座位置，操作人员可在远离高温工件的位置完成日常润滑维护，避免高温作业带来的安全隐患。在实际作业过程中，操作人员可先根据工件的外形轮廓调整中层滑移梁的伸出长度，再逐个调整下层支腿的位置，让每个支腿的夹持点都对应工件的刚性承载位置，待所有支腿都完成与工件的对接挂载后，再起升起重设备，此时支腿末端的自锁结构会在重力作用下自动锁死，完成工件的稳固夹持，整个吊装过程中工件始终保持水平状态，不会出现倾斜、晃动的问题，即使工件外形存在不对称的重心偏移，也可通过单独调整支腿的位置来平衡重心，保证吊装过程的平稳。
