方形锥底储料罐体配套阀门结构

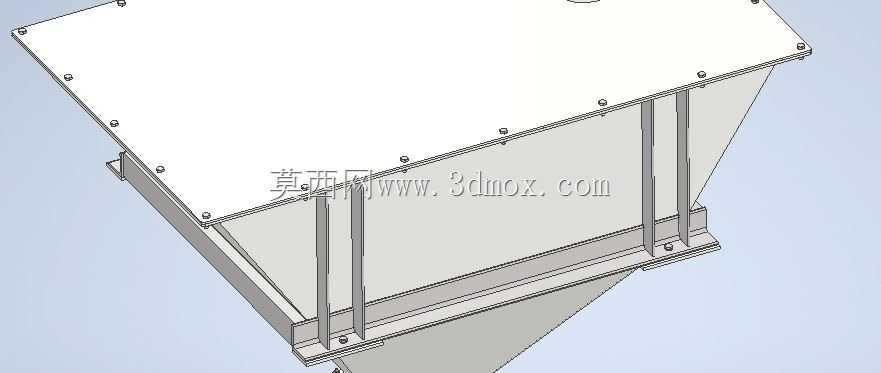

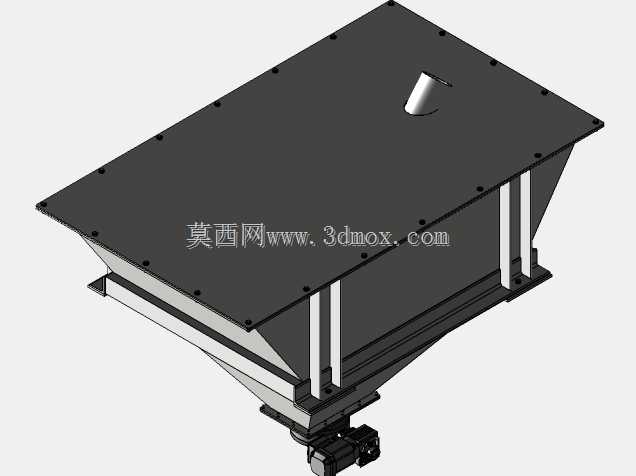

　　这套锥底方形储料结构常配套在散料处理生产线的中转环节，上方方形法兰边用于和上游料仓的出料段做密封对接，周边均匀排布的螺栓孔可适配不同厚度的密封垫片，不管是粉体物料还是小颗粒散料，都能通过这个锥斗段完成暂存与均匀下料，避免物料在仓内起拱架桥。从结构设计来看，上宽下窄的锥段斜度经过反复校核，针对常见的塑料粒子、粮食粉料、工业矿粉等不同安息角的物料，斜度取值都能保证物料依靠自重顺畅下滑，不会在锥壁残留积料。锥段外侧设置的竖向加强筋，沿着锥面母线方向布置，直接连接上方方形法兰边和底部的支撑框架，一方面可以抵消满料状态下锥壁承受的侧向物料压力，避免薄钢板焊接结构出现鼓胀变形，另一方面也能作为安装加强结构，在吊装设备的时候作为受力吊点使用，

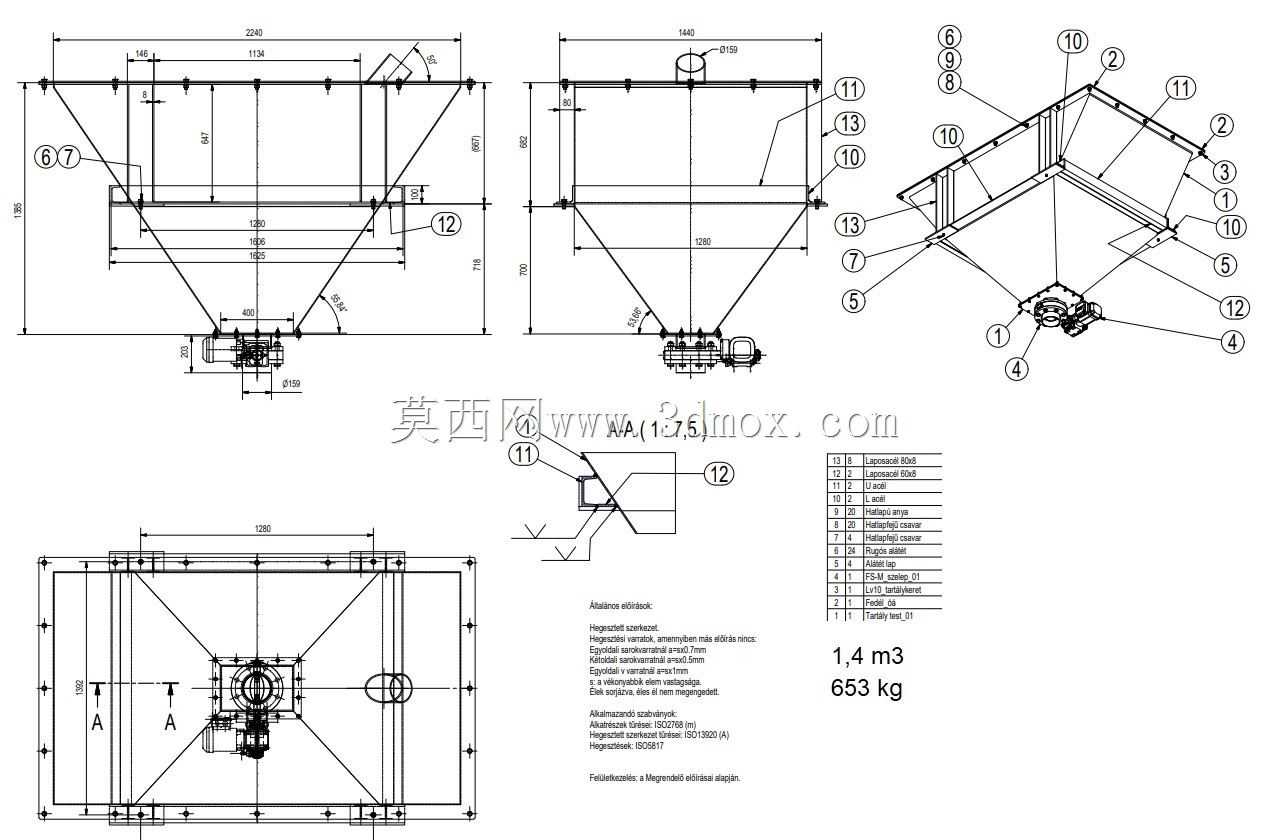

　　不需要额外焊接吊耳破坏罐体的密封完整性。底部的支撑框架采用型钢拼焊而成，框架的安装孔位可以直接和下游的阀门进料法兰对接，不管是搭配旋转阀、闸板阀还是蝶阀，都能保证安装面的平面度公差，避免对接后出现漏料、卡料的问题。在实际生产线布局中，这类储料锥斗的安装边界需要预留上方法兰对接的操作空间，周边至少留出单人能操作螺栓紧固的距离，下方阀门的安装高度要匹配后续输送设备的进料口高度，避免出现下料落差过大导致物料破碎或者粉尘外溢的情况。设计过程中，上方方形段的边长尺寸可以根据上游料仓的出料口尺寸做适配调整，锥段的高度则根据物料的安息角计算确定，保证锥壁的倾斜角度大于物料自然堆积的安息角3到5度，给物料流动留出足够的余量。

　　罐体的板材厚度根据储料的容重选择，储料容重越大，板材厚度越厚，同时外侧加强筋的间距也会相应缩小，保证整体结构的刚性，避免满料时出现焊缝开裂的问题。法兰边上的螺栓孔采用等间距排布，孔位公差控制在合理范围内，方便现场安装的时候快速对位，不需要反复扩孔调整。支撑框架的下方预留了阀门执行机构的安装空间，不管是气动执行器还是电动执行器，都不会和框架结构产生干涉，后期维护的时候也能快速拆卸阀门，不需要整体挪动储料罐体。在散料输送、粮食加工、塑料改性、化工粉体处理等场景中，这类储料锥斗和配套阀门的组合是中转环节的核心结构，既可以作为生产线的中间缓存单元，平衡上下游设备的处理产能差，也可以作为计量配料环节的暂存料斗，配合下方的阀门实现精准的物料给料控制。结构设计时没有多余的复杂曲面，所有焊接位置都做了圆角过渡处理，避免物料在焊缝位置堆积残留，清理的时候也能快速冲刷干净，满足不同行业的卫生级或者工业级使用要求。
