双排链轮传动构件精密结构设计

　　在各类需要大扭矩传递、长距离传动的工业设备场景中，链轮与链条组成的啮合传动结构始终是可靠性优先的选型方案，不同于带传动存在打滑丢转、齿轮传动对中心距公差要求严苛的特性，链轮链条传动能在多尘、重载、启停频繁的工况下保持稳定的动力输出，从矿山输送线的重载牵引、农业机械的动力分配，到自动化生产线的节拍输送、机床辅机的进给传动，这类传动构件的结构合理性直接决定整套设备的无故障运行时长。

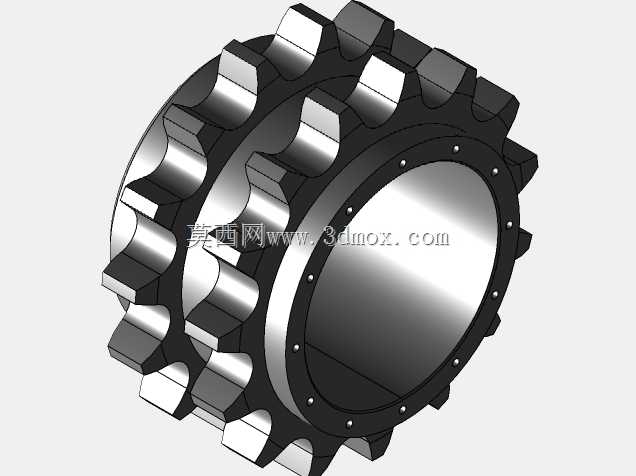

　　本次设计的双排链轮结构，核心思路是通过双排齿的对称布局，在不额外增大链轮径向尺寸的前提下，将单排齿承受的啮合力均匀分摊到两排齿面上，有效降低单齿接触应力，相比同模数同齿数的单排链轮，承载能力可提升近一倍，同时能抵消单排链条传动时产生的侧向分力，避免链轮轴长期受偏载出现弯曲变形、轴承偏磨的问题。齿形部分采用标准三圆弧一直线齿槽轮廓，建模时严格控制齿沟圆弧半径、工作段直线角度、齿顶圆弧的过渡公差，保证链条滚子进入啮合时能平滑贴合齿面，不会出现卡滞、冲击咬链的情况，齿面与滚子接触区域做了等距偏移处理，预留出实际加工时的热处理变形余量与润滑脂存储间隙，避免高速运转时齿面与滚子出现干摩擦。

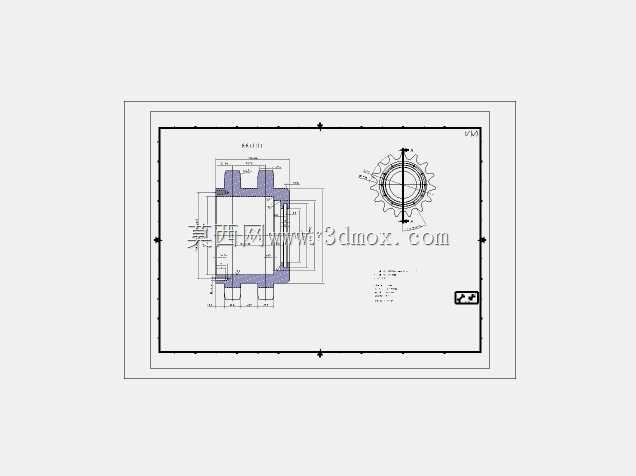

　　从安装边界来看，链轮内孔采用基孔制配合设计，可适配常用的平键连接结构，轮毂端面均匀分布的连接孔用于与轴端法兰做刚性锁固，相比传统的顶丝固定方式，法兰连接能传递更大扭矩，同时保证链轮的径向跳动公差控制在允许范围内，避免运转时出现链条跳齿、异响的问题。链轮本体的轮缘与轮毂之间采用等厚辐板结构，辐板上未开设减重孔，是考虑到重载工况下辐板开孔会产生应力集中，长期受交变载荷容易出现辐板开裂的问题，整体结构做了等强度优化，从齿根到轮毂的壁厚过渡平缓，不存在直角锐边的应力集中点，所有棱边都做了R0.5-R1的倒钝处理，既避免装配时划伤操作人员，也能消除热处理时的尖角应力开裂风险。

　　实际选型应用时，需要注意该链轮的中心距适配范围，两轴平行度偏差需控制在千分之二以内，否则会出现双排链条受力不均、单侧磨损加剧的问题；链条张紧度调整要预留合适的垂度，垂直安装时垂度控制在中心距的千分之二以内，水平安装时可适当放大到千分之三，避免过紧导致轴承受力过大、过松出现脱链问题。建模过程中对齿形的啮合间隙做了动态校验，模拟链条从进入啮合到退出啮合的全行程，确认每个滚子都能顺利落入齿槽，不存在干涉点，双排齿的周向位置度偏差控制在0.02mm以内，保证两排链条能同时受力，不会出现单排过载的情况。

　　这类链轮结构在设计时没有采用复杂的异形结构，所有尺寸都适配常规的机加工工艺，齿面可采用高频淬火处理提升表面硬度，芯部保持足够韧性兼顾抗冲击性能，不管是小批量设备维修替换，还是批量配套自动化生产线，都能直接对接加工流程，不需要额外做工艺调整。在输送线场景应用时，该链轮可搭配标准双排滚子链条，配合张紧轮结构实现长距离的物料牵引，相比齿轮传动不需要密闭的润滑箱体，维护时只需要定期补充润滑脂即可，对安装空间的要求更低，能适应各类开放式的传动布局；在农机设备的动力传输场景中，这种双排结构能应对田间作业时的突发载荷冲击，不会因为瞬时过载出现断齿问题，稳定传递柴油机输出的动力到行走机构与作业部件。
