多层立式方形钢制储料箱体结构设计

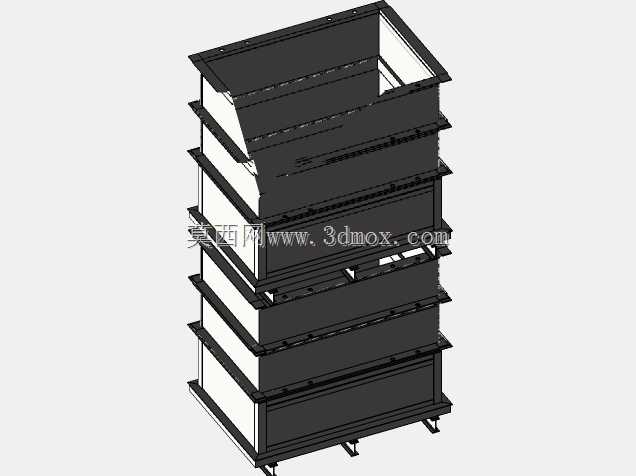

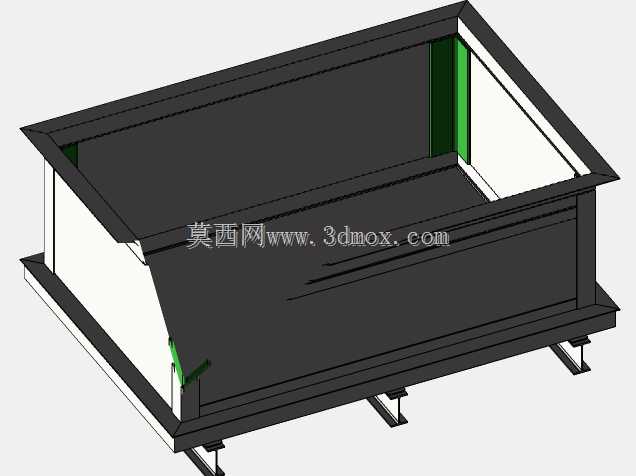

　　该多层立式方形钢制箱体主要应用于工业生产环节的散料、半成品件的暂存与中转工序，常见于五金加工、建材生产、粉体加工车间的工序间物料缓存场景，可直接对接上游出料设备与下游给料机构，作为生产线中间缓冲存储单元使用，也可独立作为车间零散物料的规整存储载体，适配颗粒状、块状、小型组装件等多种形态物料的存放需求。从结构功能来看，整体采用分段式层叠拼接设计，每一层箱体均为独立的框式焊接结构，层与层之间通过法兰边配合螺栓实现紧固连接，既可以根据实际存储容量需求灵活增减层数，也便于后期内部清理与局部构件的更换维护，底部设置的四个支脚为整体结构提供稳定支撑，支脚预留的安装孔可直接与车间地面预埋钢板或者设备安装机架做刚性固定，

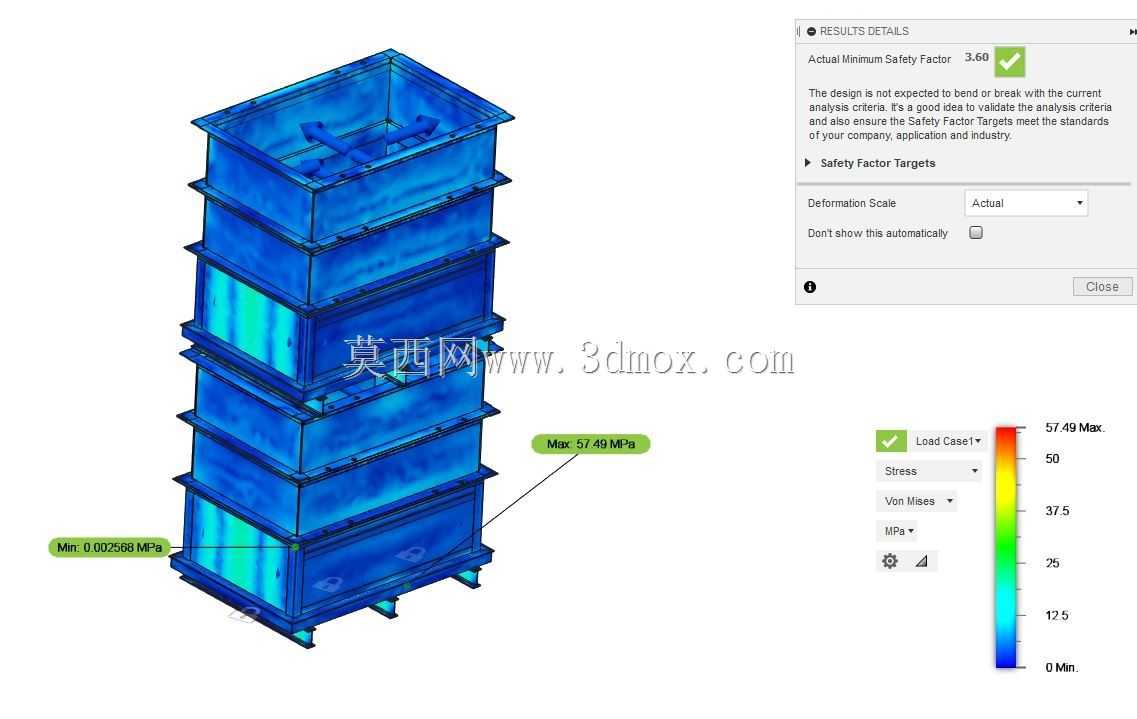

　　避免满载状态下出现侧倾或者移位问题。设计过程中首先针对满载工况做了受力边界梳理，箱体侧壁承受物料侧压力随深度增加逐步提升，因此下层壁板的板材厚度做了梯度加厚处理，同时在每层箱体的外壁设置了竖向加强筋与横向围边，抵消侧壁受物料挤压产生的外胀变形，从应力云图的分析结果可以看到，最大等效应力出现在下层壁板与底部框架的连接位置，数值控制在材料许用应力范围内，最小安全系数满足工业容器的常规设计要求，不会出现满载下的结构屈服或者焊缝开裂问题。外形尺寸方面，整体为方形截面立式布局，占地面积相对圆形储料仓更小，能够充分利用车间的竖向空间，减少平面占地，安装时需要预留侧边的操作空间用于层间螺栓的紧固与日常检查，顶部开口可对接皮带输送机、

　　振动给料机等上料设备，底部可根据需求加装卸料闸门或者振动出料机构，实现物料的定量排出。结构建模过程中对所有焊接接缝做了统一的焊脚尺寸规范，层间连接法兰的螺栓孔采用同轴度公差约束，保证多层拼接后整体的垂直度偏差控制在允许范围内，避免出现层间错位导致的密封不严或者物料卡滞问题，内壁所有焊缝做打磨平滑处理，减少物料挂壁残留的可能，针对有防潮需求的使用场景，还可在层间法兰处加装密封胶条实现箱体整体密封。从实际使用的适配性来看，该箱体结构没有复杂的运动构件，整体可靠性高，后期维护成本低，可根据存储物料的不同特性更换对应材质的壁板，比如存储腐蚀性物料时可更换不锈钢板材，存储较重的矿石类物料时可在内部加装耐磨衬板，基础结构的框架无需做大幅改动即可适配多种使用场景，建模时所有的安装配合面均做了公差标注，生产下料时可直接提取模型内的板材尺寸、开孔位置做数控切割，减少现场测绘的工作量，缩短生产加工的周期。
