三角框架式多滚轮导向承载机构

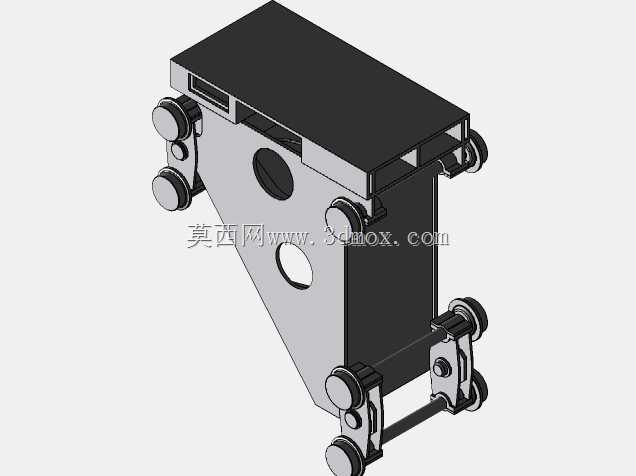

　　该三角框架式多滚轮导向承载机构，主要应用于垂直升降输送线、立体仓储巷道堆垛设备、重载直线导向工位的配套承载场景，作为沿固定轨道运行的移动承载基体使用，可在单侧或双侧布置的C型、工字型轨道上实现低阻力往复移动，适配需要在狭长空间内完成直线位移的物料转运、工位切换作业环节。从结构功能来看，整套机构以变截面三角焊接框架作为核心承载基体，框架主体采用钢板拼焊成型，三角构型的力学设计可在同等材料用量下获得更高的结构刚度，抵消承载过程中产生的侧向弯矩与垂直载荷，避免框架长期受力出现形变偏移。框架的三个斜边与底边位置共布置八组带偏心调节结构的滚轮组件，滚轮采用外圈包覆聚氨酯材质的轴承滚轮，既可以降低运行过程中的金属碰撞噪音，

　　也能通过偏心轴结构调整滚轮与轨道面的配合间隙，补偿框架加工、轨道安装带来的尺寸误差，保证滚轮与轨道接触面的预紧力处于合理区间，避免运行过程中出现卡滞、晃动问题。框架顶部预留了标准化的安装平面，平面上加工有阵列布置的螺纹安装孔与定位销孔，可直接对接载货台、工装夹具、执行机构等不同功能的上部组件，安装孔位的间距公差控制在±0.1mm范围内，可满足不同上部负载的快速换装需求，无需额外加工转接板即可完成装配。框架侧面开设的两个不同直径的贯通圆孔，分别用于穿设动力传输轴、布置传感检测线路，避免动力线缆、信号线路在设备运行过程中与周边结构产生剐蹭，同时圆孔的开孔位置经过力学仿真优化，避开了框架受力的主应力传递路径，

　　不会对整体结构强度造成明显削弱。框架下部设置的连接耳板与横向连杆，一方面用于连接驱动链条、同步带等动力输入组件，将外部驱动力均匀传递到整套移动机构上，避免单点受力导致的框架偏斜；另一方面横向连杆可作为两侧滚轮组件的辅助支撑，进一步提升下部滚轮组的结构稳定性，在承受偏载时减少滚轮轴的受力变形量。从安装边界尺寸来看，整套机构的宽度方向尺寸适配常规200-300mm间距的双轨道布置场景，框架整体高度可根据实际承载需求调整板材厚度与三角斜边的倾斜角度，滚轮的外伸量可通过偏心轴在5mm范围内调节，可适配轨道安装面±3mm的平面度误差，降低现场轨道安装的精度要求。在设计思路上，这套机构摒弃了传统方形承载框架冗余的材料布置，

　　通过三角构型将承载后的应力沿斜边板材直接传递到各组滚轮上，减少了应力集中点的出现，焊接完成后的框架经过去应力退火处理，可消除焊接过程中产生的内应力，避免长期使用后出现结构形变。滚轮组件采用模块化设计，单组滚轮可独立拆卸更换，当滚轮出现磨损后无需拆解整套框架，仅需松开偏心轴锁紧螺母即可完成滚轮更换，大幅降低后期维护的时间成本。在实际应用场景中，这类导向承载机构可替代传统的滑块导轨导向结构，在多粉尘、有少量切削液飞溅的车间环境下具备更强的适应性，滚轮的滚动接触形式相比滑块的滑动接触具备更小的运行阻力，对驱动电机的扭矩要求更低，同时多组滚轮的布置形式可承受更大的倾覆力矩，在承载偏置负载时依然能保持平稳运行，不会出现导轨啃咬、卡滞的问题。框架表面采用发黑防锈处理，可在常规室内仓储、加工车间环境下长期使用，无需额外做表面涂装即可满足防锈需求，若应用在潮湿、有腐蚀介质的场景，也可更换为不锈钢材质的框架与304不锈钢滚轮组件，适配不同工况的使用需求。
