多柱式旋转磁铁安装固定支架结构

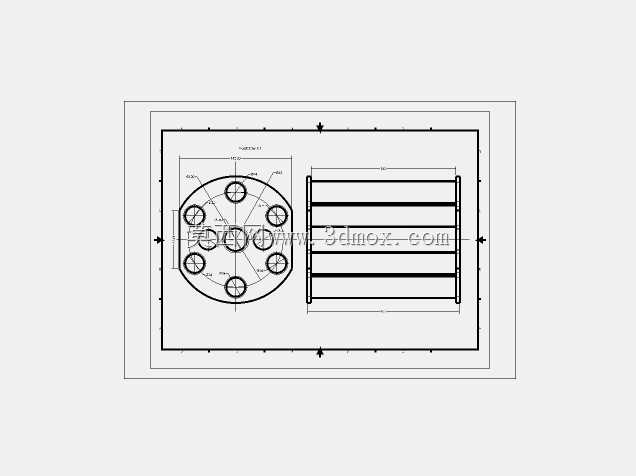

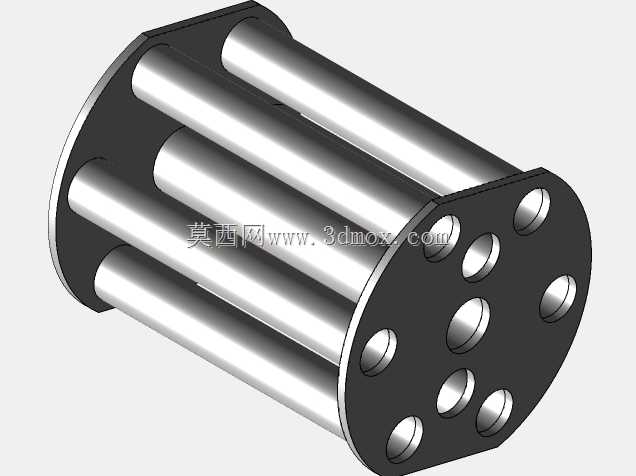

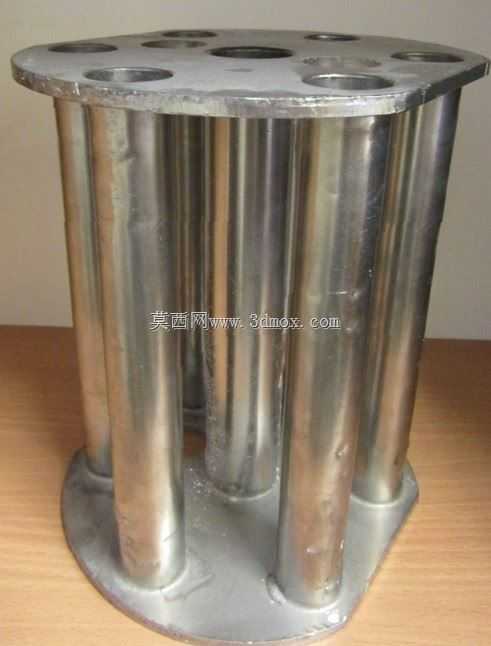

　　该支架主要应用于磁选设备、物料除铁装置的磁系承载场景，常见于粉体加工流水线、颗粒物料输送环节的旋转式除铁工位，作为永磁磁棒的承载基体，带动多根磁棒做周向旋转运动，让经过磁选区域的物料能够充分接触磁场作用范围，避免物料流道内出现磁场死角，提升铁磁性杂质的吸附剔除效率。从结构功能来看，支架采用两端圆形端板配合多根平行圆柱辊的框架式设计，两端端板上对应开设有与磁棒外径匹配的安装孔位，孔位沿端板周向均匀排布，可同时固定多根圆柱形磁棒，端板外侧预留的轴连接位可与外部驱动转轴配合，带动整个磁组做定轴旋转，旋转过程中磁棒表面吸附的铁杂质可随转动被外侧的刮屑装置连续剥离，无需停机清理磁棒表面，适配连续化生产的物料处理工况。

　　设计过程中优先考虑了磁棒的安装便捷性与整体结构的动平衡性能，端板上的安装孔采用等节距圆周排布，每根磁棒的安装位置到旋转中心的距离保持一致，单根磁棒的重量偏差控制在合理范围内，避免高速旋转时出现偏心振动，降低驱动端的轴承负载；两端端板与中间连接圆柱的连接采用过盈配合加定位销的组合固定方式，相比焊接结构可避免焊接变形导致的孔位同轴度偏差，保证每根磁棒安装后保持平行状态，不会出现磁棒端部翘曲刮碰外部密封罩壳的问题。安装边界方面，端板的外圆尺寸需匹配磁选腔的内部通径，支架整体装入磁选腔后，端板外圆与腔体内壁的间隙控制在3-5mm，既避免旋转过程中出现摩擦卡滞，也防止未经过磁场作用的物料从间隙处直接流过；

　　磁棒安装后两端伸出端板的长度需与端盖的密封槽尺寸匹配，保证磁棒端部不会与端盖发生干涉，同时支架的整体轴向长度需适配磁选腔的内部安装空间，驱动端的轴伸长度需与联轴器的安装尺寸匹配，保证动力传输的同轴度。实际工况应用中，该支架可根据处理物料的流量大小调整磁棒的安装数量，大流量工况下可增加磁棒排布密度，缩小磁棒之间的间隙，提升物料穿过磁场区域时的接触概率；针对高温物料处理场景，可更换耐高温材质的端板与连接柱，避免高温环境下结构变形导致磁棒松动。结构设计上没有多余的冗余特征，所有连接部位均做了圆角过渡处理，避免应力集中导致长期旋转工况下出现结构疲劳断裂，端板上的安装孔边缘做了倒角处理，方便磁棒装配时快速导入孔位，降低装配难度。
