工业密闭式快开清洁检修门结构设计

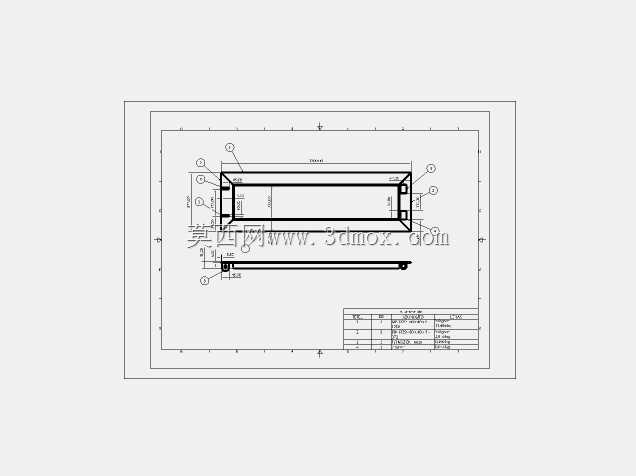

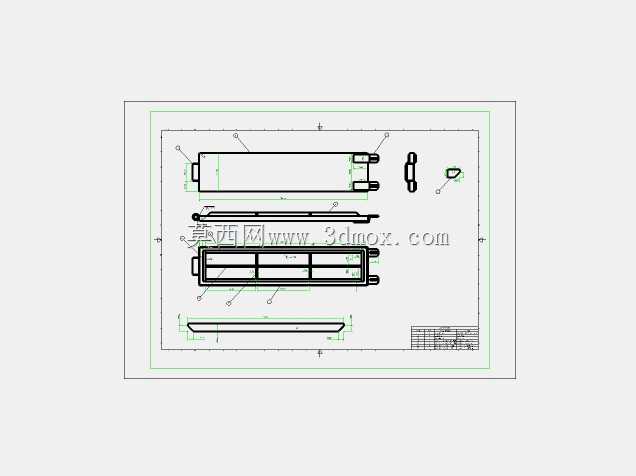

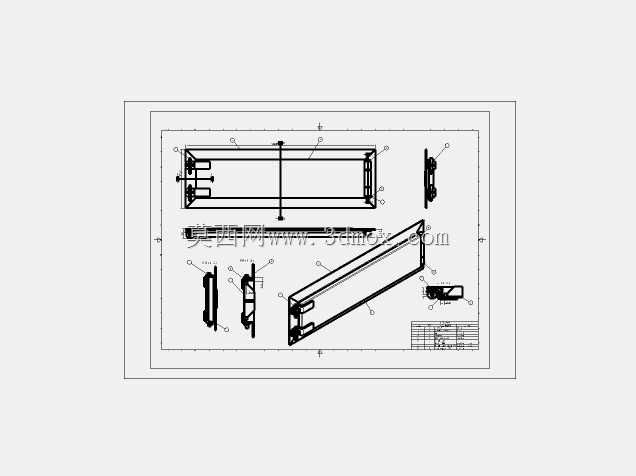

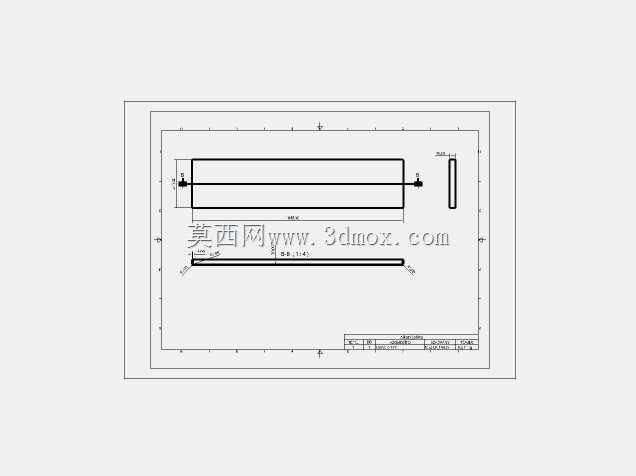

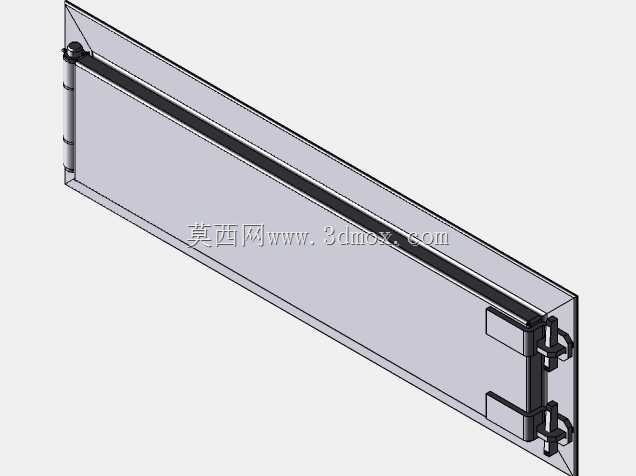

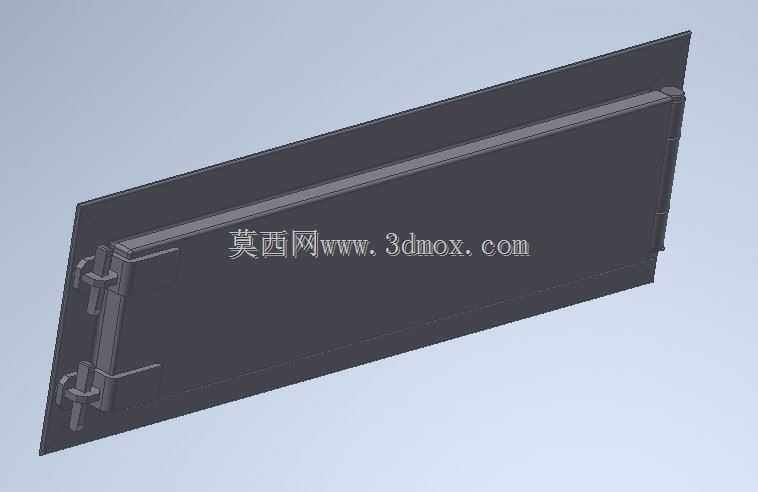

　　这款清洁门主要应用于工业通风管道、除尘设备箱体、粉体输送料仓、涂装设备腔体等需要定期开启清理内部积尘、残留物料、检修内部构件的场景，在食品加工粉体输送线、木工除尘系统、工业废气处理设备、粮食仓储输送设备中都能见到这类结构的身影，它的核心作用是在保证设备运行时腔体密闭性的前提下，给运维人员提供足够尺寸的操作开口，避免每次清洁都要拆解设备主体结构，大幅降低日常运维的工作量。从结构设计来看，这款清洁门采用平板式门体搭配侧边快开锁紧铰链的结构，门体主体为整块平整板材加工而成，背面可根据应用场景的压力需求选择加装密封胶条安装槽，闭合时胶条可完全贴合门框的密封面，能满足常规低压工况下的粉尘、气流密封需求，不会出现运行时漏风、漏粉的问题。

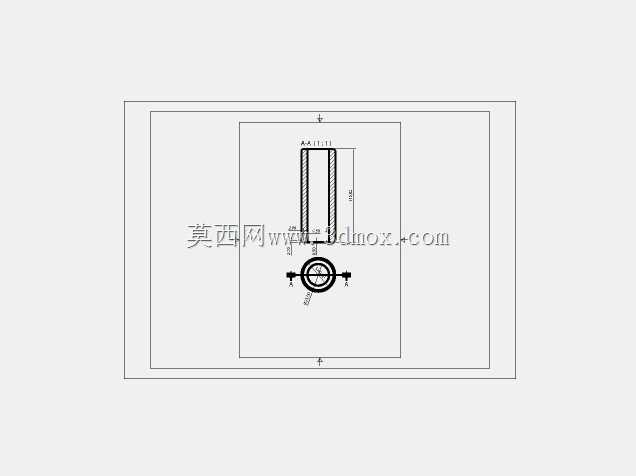

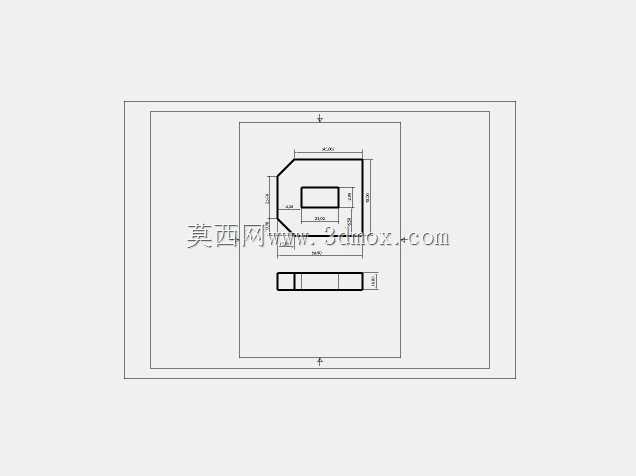

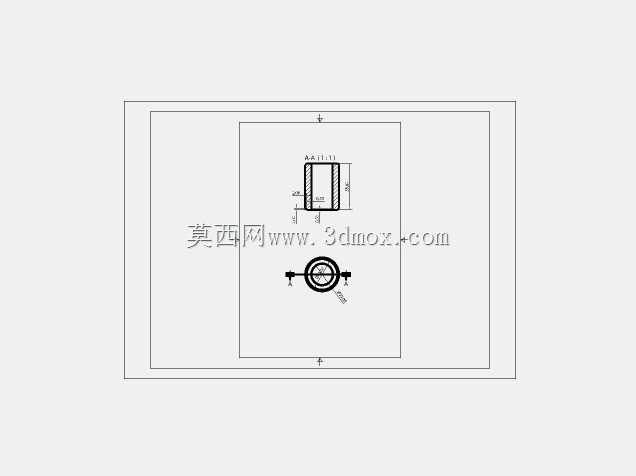

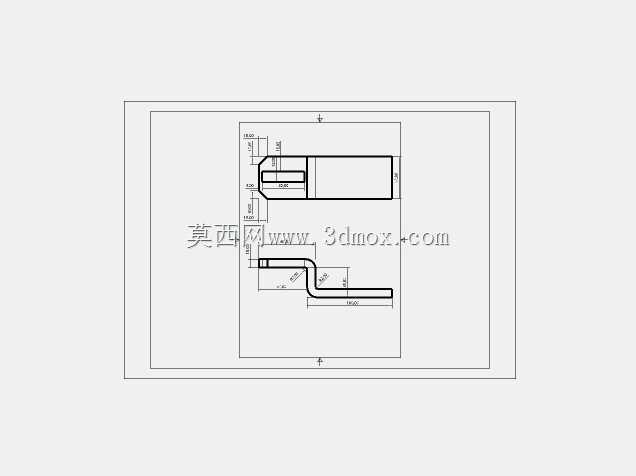

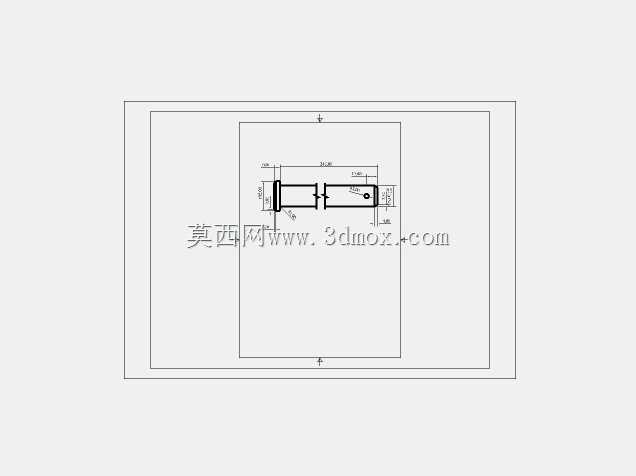

　　侧边的锁紧机构采用旋转压合式锁扣设计，不需要额外工具，运维人员徒手即可完成锁止与开启操作，锁扣的压合行程经过匹配设计，闭合旋转时可带动门体向门框方向均匀施压，让整圈密封胶条的压缩量保持一致，避免局部密封不严的问题，同时铰链侧采用可脱卸式销轴结构，当需要完全移除门体进行大尺寸构件检修时，只需拔出销轴即可将门体整体取下，不需要拆解整个门框结构，适配不同场景下的运维需求。设计过程中首先考虑的是安装边界的适配性，门框采用外翻边结构，可直接通过焊接、螺栓连接的方式固定在设备腔体的预留开口上，不需要额外制作转接法兰，适配不同厚度的设备壁板安装，门体的整体厚度控制在常规工业板材的选用范围内，不会占用过多设备外部空间，

　　同时锁扣与铰链的突出高度经过优化，安装后不会和周边的管线、支架产生干涉，在布局紧凑的设备集群中也能顺利安装使用。从实际使用的角度出发，这款清洁门的开启角度可达到180度，完全开启后门板可贴合在设备外壁上，不会遮挡操作开口，运维人员可顺利将手或者清洁工具伸入腔体内部，清理角落积料或者更换内部易损件，锁扣的受力点经过强度校核，在设备内部存在微负压或者微正压的工况下，不会出现锁扣脱开、门体被顶开的问题，同时门体表面无突出的尖锐棱角，运维操作时不会出现剐蹭受伤的风险。针对不同的应用场景，这款结构的尺寸可灵活调整，小尺寸版本可用于小型除尘设备的观察清洁口，大尺寸版本可满足人员进入大型料仓、风道内部检修的需求，

　　锁紧锁扣的数量可根据门体尺寸对应增加，大尺寸门体可在侧边均匀布置3-4个锁扣，保证整圈密封面的压力均匀，避免尺寸过大导致门体中部变形出现密封缝隙。在建模过程中，门体与门框的配合间隙控制在合理范围内，既不会因为间隙过小导致开关门卡顿，也不会因为间隙过大挤压密封胶条导致胶条过早磨损，锁扣的旋转轨迹做了干涉检查，全程旋转过程中不会和门体、门框产生剐蹭，铰链的转动阻尼经过匹配，门体开启后可在任意角度停留，不会出现自由滑落砸伤操作人员的问题。这类清洁门结构相比传统的螺栓紧固检修门，日常开关的效率提升明显，不需要逐个松紧螺栓，单次开启和闭合的时间可缩短到数秒，特别适合需要频繁清洁检查的生产场景，同时整体结构没有易损的复杂构件，长期使用只需要定期更换老化的密封胶条即可，维护成本极低，适配绝大多数工业常压设备的检修清洁需求。
