工业输送用轨道及滑动承载车厢结构

　　这套轨道加车厢的组合结构，主要面向车间内短距离定点物料转运、轻型工装工位间流转的应用场景，常见于五金加工车间工序间工件输送、仓储库区轻型货品的平面移位，也可适配自动化产线的工件载具滑动导向需求，相比皮带输送、辊筒输送的形式，这种刚性轨道搭配滑动车厢的结构，承载稳定性更强，对输送路径上的杂物容忍度更高，不会出现皮带跑偏、辊筒卡滞的常见故障，适合输送重量偏大、底部无平整支撑面的异形工件。

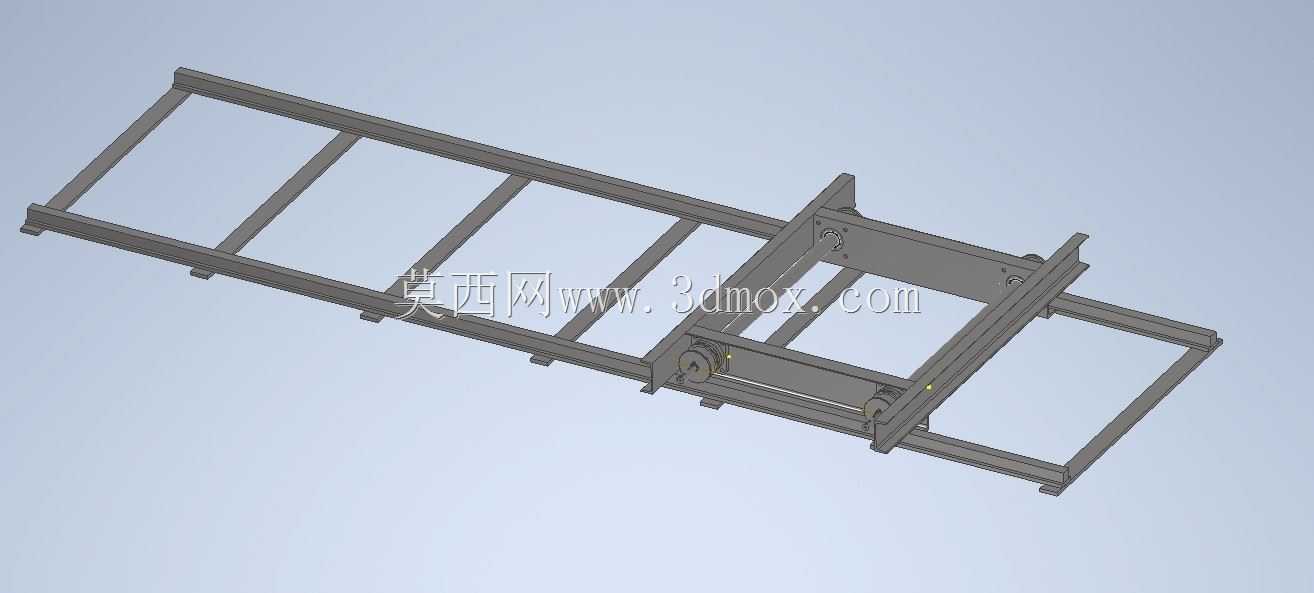

　　从功能特性来看，轨道部分采用双平行梁的框架式设计，两根主承载梁之间通过多根横向型钢拉结固定，整体形成刚度足够的梯状支撑结构，安装时可直接通过膨胀螺栓固定在混凝土地面，也可架设在设备支架上形成高架输送路径，轨道的上翼缘直接作为车厢行走轮的支撑面，表面做了平整处理，减少行走过程中的颠簸阻力。车厢部分为框架式焊接结构，底部设置的行走轮组卡在轨道梁的两侧，既可以沿轨道长度方向顺畅滑动，又能限制横向窜动，避免脱轨风险，车厢的上平面为平整安装面，可根据实际输送需求加装工件定位夹具、物料托盘、挡边结构，适配不同形态的被输送物件。

　　设计思路上，整体结构优先考虑加工与装配的便捷性，所有构件均采用标准型钢裁切后焊接成型，无需定制异形型材，普通机加工车间即可完成下料、焊接、钻孔的全流程加工，生产制造成本可控。轨道的分段连接位置设计了拼接连接板，可根据实际输送距离灵活拼接不同长度的轨道段，无需整体定制超长构件，方便运输与现场安装。车厢的轮组位置设计了可调间隙结构，长期使用出现磨损后，可通过调整轮组的安装位置补偿磨损量，延长整体结构的使用寿命，无需整体更换轮组或车厢框架。

　　安装边界方面，单段标准轨道的宽度适配常规车间通道的尺寸，安装时轨道底部与安装基础之间预留的调整间隙，可适配基础表面存在的少量不平整，通过垫铁调整即可保证轨道整体的水平度，无需对基础做高精度的找平处理。车厢的外形尺寸控制在轨道宽度的合理范围内，滑动过程中两侧与周边设备的安全预留距离满足车间安全规范要求，不会在行走过程中刮蹭周边的管线、设备机架。车厢的承载重心设计在行走轮组的支撑中心范围内，即使装载偏置的工件，也不会出现倾翻风险，轮组的承载能力按常规轻型输送的载荷冗余设计，可覆盖绝大多数车间内轻型工件的转运需求。

　　实际使用过程中，这套结构可搭配手动推送、气缸驱动、链条牵引等多种动力形式，无需对主体结构做大幅改动，仅需在车厢端部加装动力连接座即可适配不同的驱动方案，灵活度较高。轨道的两端可加装限位挡块，避免车厢滑动超出轨道行程，也可在指定工位位置加装定位销块，实现车厢到达工位后的精准定位，满足自动化产线的工件定位精度要求。所有焊接位置均做了焊后去应力处理，避免长期承重后出现焊接变形导致轨道弯曲、车厢卡滞的问题，行走轮采用耐磨钢材制作，摩擦阻力小，耐磨性能优异，日常维护仅需定期在轮轴位置加注润滑脂即可，维护成本极低。
