低成本法兰连接手动蝶阀结构设计

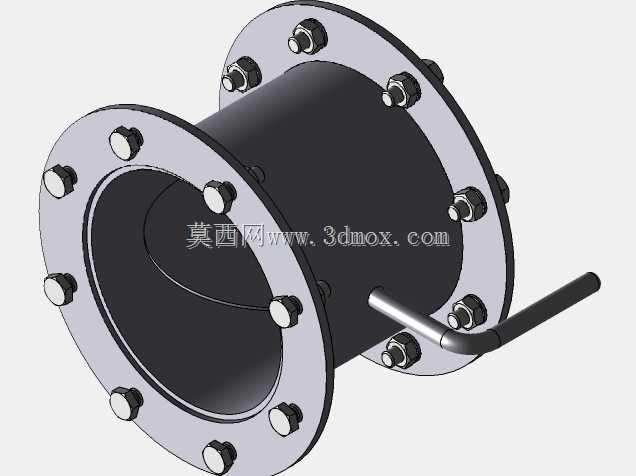

　　在常规低压流体输送的工况场景里，这类手动法兰蝶阀的应用覆盖度非常高，从厂区循环水管路、通风排气管道到普通工艺介质的通断控制，只要是压力等级不高、对密封泄漏等级要求不算严苛的管路段，都能见到这类结构的身影。不同于高精度中线蝶阀或者三偏心硬密封蝶阀的复杂结构，这款蝶阀的设计从一开始就瞄准了低成本量产的方向，所有零件都尽量采用常规易加工的材料，没有特殊的定制化型材或者复杂的曲面加工要求，阀体直接采用卷制圆筒焊接两端法兰的结构，不需要复杂的铸造模具投入，小批量生产时甚至可以直接用标准管材切割后焊接法兰盘，大幅压缩了生产前期的投入成本。

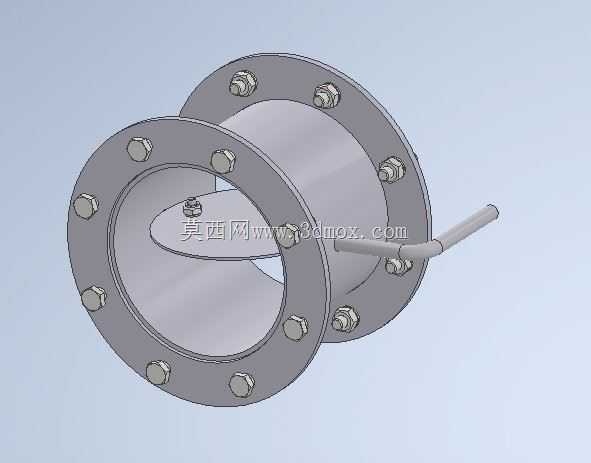

　　从功能实现逻辑来看，这款蝶阀依靠中间的圆形蝶板做90度回转来实现管路的通断与开度调节，阀杆直接穿过阀体侧壁连接外部的操作手柄，没有额外的减速机构或者助力结构，操作时直接扳动手柄就能带动蝶板转动，结构非常直接，日常维护时只需要定期检查阀杆处的密封填料，不需要拆解整个阀体就能完成易损件的更换。两端的法兰盘采用标准螺栓孔布局，匹配同公称通径的通用管路法兰，安装时不需要做特殊的适配改造，只要在法兰密封面加装常规的橡胶垫片，穿入配套螺栓对角拧紧就能完成安装，安装边界完全遵循通用法兰管路的设计规范，不需要额外预留超大的操作空间，手柄的转动半径也控制在常规手动操作阀的空间范围内，不会和周边的管路支架或者其他设备产生干涉。

　　设计过程中没有追求过高的密封性能，蝶板和阀体之间的密封采用简单的间隙配合加软质密封层的结构，允许存在微量的泄漏，这也正好匹配了它的应用场景——比如循环水、通风这类即使有微量泄漏也不会产生安全隐患或者介质损耗过大的工况，这种设计取舍换来了极低的加工精度要求，阀体和蝶板的配合面不需要做高精度的磨削加工，普通车床加工就能满足尺寸要求，螺栓全部采用标准外六角紧固件，没有特殊的防松或者定制紧固件需求，整阀的零件通用化率非常高，损坏后可以直接在五金市场采购替换零件，不需要找原厂定制配件。

　　从实际使用的反馈来看，这种结构的蝶阀虽然密封性能不算顶尖，但是在低压工况下的工作可靠性反而不低，因为结构简单，没有复杂的传动副，故障点非常少，即使出现阀杆卡涩的情况，只需要加注少量润滑脂就能恢复操作，不会像复杂结构的阀门那样因为一个小零件损坏就导致整阀报废。在管路布局设计时，这种蝶阀的结构长度比同通径的闸阀、截止阀短很多，能有效节省管路的安装空间，尤其是在空间紧凑的厂区管廊或者设备内部管路里，这种短结构长度的优势非常明显，不需要为了安装阀门额外拉长管路间距。

　　建模过程中需要注意的细节是法兰螺栓孔的位置度公差，虽然整体加工精度要求不高，但是螺栓孔的分布必须和标准法兰匹配，否则现场安装时会出现螺栓穿不进去的问题；阀杆和蝶板的连接位置要保证同轴度，否则转动时会出现蝶板蹭阀体的情况，导致操作力矩变大；手柄的长度要经过力矩核算，保证在公称压力下一个操作人员就能手动扳动，不需要加额外的加力杆，同时也要避免手柄过长导致操作时容易碰撞周边物体。另外，阀杆穿出阀体的位置要设计简单的填料函结构，用普通的石棉盘根或者橡胶圈就能实现密封，不需要设计复杂的机械密封结构，进一步压缩成本的同时也能满足低压工况的密封要求。
