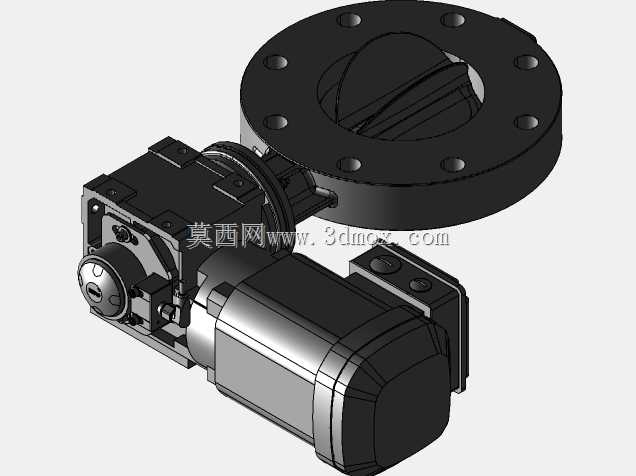

电动凸耳式蝶阀结构三维设计模型

　　这款电动驱动的凸耳式蝶阀，主要面向化工、市政给排水、暖通空调、食品加工等行业的流体管路截断与调节场景，在中低压工况的管路系统中承担介质通断、流量调节的核心作用，适配水、弱腐蚀性流体、洁净介质等多种输送介质的管路布设需求。从结构设计逻辑来看，整体采用驱动端与阀体直连的集成式布局，电动执行机构通过蜗轮蜗杆减速组件直接驱动阀杆转动，省去了额外的传动连接支架，既压缩了整体安装占用空间，也减少了传动环节的间隙累积，提升了阀板转动的控制精度。执行机构部分采用模块化的壳体设计，将驱动电机、减速组件、行程限位结构整合在封闭的金属壳体内，壳体表面预留的安装定位凸台与螺栓孔位，可直接适配常规的电动执行器安装标准，方便后期维护时的部件替换，

　　接线端的密封结构设计也能满足常规工业车间的防尘防溅要求，适配多数室内工业管路的安装环境。阀体部分采用凸耳式法兰连接结构，法兰端面上均匀布设的螺栓孔可直接与管路两端的法兰进行对夹安装，无需额外的对夹式紧固件，在管路单侧需要拆卸维护时，不会影响另一侧管路的密封状态，这一设计尤其适合需要分段检修的长距离管路布设场景，能大幅降低后期运维的拆装工作量。阀板采用流线型的弧面结构设计，在全开状态下阀板与管路流向平行，流道阻力系数远低于传统的平板式阀板，能有效降低管路输送过程中的压损，减少流体输送的动力消耗；阀板与阀座的密封面采用整周贴合的设计，转动过程中密封面的接触压力均匀分布，既能保证截断状态下的零泄漏要求，也能减少密封面的局部磨损，

　　延长阀门的整体使用寿命。从安装边界尺寸来看，法兰端的连接孔位严格遵循通用凸耳蝶阀的法兰标准，孔位分布圆直径、螺栓孔孔径、法兰端面厚度都匹配同口径管路的常规安装尺寸，设计建模时已经预留了法兰连接时的螺栓安装操作空间，执行机构侧的外轮廓尺寸也充分考虑了管路侧装、立装等不同安装姿态下的操作空间需求，阀杆的转动行程限位位置与执行机构的输出转角完全匹配，不会出现阀板过位转动或者关不到位的情况。建模过程中对所有配合面都做了公差适配的结构处理，阀杆与阀体的配合部位预留了密封件安装槽位，执行机构与阀体的连接止口做了同轴度定位设计，能保证装配后阀板与阀座的同轴度偏差控制在合理范围内，避免出现单侧密封面压合过紧导致的操作力矩过大问题。在功能特性上，

　　这款蝶阀既可以通过电动执行机构实现远程的开关控制，也能通过执行机构上的手动操作结构实现现场应急操作，在断电或者控制系统故障的情况下，依然可以通过手动方式完成阀门的开关动作，满足工业管路的安全操作要求。整体结构没有冗余的设计部件，所有零件的结构都充分考虑了加工工艺性，壳体类零件采用压铸成型的结构设计，轴类零件采用常规的车削加工即可完成，密封件都采用标准件选型，能有效降低产品的生产制造成本，同时也方便后期运维过程中的备件采购与替换。
