带蜗杆驱动的长管路蝶阀组结构设计

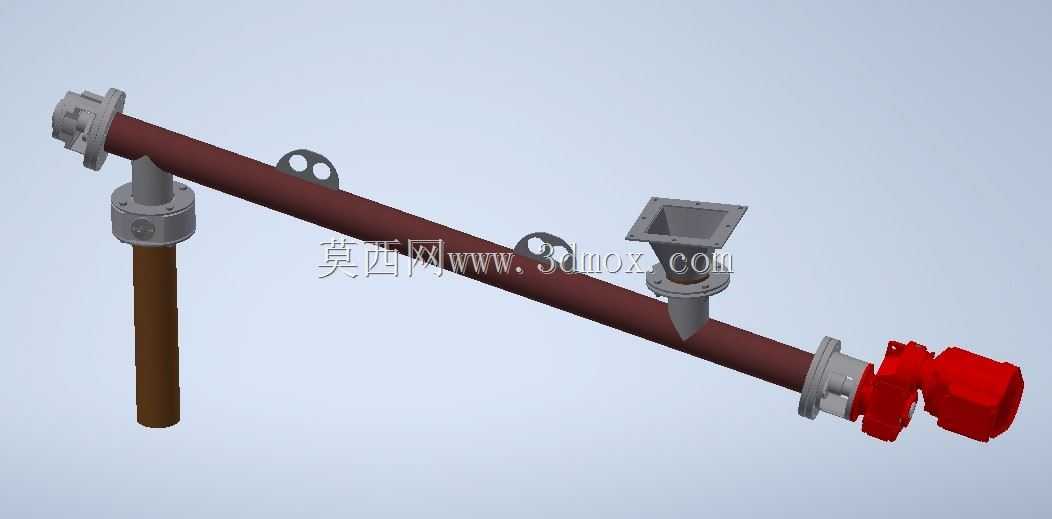

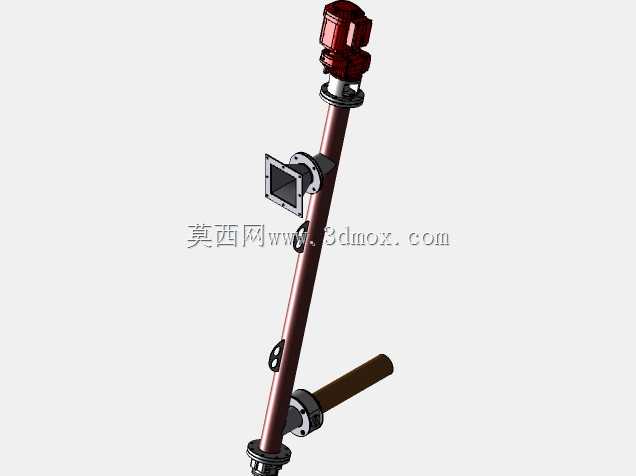

　　这套带蜗杆驱动的长管路蝶阀组，主要应用在粉体输送、低压流体长距离管线的分支截流场景，常见于粮食加工、建材粉料输送、中小型化工流体输送的管廊布设环节，区别于普通法兰式单蝶阀，该结构将阀门驱动端、管路主体、分支出料接口整合为一体化装配结构，省去了现场拼接多段法兰、额外加装支座的工序，适配现场安装空间局促、管线分支点位固定的布设需求。从结构功能来看，长管主体采用等径直管设计，两端预留标准法兰连接位，可直接对接同管径的上下游管线，管身集成的蜗杆驱动蝶阀，通过蜗轮蜗杆副的减速增扭作用，可在低压工况下实现阀板的平稳启闭，相比手柄式蝶阀，蜗杆驱动结构可实现阀板开度的任意位置锁止，不会因为管线内流体的脉动冲击出现阀板自行移位的问题，

　　适配需要精准调节管路流量的工况。管身附带的垂直向下支管与斜向方口出料接口，分别适配不同的出料需求：垂直支管可对接下方的计量设备或者储料仓，实现主管路物料的定点卸料；斜向方口则适配方形截面的溜槽连接，多用于散装粉料的快速分料场景，两个接口的位置经过排布，不会与蜗杆驱动机构、端部法兰的安装操作空间产生干涉，现场安装时无需额外切割调整管体。设计过程中，首先确定了主管路的通径基准，所有接口的安装法兰尺寸均匹配对应通径的管路连接标准，蜗杆驱动端的安装座与管身采用焊接式固定结构，建模时预先留足了驱动端手轮（或配套减速电机）的操作空间，避免安装后出现手轮无法整周转动、检修时无法拆卸驱动端端盖的问题。管身上设置的两个吊耳结构，

　　是针对长管整体吊装的需求设计，吊耳的开孔位置经过重心核算，吊装时管体可保持水平状态，不会出现一端倾斜磕碰法兰密封面的问题，吊耳的厚度与开孔尺寸适配常规吊装卸扣的规格，现场无需额外焊接临时吊点。安装边界方面，主管路两端法兰的端面间距根据常规管廊支架的跨距设置，可直接架设在标准间距的管路支架上，无需额外增设中间支撑；垂直支管的下端面与主管路轴线的垂直距离，预留了法兰对接的操作空间，安装螺栓时可顺利放入扳手完成紧固；斜向方口的法兰端面与主管路的夹角设置为45度，既可以保证粉料出料时的流畅性，避免物料在接口处堆积堵料，也不会因为角度过陡导致方口下方的溜槽安装空间不足。蜗杆驱动机构的输出轴与蝶阀阀杆采用键连接，建模时预留了键槽的配合公差，

　　装配时可直接压装到位，驱动端的密封结构采用填料密封，可适配低压粉体、无腐蚀性流体的密封需求，避免物料从阀杆位置泄漏。整套结构的所有连接法兰均采用统一的螺栓孔分布标准，现场安装时可直接匹配标准紧固件，无需单独定制连接件；管身的壁厚根据低压输送工况的承压要求设置，既满足结构强度需求，也不会因为壁厚过大导致整体重量超标，增加吊装与支架的负载。在实际工况应用中，该结构可直接替换原有管线中需要单独加装蝶阀、分支管的管段，减少了现场的焊缝数量，降低了管线泄漏的风险，同时蜗杆驱动的结构可在管线带压的状态下平稳操作，不会出现普通手柄蝶阀开关时扭矩突增、操作费力的问题，适合安装位置较高、操作人员无法施加较大操作力的高位管廊场景。
