CNC加工中心Z轴对刀检测传感装置

　　在数控加工的实际生产场景里，Z轴对刀精度直接决定了批量零件的加工尺寸一致性，这款Z轴CNC传感器就是为解决立式加工中心、精雕机、数控铣床的Z向自动对刀需求设计的核心检测部件。从实际使用场景来看，这类传感器通常安装在机床工作台的非加工行程区域，避开工件装夹、刀具走刀的干涉范围，当加工程序执行到对刀指令时，主轴带动刀具沿Z轴向下移动，刀尖接触到传感器顶部的硬质合金检测面时，传感器内部的触发机构会瞬间输出通断信号给机床数控系统，系统立刻记录当前Z轴坐标值，自动计算刀具长度补偿参数，整个对刀过程无需人工塞尺、试切对刀，能把对刀误差控制在微米级，同时大幅缩短单件加工的辅助准备时间，尤其适合多刀具批量加工的生产场景，比如模具钢精雕、铝合金零件批量铣削、五金件CNC量产等工况，能有效避免人工对刀的主观误差，减少因对刀偏差导致的零件报废、撞刀事故。

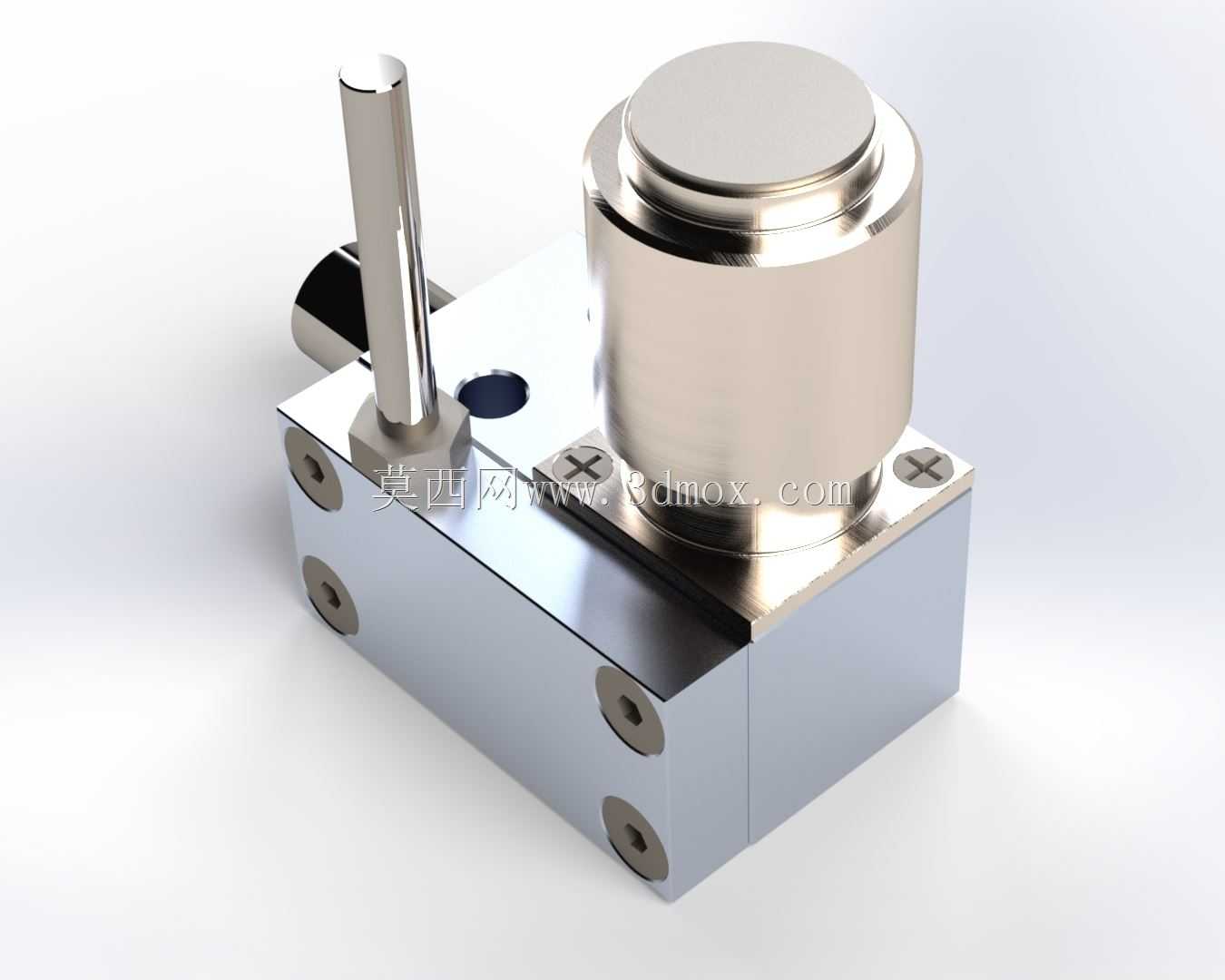

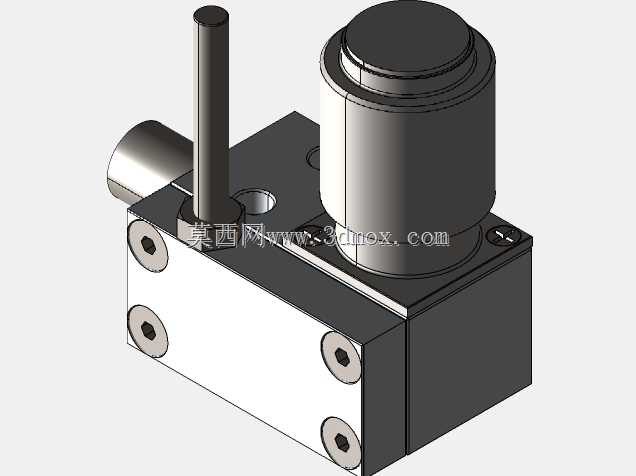

　　从结构设计思路来看，这款传感器采用了分体式模块化布局，主体分为检测触发头、安装基座、侧置触发杆三个核心部分。顶部的圆柱形检测头采用高硬度耐磨材质制作，表面做了镜面抛光处理，既可以保证刀尖接触时的受力均匀，也能长期耐受高速钢、硬质合金刀具的反复触碰，减少磨损带来的精度漂移；检测头和基座之间设计了密封防护结构，能阻挡加工过程中的切削液、金属碎屑进入内部触发机构，适配湿式加工、油雾浓度高的车间环境。安装基座采用方形不锈钢块加工而成，基座侧面和底面都设计了内螺纹安装孔，既可以通过底面的孔位直接锁附在机床工作台的T型槽上，也可以通过侧面的安装孔配合L型支架做侧装固定，适配不同机床的工作台布局，基座的边角做了倒角处理，避免安装时划伤操作人员，也减少切屑在边角的堆积。侧置的金属触发杆是手动对刀的备用触发结构，当自动对刀程序需要手动校准时，可以通过扳动这个触杆模拟刀具接触的触发状态，方便设备调试、精度校准的时候使用，触杆采用圆柱光轴设计，表面做了硬化处理，长期扳动也不会出现变形、卡滞的问题。

　　从安装边界和尺寸适配的角度来说，这款传感器的整体高度控制在较低的区间，不会占用过多的Z轴行程空间，对于Z轴行程有限的小型精雕机、桌面型CNC设备也能适配；基座的长宽尺寸经过优化，安装时只需要在工作台上预留出略大于基座的平面区域即可，不会和常用的平口钳、吸盘夹具产生干涉。传感器的信号输出接口设置在基座的侧后方，走线可以沿着工作台的线槽排布，避免走刀过程中刀具刮到线缆。内部的触发机构采用了高灵敏度的机械触点配合预压弹簧结构，触发力经过精准调校，既可以保证小直径刀具接触时能可靠触发，不会因为触发力过大顶弯细小刀具，也能避免切削液冲击、机床振动带来的误触发问题，触发重复精度可以满足绝大多数精密加工的需求。

　　在实际选型适配的时候，需要注意这款传感器的触发行程范围，安装时要保证检测面的初始高度在主轴的行程范围内，同时要在机床PLC程序里设置对应的对刀下降速度，快速移动到距离检测面一定距离后切换为慢速进给，避免快速下刀撞坏传感器或者刀具。日常维护的时候只需要定期清理检测面的切屑和切削液残留，检查安装螺丝的紧固状态即可，不需要复杂的校准流程，长期使用后如果出现精度漂移，可以通过侧置的触发杆配合百分表做零点校准，操作门槛很低，适合车间一线操作人员日常维护使用。
