手动式包装盒冲孔加工工装结构

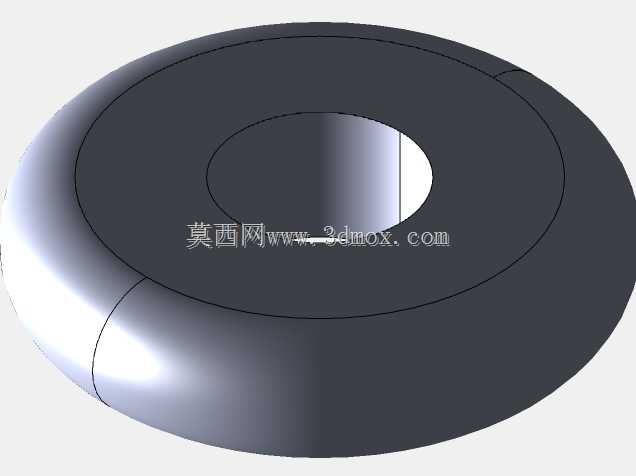

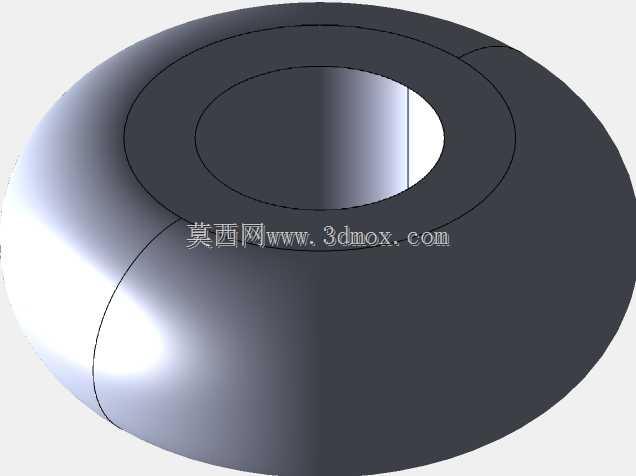

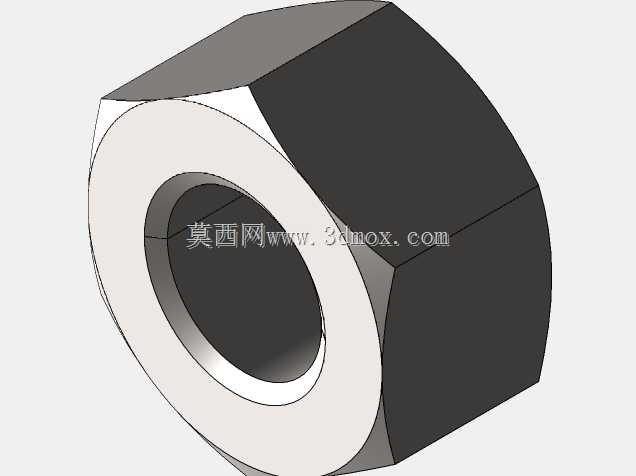

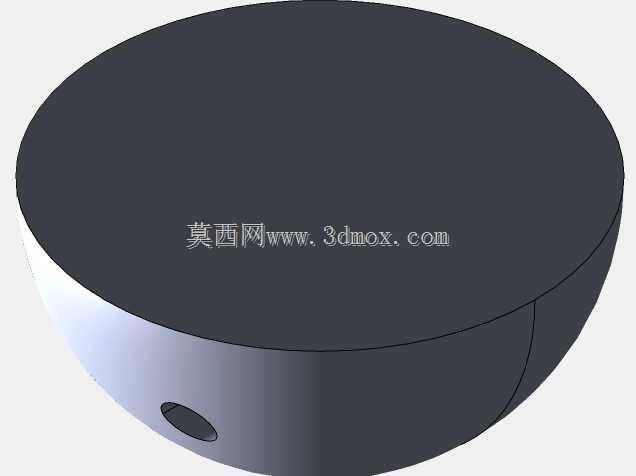

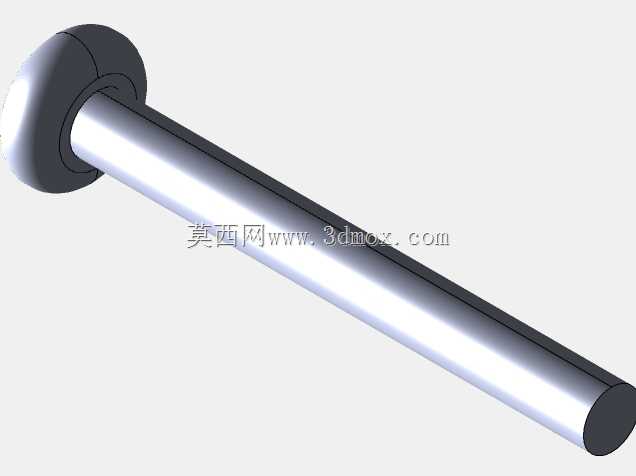

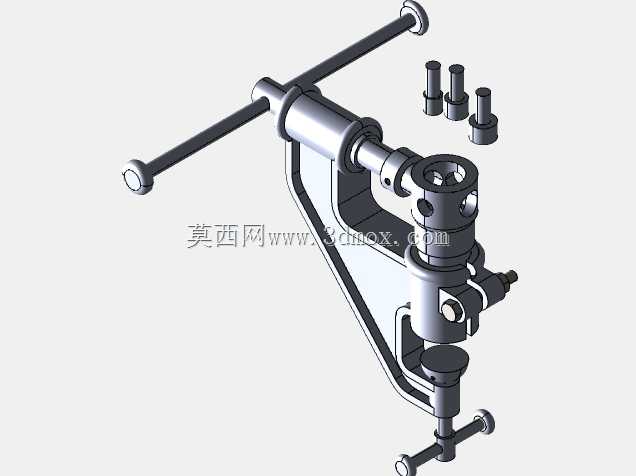

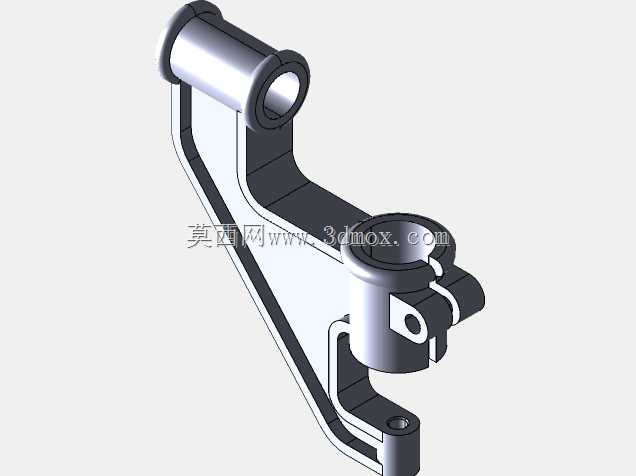

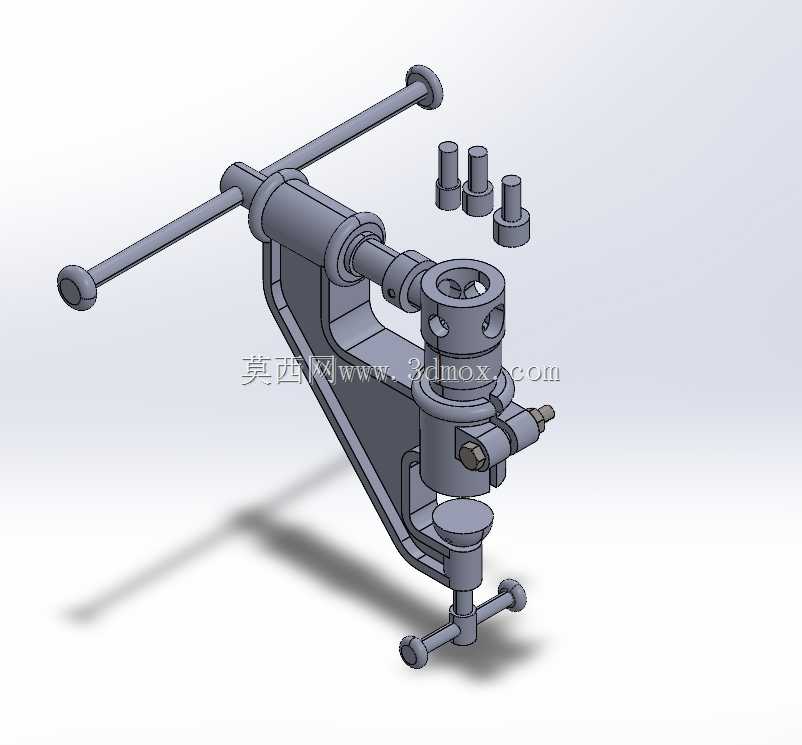

　　这款手动冲孔工装主要面向纸质、薄塑类包装盒的生产加工场景，适配小批量包装生产、打样车间、线下包装定制门店的作业需求，可在包装盒的指定位置完成预设孔径的冲孔作业，替代传统手工钻孔、裁切的低效加工方式，避免孔位毛边、位置偏移的常见加工缺陷。工装整体采用C型开式机架结构，这种结构设计的核心考量是为包装盒上下料留出足够的操作空间，C型开口的纵深尺寸可覆盖常规折叠包装盒的单边加工宽度，作业时无需将包装盒整体套入设备，只需将待冲孔的部位对准下模工位即可完成定位，大幅降低上下料的操作难度，尤其适配已完成折叠成型的包装盒侧壁冲孔需求，避免破坏包装盒的整体成型结构。设备的动力输入采用双侧横置手杆结构，手杆与内部的螺旋进给机构直连，

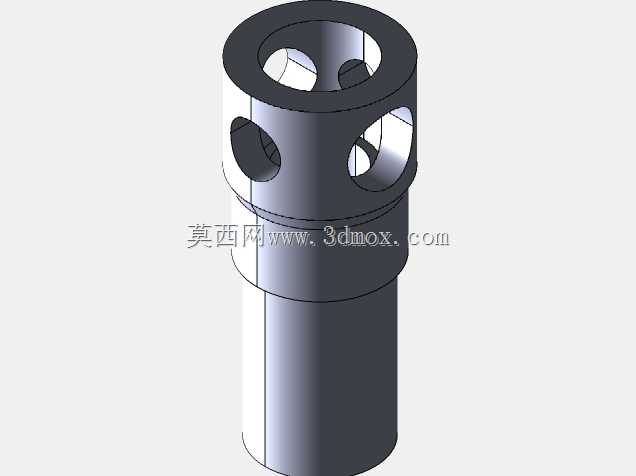

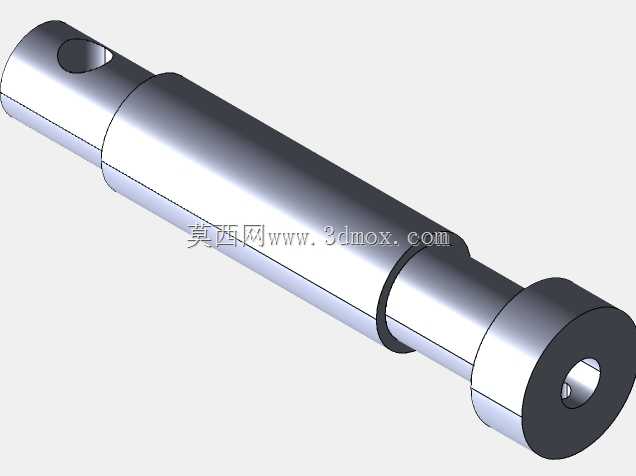

　　操作人员可通过双手握持手杆施加旋转力矩，将旋转运动转换为冲头的垂直向下进给运动，螺旋副的传动比经过匹配设计，操作人员施加较小的手动力即可输出足够的冲孔压力，可轻松冲切0.5-2mm厚度的灰板纸、瓦楞纸、薄PVC片材等常见包装材料，冲切过程无冲击噪音，作业稳定性优于杠杆式手动冲压结构。冲头部位采用快换式夹头设计，可根据不同的冲孔孔径需求快速更换对应规格的冲头，配套的不同规格冲头可覆盖包装加工中常见的透气孔、挂孔、穿绳孔等孔径需求，夹头的锁紧结构采用侧置紧定螺钉，更换冲头时无需额外专用工具，徒手即可完成松紧操作，适配小批量生产中频繁切换孔型的作业需求。下模工位采用可调式支撑结构，下方的调节手轮可调整下模的支撑高度，

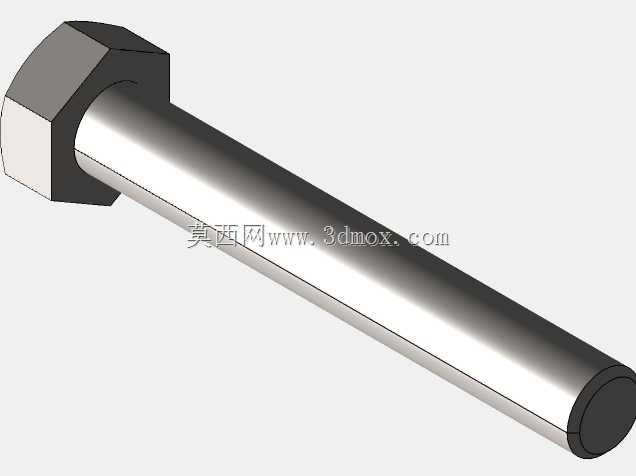

　　适配不同厚度的包装盒加工需求，同时下模表面开有与冲头精准对位的落料孔，冲切产生的废料可通过落料孔直接排出，不会堆积在工位表面影响后续加工对位。机架的底部设置有可调节的固定支脚，可通过支脚调整设备的水平度，既可以直接放置在工作台面使用，也可以通过支脚的安装孔将设备固定在专用工作台面上，避免冲孔作业时设备移位影响加工精度。设备的整体外形尺寸紧凑，横向手杆的最大回转半径经过优化，不会占用过多的工作台面空间，安装时只需预留出手杆回转的操作空间即可，无需额外的动力源接入，纯机械结构的设计故障率极低，日常维护仅需定期在螺旋进给副部位添加润滑脂即可，无需复杂的保养操作。从结构设计逻辑来看，这款工装没有采用复杂的气动或电动驱动结构，

　　核心是针对小批量包装加工场景的成本与实用性需求，在保证冲孔精度与操作便利性的前提下，尽可能简化结构降低制造成本，同时兼顾不同规格包装盒的加工适配性，机架的C型结构经过受力校核，在最大冲孔压力下机架的形变量控制在允许范围内，可保证冲头与下模的同轴度，避免冲头啃模、孔位倾斜的问题。定位部位没有设置复杂的定位靠山，操作人员可根据包装盒上的预加工标记手动对位，这种设计虽然没有自动定位的高效率，但适配性更强，可应对不同形状、不同冲孔位置的包装盒加工需求，不会被固定定位结构限制加工范围，尤其适合包装打样阶段的灵活加工需求，打样人员可快速调整冲孔位置完成样品制作，无需调整复杂的定位机构。冲头的进给行程设置有硬限位，可避免操作人员进给过度损坏冲头或下模，当冲头完成冲孔动作到达下止点时，螺旋进给机构会触发行程限位，无法继续向下进给，可有效保护冲头刃口，延长冲头的使用寿命。
