带安装底座的方形轴承支撑固定座

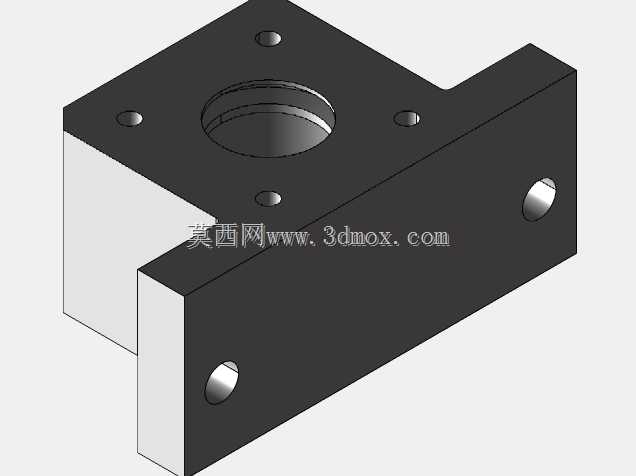

　　这类带侧装法兰与底部安装脚的一体式轴承支撑座，常见于中小型自动化输送线、精密模组滑台、小型机床进给机构的传动端支撑场景，主要作用是为旋转轴系提供稳定的径向与轴向支撑，抵消轴运转过程中产生的径向载荷与少量轴向窜动，保证轴系的回转精度与运行稳定性。从结构设计来看，主体采用方块式主体加单侧延伸安装底座的构型，主体正面加工有贯穿的轴承安装孔，孔周均匀分布四个螺纹安装孔，用于安装轴承端盖或者轴向限位压盖，防止轴承在运转过程中从孔内脱出；主体侧端面同样预留了安装孔位，可适配不同的安装朝向需求，满足设备内部紧凑空间的多姿态安装要求。底部延伸的安装底座上加工有沉头安装孔，安装时可通过内六角螺栓将整个支撑座固定在设备的安装基板或者型材架上，

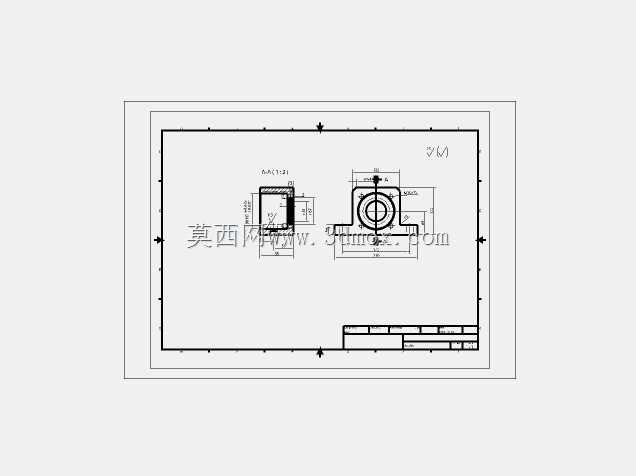

　　沉头孔的设计能够保证螺栓头完全沉入座体内部，不会突出底座平面影响安装贴合度，同时避免螺栓头与周边运动部件产生干涉。设计过程中，轴承安装孔的同轴度、安装孔与底座平面的垂直度是核心管控公差，通常轴承孔的尺寸公差会按照H7精度加工，保证与标准轴承外圈的过渡配合，既方便轴承的压装，又能避免配合过松导致轴承跑外圈的问题。底座安装面需要做铣平处理，保证安装时座体与安装基面的贴合率不低于85%，避免安装后出现座体倾斜，导致轴系产生附加弯矩，加剧轴承磨损。从安装边界来看，这类支撑座的整体外廓尺寸适配常用的20mm、25mm内径的深沟球轴承或者角接触轴承，底座的两个安装孔中心距通常按照标准模组的安装孔距设计，可直接替换同规格的标准支撑座，

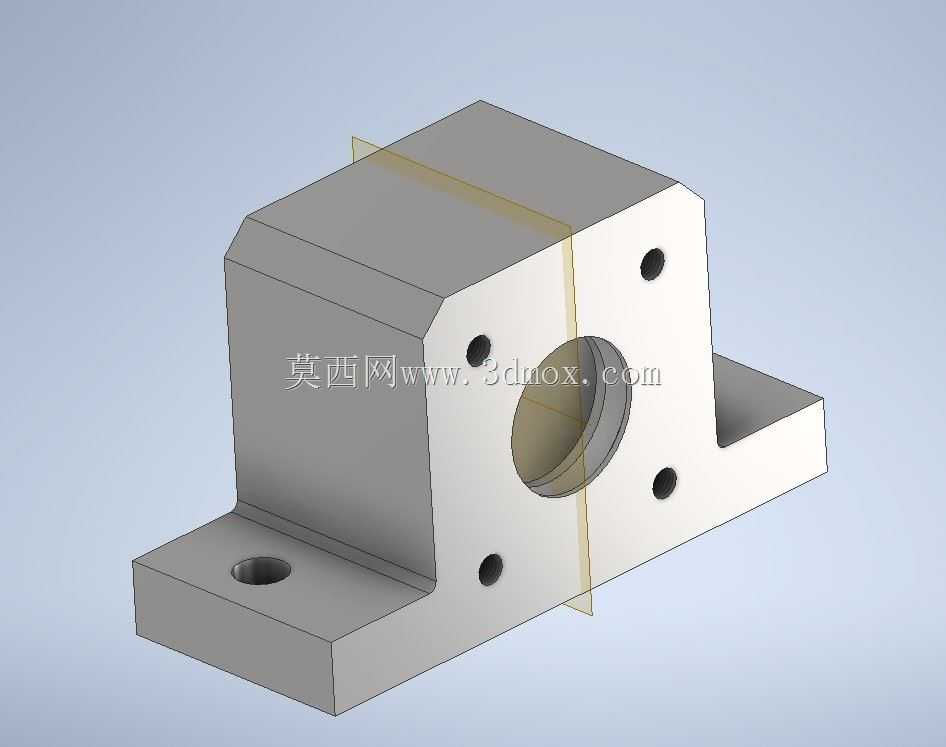

　　不需要额外修改安装基板的孔位。主体的方块构型相比传统的菱形法兰轴承座，拥有更好的结构刚性，在承受较大径向冲击载荷的工况下，座体的形变量更小，能够更好地保持轴承的工作游隙，延长轴承的使用寿命。在实际选型应用中，需要根据所支撑轴的直径、传递的扭矩大小、载荷方向来确认座体的材质与加工工艺，常规轻载工况下采用6061铝合金加工即可满足使用需求，重量轻且加工成本低；中重载或者有切削液、粉尘腐蚀的工况下，则会采用45号钢或者不锈钢材质加工，表面做发黑或者钝化处理，提升座体的强度与耐腐蚀性。座体上的半剖结构示意是建模过程中的剖面展示，实际成品为整体实心结构，不存在剖分缝，整体刚性远高于剖分式轴承座，适合对支撑刚性要求较高的精密传动场景。

　　安装时需要注意，轴承压入座体孔内后，要保证轴承端面与座体孔的台阶面完全贴合，再安装侧端的压盖，压盖的压紧力要均匀，避免压盖倾斜导致轴承内圈偏斜，影响轴的回转精度。底部安装螺栓需要按照对角顺序逐步拧紧，保证座体底面与安装基面完全贴合，避免单颗螺栓过紧导致座体产生变形，挤压轴承外圈导致轴承卡滞。这类支撑座在3C自动化检测设备、小型包装机械的送料机构、桌面级数控设备的传动系统中应用十分广泛，相比一体式的轴承箱结构，体积更小，安装更灵活，能够有效节省设备内部的安装空间，同时标准化的安装尺寸也方便后期的维护更换，不需要对设备主体结构做改动即可完成备件替换。
