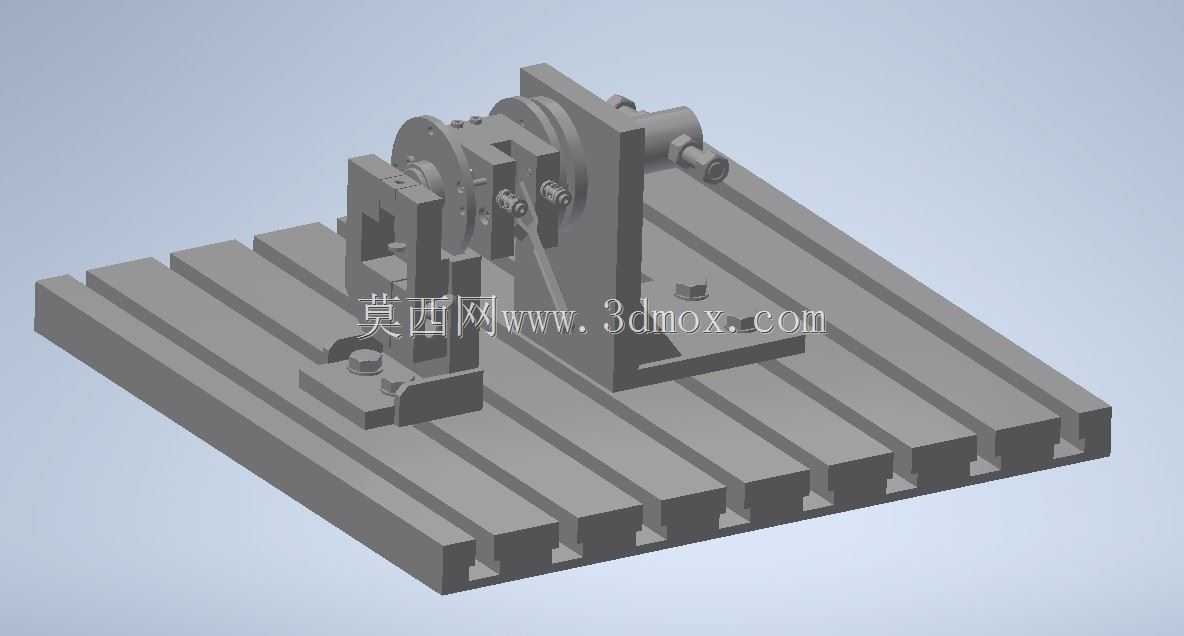

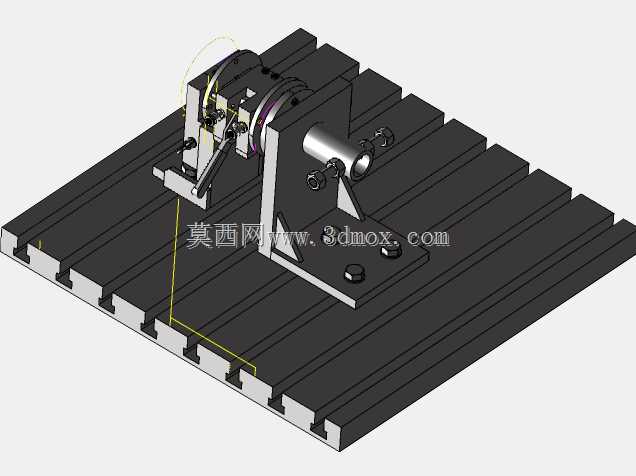

钻孔定位工装夹具三维结构设计

　　这套钻孔定位工装的设计初衷，是解决小批量轴类、盘类零件径向钻孔工序中，装夹找正耗时久、孔位角度偏差超差的常见加工痛点，在普通台钻、立式钻床的加工场景下都能适配使用，不需要对原有钻床设备做任何改造，直接通过底部T型槽压板就能完成固定安装。工装底座采用标准T型槽平台结构，槽宽、槽距符合通用机床工作台的装夹尺寸规范，安装时只需要将底座基准面与钻床工作台面贴合，用T型螺栓穿过槽位锁紧即可，不需要额外制作过渡连接板，安装边界能适配市面上多数中小型立式钻床的工作台尺寸，不会出现超出工作台行程、干涉钻床主轴升降的问题。

　　从功能结构来看，整套工装分为工件装夹单元、角度定位单元、支撑锁紧单元三个核心部分。工件装夹端采用三爪自定心卡盘结构，能适配不同直径的轴类、盘类待加工工件，卡盘与后侧的分度回转盘刚性连接，回转盘侧面设置有等分定位销孔，能实现常用角度的快速分度定位，不需要每次钻孔前都用百分表找正工件角度，能大幅减少单件加工的辅助时间。支撑锁紧单元设置在卡盘的对侧，采用可调节高度的V型支撑块，针对长度较大的轴类工件，能在工件悬臂端提供稳定支撑，避免钻孔时工件受钻削力产生挠曲变形，支撑块的高度可以通过下方的锁紧螺栓快速调整，适配不同直径工件的中心高要求，保证待加工孔的中心与钻床主轴中心重合。

　　设计过程中重点考虑了工装的刚性与操作便捷性的平衡，所有受力部件都采用铸铁材质做时效处理，避免长期使用后出现应力变形，各转动配合面都做了磨削加工，保证回转定位的重复精度。角度定位的插销采用弹簧顶紧结构，操作时只需要拉起插销转动回转盘到对应角度，松开插销就能自动卡入定位孔完成锁紧，不需要额外拧动锁紧螺母，单人就能完成工件装夹、角度调整、钻孔加工的全流程操作。在实际加工场景中，这类工装尤其适合机修车间、高校实训车间、小型五金加工厂的小批量零件加工，不需要投入高额的数控钻床设备成本，就能保证钻孔的位置度与角度精度，加工出来的孔位偏差能控制在0.05mm以内，满足一般机械零件的装配精度要求。

　　工装的整体外形尺寸经过优化，在保证足够装夹行程的前提下尽可能缩小占地面积，底座长度控制在普通钻床工作台的有效装夹范围内，宽度方向不会超出工作台两侧边缘，安装后不会影响钻床原有工作台的前后移动行程。各部件之间的连接都采用内六角螺栓锁紧，没有突出的外露磕碰结构，日常清理铁屑时不会出现勾挂抹布、划伤操作人员的问题，定位销孔等容易进入铁屑的部位都设计了防尘挡边，减少日常维护的工作量。针对不同的钻孔加工需求，这套工装还可以快速更换卡盘规格，适配更大直径范围的工件，不需要更换整个底座，只需要拆卸卡盘的连接螺栓就能完成替换，拓展性较强。在钻削加工过程中，工装的整体重心落在底座中心位置，即使承受较大的轴向钻削力也不会出现翘曲、晃动的问题，不需要额外加装地脚固定，装夹稳定性完全满足常规钻削加工的切削参数要求。
