公制轴用SKF适配紧定套筒结构

项目分类:通用机械零部件 发布时间:2023-07-26 ID:702377
  • 公制轴用SKF适配紧定套筒结构
  • 公制轴用SKF适配紧定套筒结构
  • 公制轴用SKF适配紧定套筒结构
  • 公制轴用SKF适配紧定套筒结构

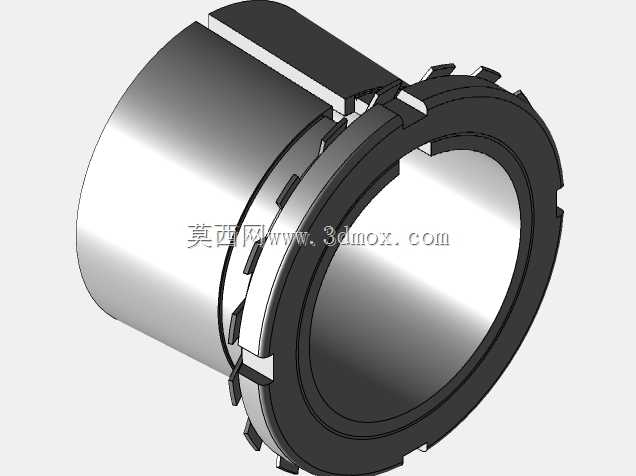

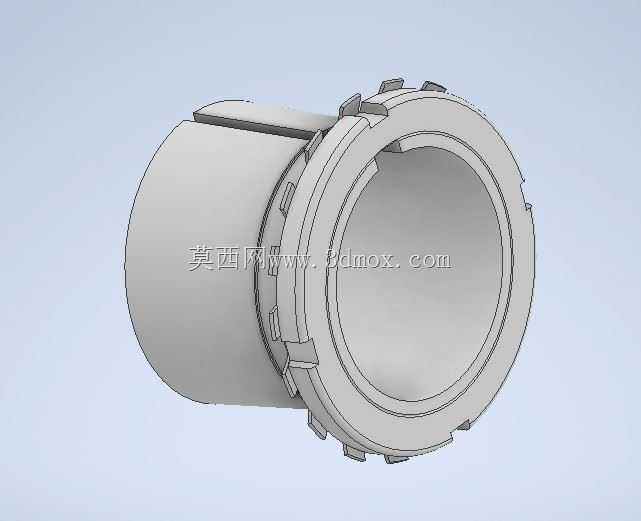

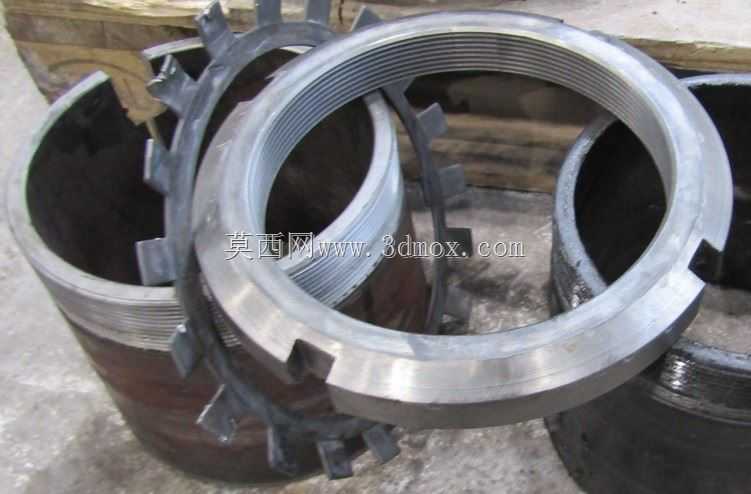

  这类适配套筒主要用在公制光轴上的滚动轴承安装场景,尤其是带锥孔的调心球、调心滚子轴承装配环节,现场安装时不需要对轴做额外的台阶、键槽加工,就能把轴承内圈牢牢锁紧在轴的指定位置,大幅降低长轴、传动轴的加工难度,在输送线辊筒、风机主轴、减速机输入输出轴、矿山设备传动辊的装配场景里应用极广。从结构上看,套筒本体是开缝的锥面筒体,大端带一体化的锁紧爪结构,和配套的锁紧螺母配合时,随着螺母旋紧,开缝筒体沿锥面径向收缩,就能抱紧轴的外圆表面,同时给轴承内圈提供均匀的轴向顶紧力,避免轴承运行时出现内圈蠕滑、轴向窜动的问题。设计这类套筒的时候,首先要匹配对应轴径的锥度公差,常规适配锥度为1:12,大尺寸规格会用到1:30的锥度,

  开缝的宽度要经过计算,既要保证锁紧时有足够的收缩量补偿轴径公差,又不能让开缝过大导致套筒本体刚性不足,锁紧后出现应力集中断裂的风险。大端的锁紧爪是和螺母卡槽配合的定位结构,每个爪的倒角、卡槽深度都要和标准锁紧螺母的卡槽完全匹配,防止螺母锁紧后出现松脱,尤其是在有冲击载荷、正反转频繁的传动场景,这个锁紧结构的配合精度直接决定了轴承的运行寿命。安装边界上,套筒的总长度要覆盖轴承内圈的整个宽度,同时预留出锁紧螺母的旋合空间,小端要伸出轴承内圈小端面一定距离,保证锥面配合完全贴合;套筒的内孔是和轴配合的光孔,公差要控制在过渡配合区间,既方便现场冷装时的推入,又能保证锁紧后没有间隙。实际选型时,要先确认轴的公称直径,再匹配对应轴承的锥孔尺寸,

  套筒的大端外径要和轴承内圈大端尺寸一致,避免顶紧时出现偏载;开缝的位置要避开轴上的油孔、键槽位置,防止锁紧时缝隙卡入杂质或者对应轴的缺陷位置导致抱紧力不足。这类套筒的外锥面粗糙度要控制在Ra1.6以内,和轴承内圈锥面的接触面积要达到80%以上,不然运行时会出现配合面微动磨损,导致轴承预紧力丧失、振动超标。和传统的轴肩定位、锁紧螺母直接锁紧的结构比,这种适配套筒的优势在于可以调整轴承在轴上的轴向位置,尤其是在长轴装配时,多个轴承座的同轴度误差可以通过套筒的轴向移动做微量补偿,降低安装时的同轴度找正难度;拆卸的时候也只需要松开锁紧螺母,用拆卸工具顶在套筒大端就能把轴承和套筒一起从轴上退出,不会损伤轴表面和轴承内圈,

  适合需要定期维护更换轴承的设备场景。建模的时候要注意开缝处的倒角处理,避免应力集中,锁紧爪的根部要做圆角过渡,因为锁紧时这个位置是应力集中点,圆角半径不能小于1.5mm,防止反复拆装或者重载下出现断裂;内孔和外锥面的同轴度要控制在0.02mm以内,不然锁紧后会出现轴和轴承内圈不同心,导致轴承运行时径向跳动超标的问题。现场安装时,要先把套筒套在轴上调整到预设位置,再把轴承加热后套在套筒外锥面上,等轴承温度降到室温后再旋紧锁紧螺母,锁紧力矩要对应轴径的标准值,不能过紧导致套筒开缝过度收缩夹伤轴表面,也不能过紧导致轴承预紧力过大出现温升过高的问题。在输送设备的辊筒装配场景里,这类套筒可以快速把轴承固定在光轴上,不需要在辊筒轴上加工轴肩,大幅降低辊筒轴的加工成本,后期更换轴承时也不需要把整个辊筒从机架上拆下来,只需要松开锁紧螺母就能退出套筒更换轴承,维护效率提升非常明显;在风机主轴装配场景,因为风机运行时存在轴向风载荷,套筒的抱紧力可以承受双向的轴向力,避免轴承在风载荷作用下出现轴向窜动,保证叶轮和机壳的间隙稳定。
