机械张紧结构弹簧预紧力调节装置

　　在带传动、链传动以及需要持续提供张紧力的机械连杆机构中，弹簧预紧力的精准控制直接决定了整套传动系统的运行稳定性与服役寿命，这套弹簧预紧力调节装置正是针对这类场景开发的机械式力值调节结构。从实际应用场景来看，这类结构常被布置在传动链路的张紧轮侧、振动设备的缓冲支撑端、以及需要恒定抵紧力的夹具定位环节，区别于固定式弹簧压装结构，它可以在设备不停机的状态下完成预紧力的微调，适配不同负载工况下的张紧需求，避免传统固定压装结构在长期运行后弹簧疲劳松弛导致的传动打滑、定位偏移问题。

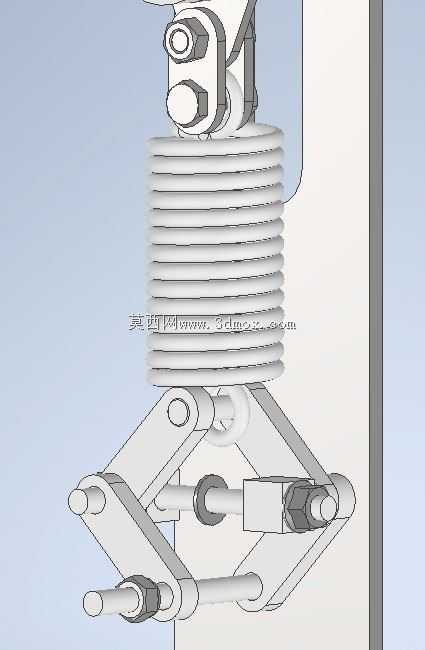

　　从结构功能特性来看，整套装置采用上部弹簧承载、下部连杆锁止的复合结构，上部的螺旋压缩弹簧作为力值输出核心，通过顶部的铰接支座与设备固定端连接，弹簧下端的压盘直接衔接下部的双连杆调节机构，双连杆采用对称式布置，两根连杆的中部穿设调节螺杆，通过旋转调节螺杆上的锁紧螺母，可以改变两根连杆的开合角度，进而调整弹簧的初始压缩量，实现预紧力的线性调节。这种结构的优势在于，连杆机构具备力放大效应，操作人员仅需要施加较小的扭矩在调节螺母上，就可以克服大刚度弹簧的弹力完成预紧力调整，不需要额外的加压工装辅助，现场调试的便利性远高于直接在弹簧端部设置调节螺纹的结构。

　　在设计思路层面，这套结构充分考虑了现场运维的实际需求，顶部的铰接连接座采用双耳铰接结构，配合销轴实现与设备机架的浮动连接，可以自动补偿安装过程中出现的小幅角度偏差，避免弹簧在工作过程中承受侧向弯矩，有效降低弹簧因偏载导致的断裂风险。下部的连杆铰接点全部采用销轴加润滑衬套的结构，所有受力面均做了倒角处理，避免应力集中导致的连杆变形，调节螺杆采用梯形螺纹设计，具备良好的自锁性能，调整完成后不需要额外添加锁止垫片就可以保持调节位置不变，在设备长期运行产生振动的工况下也不会出现预紧力自行变化的问题。弹簧的导向结构采用内置芯轴设计，芯轴与弹簧内径保留0.5-1mm的配合间隙，既可以限制弹簧工作过程中的径向窜动，又不会因为间隙过小导致弹簧伸缩过程中出现卡滞。

　　从安装边界与尺寸适配角度来看，整套装置的安装接口分为上下两个部分，顶部铰接座的两个安装孔中心距、销轴直径都按照通用张紧结构的安装尺寸设计，可以直接替换市面上多数常规尺寸的固定式弹簧张紧组件，不需要对原有设备的机架结构做额外改造。下部连杆的两个末端铰接点分别连接张紧轮支架或者被抵紧的活动部件，整体结构在最小预紧力状态下的轴向长度、最大预紧力状态下的压缩行程都经过匹配计算，适配线径4-8mm的圆柱螺旋压缩弹簧，对应的预紧力调节范围覆盖500N到5000N，完全满足常规中小型传动设备的张紧力需求。结构的整体宽度控制在弹簧外径的1.8倍以内，在设备内部布置时不会占用过多的横向安装空间，对于安装空间局促的设备内部场景十分友好。

　　在实际使用过程中，这套调节结构的力值反馈十分直接，当旋转调节螺母带动连杆开合时，弹簧压缩量的变化可以直接通过连杆的角度变化直观判断，现场运维人员不需要借助专业的力值测量工具，就可以根据传动系统的运行状态快速调整到合适的预紧力，比如在带传动场景中，调整到皮带按压挠度符合要求即可，大幅降低了现场调试的技术门槛。同时，整套结构的所有零部件都采用常规机械加工工艺即可生产，连杆采用普通中碳钢调质处理，铰接销轴采用表面淬火处理提升耐磨性，弹簧采用65Mn材料淬火回火处理，零部件的通用性强，后期维护更换配件不需要定制特殊规格的零件，运维成本远低于集成式的专用张紧器件。在振动工况下使用时，对称布置的连杆结构可以平衡侧向受力，避免调节螺杆承受单侧弯矩，整套结构的抗振性能优于单侧悬臂式的调节结构，长期运行的故障率更低。
