起重行走机构从动轮组装配结构

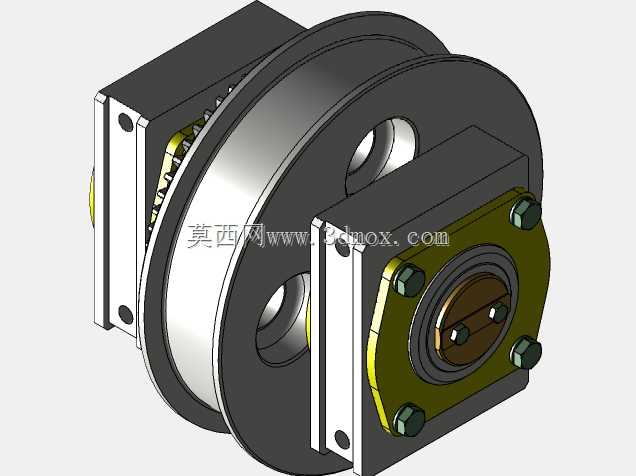

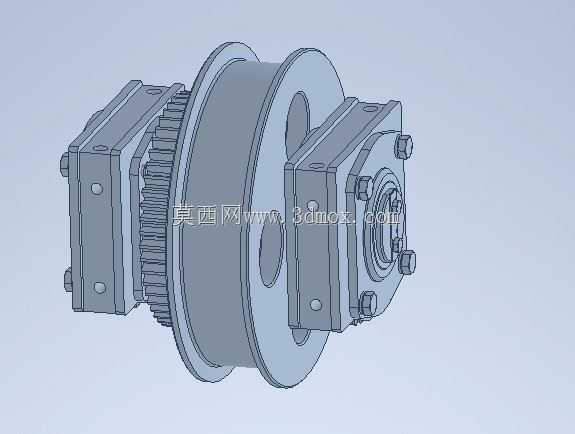

　　该从动轮组主要应用于桥式起重机、门式起重机等轨行式起重设备的大车行走端梁部位，也可适配小型龙门吊、电动平车等沿轨道运行的工业搬运设备，作为非动力侧的行走承载部件，承担设备自重与额定起升载荷的垂直传递，同时配合主动轮完成沿轨道的直线往复行走动作，抵消运行过程中产生的横向偏斜载荷，避免轮缘与轨道侧面出现硬摩擦啃轨现象。从结构设计来看，整套轮组采用模块化装配思路，核心行走轮为双轮缘结构，轮缘高度与踏面宽度适配常用的QU系列起重机轨道以及P系列铁路钢轨，踏面做了锥度优化，在经过轨道接头或者小范围安装偏差路段时，能够自动对中，减少运行阻力与轮缘磨损。轮体两侧对称布置安装支座，支座通过螺栓组与端梁腹板直接连接，支座内部集成了轴承安装位，

　　轮轴贯穿轮体中心与两侧支座，轴端设置止推结构与密封端盖，既可以承受径向的承载载荷，也能承担运行启停过程中产生的轴向冲击力，密封结构可阻挡车间内的粉尘、铁屑以及户外工况下的雨水侵入轴承滚道，延长润滑脂的更换周期。在设计建模过程中，首先根据额定承载能力确定轮体的最小直径与踏面接触应力，校核轮轴的弯曲强度与疲劳强度，螺栓组的规格与数量按照剪切与拉伸复合载荷进行选型，确保在1.25倍额定载荷下结构无塑性变形。安装边界方面，轮组的支座连接孔位采用对称分布设计，横向安装距可适配不同宽度的端梁截面，轮体中心到支座安装面的高度尺寸预留了调整垫片的安装空间，现场安装时可通过增减垫片调整整套车轮组的高度差，保证四个行走轮的踏面在同一水平面上，

　　避免出现三点着地导致的轮压不均问题。轮组侧边集成的齿圈结构，并非用于动力输入，而是配套运行机构的转速检测装置使用，可通过接近开关感应齿圈的转动频率，实时反馈大车的实际运行速度，为电气控制系统的调速与制动提供信号参考，部分工况下也可作为防风制动装置的棘轮配合面，在突发大风时锁止轮体防止设备滑移。整套结构没有冗余的设计部件，所有连接位置都预留了检修操作空间，轴承注油孔直接延伸到支座外侧，日常维护时不需要拆解轮组即可完成润滑脂补充，端盖的螺栓采用统一规格，减少现场检修的工具携带量。建模时对所有配合面都做了公差标注，轴承位采用k6过渡配合，螺栓孔采用H12间隙配合，既保证装配精度，也降低加工难度，轮体的圆角过渡位置都做了应力释放优化，

　　避免长期交变载荷下出现应力集中开裂的问题。实际应用中，这类从动轮组的运行寿命主要和轨道安装精度、轮压匹配度以及日常维护频率相关，设计时已经将常见的偏载、冲击工况纳入校核范围，能够满足常规工业厂房内每天8小时高频率作业的使用需求，在-20℃到45℃的环境温度下均可稳定运行，不需要额外做特殊防护处理。
