V带传动颚式破碎设备结构设计

　　在矿山开采、砂石骨料生产、建筑固废资源化处理、冶金矿料预处理等场景中，粗碎环节的设备可靠性直接决定整条产线的连续运行能力，V带传动的颚式破碎设备凭借过载缓冲能力强、维护便捷的特性，长期作为粗碎段的核心选型方案。这套结构的核心做功单元围绕动颚的周期性复摆运动设计，动力通过V带轮传递至偏心轴，带动动颚板相对于定颚板做靠近、远离的往复动作，当动颚靠近定颚时，落入两板间楔形破碎腔的物料受到挤压、劈裂、弯折多重作用被破碎至目标出料粒度，动颚远离时，破碎完成的物料在重力作用下从下部排料口排出，整个做功过程的运动轨迹经过反复校核，避免了物料在腔体内出现无效卡滞、过粉碎的问题。

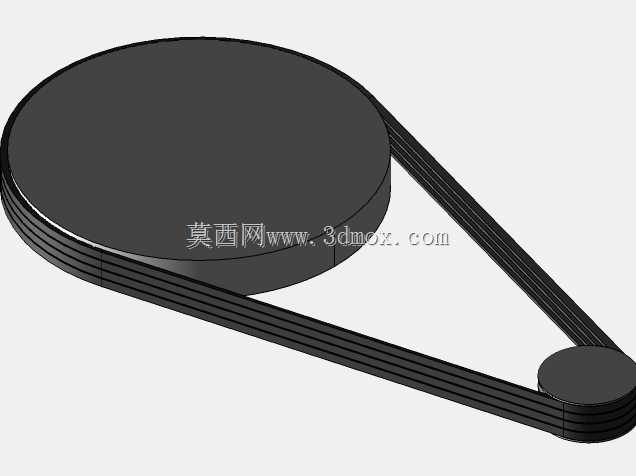

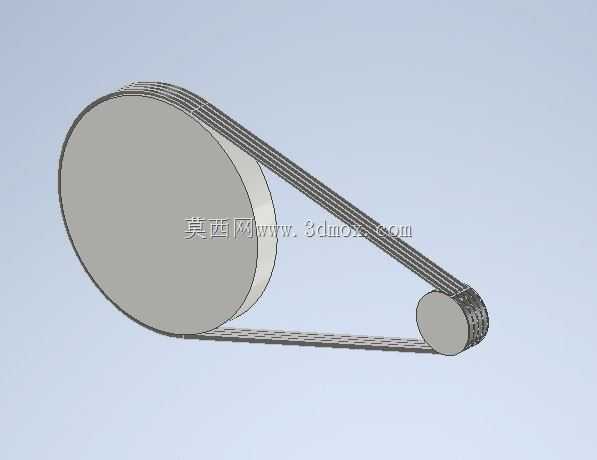

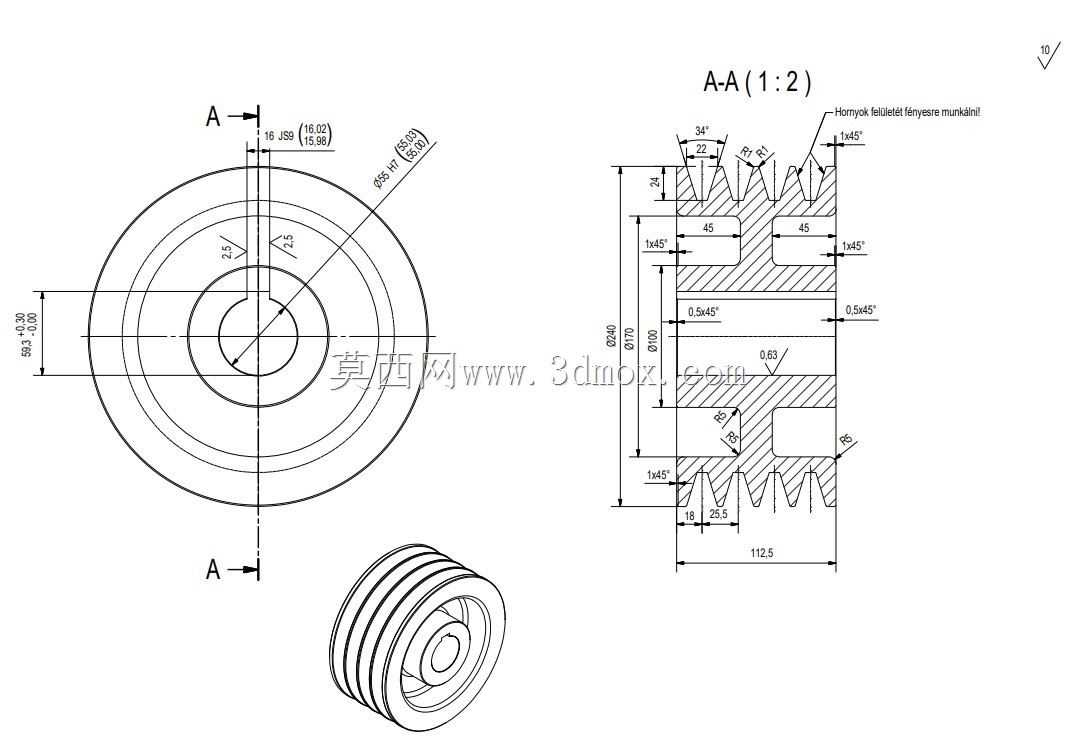

　　从结构布局来看，V带传动副设置在设备侧部，相比刚性联轴器直连的传动形式，V带本身具备的弹性滑移特性可以在破碎腔进入不可破碎异物时，通过带体短暂打滑抵消瞬间冲击载荷，避免硬冲击直接传递到电机轴造成绕组损伤或者轴系断裂，同时带传动的中心距可通过电机底座的调节螺栓调整，日常更换V带、调整张紧度不需要拆解设备主体结构，现场运维的门槛更低，适合矿山、砂石场这类户外作业、运维条件有限的场景。设备的机架部分采用分体式拼接箱型结构，主要受力位置布置加强筋板，承受破碎过程中产生的巨大交变挤压力，偏心轴的轴承座位置预留了足够的安装定位面，轴承选用大载荷调心滚子轴承，能够适应动颚摆动过程中产生的一定角度的轴系偏摆，延长轴承的实际使用寿命。

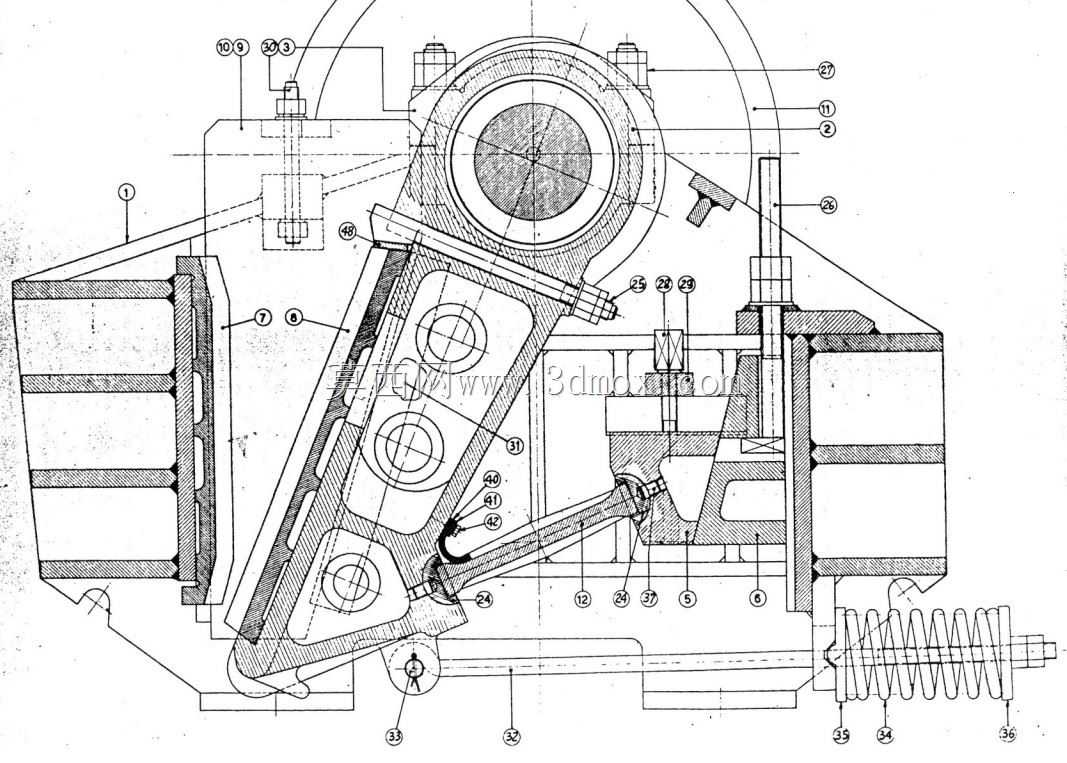

　　动颚部分的结构设计采用了变厚度加强结构，靠近偏心轴的上部受力更大，对应位置的截面厚度更大，下部靠近肘板的位置受力相对较小，截面做了轻量化处理，在保证整体结构强度的前提下降低运动部件的自重，减少偏心轴运转过程中的不平衡惯性力，降低设备运行时的基础振动。肘板作为整套机构的传动件同时也是过载保护件，当破碎腔进入不可破碎的超硬物料，破碎力瞬间超过设计阈值时，肘板会优先断裂切断动力传递路径，避免动颚、偏心轴、机架这些核心大件出现不可逆的损伤，更换肘板的操作简单，备件成本低，能够大幅缩短故障停机时间。排料口位置设置了楔形调节机构搭配弹簧张紧的拉杆结构，通过调整楔形块的相对位置可以在一定范围内调整排料口的开口尺寸，适配不同出料粒度的生产需求，弹簧拉杆则始终给动颚提供朝向肘板方向的张紧力，避免动颚在往复摆动过程中出现肘板脱落、运动轨迹失控的问题，同时弹簧的缓冲作用可以吸收动颚回程时的冲击振动，让设备运行更平稳。

　　安装边界方面，这套结构的整体重心经过校核，落在设备底座的安装螺栓孔围合区域内，设备安装时需要提前浇筑匹配载荷的混凝土基础，基础表面的平面度需要控制在合理范围内，避免机架安装后出现附加内应力，V带轮的外侧需要加装安全防护罩，防止运转过程中带体脱落、杂物卷入造成安全事故，进料口的位置需要匹配上游给料设备的出料高度，保证物料能够均匀落入破碎腔中部，避免偏一侧进料造成设备单侧受力异常磨损，排料口下方需要预留足够的检修空间，方便日常调整排料间隙、更换磨损的颚板以及清理堵料。颚板的表面采用了波浪形齿形结构，齿形的角度经过优化，既能够增强对物料的咬合能力，避免物料在破碎过程中向上滑移，又能够让颚板磨损后可以调头使用，延长易损件的更换周期，降低长期运行的耗材成本。润滑系统的油路布置在机架的预留孔道内，偏心轴轴承、肘板垫位置都设置了对应的注油点，日常运维时可以通过外部注油枪直接加注润滑脂，不需要拆解设备外罩，适配户外作业的定期润滑维护需求。
