矿用分级直线振动筛分设备结构

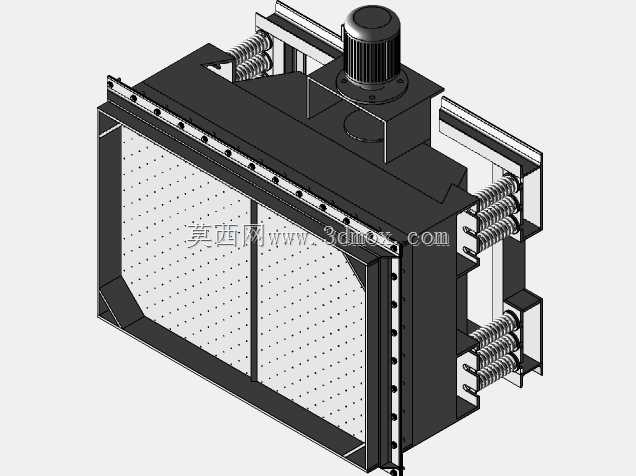

　　在砂石骨料生产、煤炭洗选、矿石分选、建材原料预处理这类散料处理工况里，振动筛是整条工艺线里决定成品料级配合格率的核心环节，不少现场因为筛分设备选型或结构设计不合理，经常出现筛网堵孔、筛分效率不足、设备运行振幅不均导致的弹簧过早疲劳失效问题，直接拉低整条产线的连续运行时长。这款直线振动筛的结构设计，完全围绕大处理量连续作业的工况需求展开，整体采用箱型焊接筛框结构，侧板与横梁之间采用高强度螺栓连接替代传统满焊结构，避免长期受交变振动载荷出现焊缝开裂的问题，筛面采用分块式张紧结构，现场更换筛网时不需要整体拆卸筛框，只需要松开对应区域的张紧螺栓就能完成局部筛网更换，大幅缩短日常维护的停机时长。设备的激振源采用侧装式激振器布局，

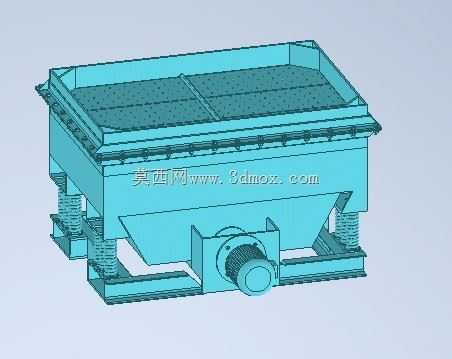

　　激振器直接安装在筛箱侧板的加强筋位置，动力传递路径更短，相比传统底装式激振结构，能减少筛箱底部的积料空间，避免潮湿细粒物料在筛底堆积造成的载荷偏心问题；筛箱两侧对称布置的金属螺旋弹簧作为减振支撑，弹簧安装座预留了足够的横向位移余量，设备启动停机经过共振区间时，不会出现支撑结构碰撞底座的问题。从安装边界来看，设备整体为长方体开放式布局，进料端预留了和上游皮带输送机、给料机对接的法兰接口，出料端按照筛网孔径不同设置了分级出料溜槽接口，现场安装时只需要按照预设的安装倾角固定支撑底座，不需要额外做复杂的地基改造，支撑脚的位置预留了二次灌浆的调整空间，能适配不同现场的地面平整度误差。设计过程中特意对筛框的整体刚度做了有限元校核，

　　在筛面满载荷的工况下，筛框侧板的最大变形量控制在允许范围内，避免长期运行出现侧板撕裂的问题；筛面的倾角设置兼顾了物料前进速度和筛分透筛率，针对不同粒度的物料，只需要更换对应孔径的筛网，就能实现不同级配要求的物料分级作业，不需要对设备主体结构做改动。设备的振动参数匹配了散料筛分的最佳运动轨迹，筛面上的物料在激振力作用下做连续的直线跳跃运动，既能避免细粒物料粘在筛网上造成堵孔，也能让物料在筛面上均匀分层，保证小于筛孔的物料充分透筛，大颗粒物料顺着筛面坡度从出料端排出。在实际工况应用中，这款设备既能单独作为单机筛分设备使用，也能嵌入到破碎、洗选、制砂的成套工艺线中，承担物料预先分级、检查筛分的功能，针对含水量较高的细粒物料，

　　筛箱侧壁预留了安装振动防堵装置的接口，现场有需求时可以直接加装，不需要重新加工侧板结构。设备的所有易损件都采用标准化接口设计，筛网、弹簧、激振器密封件这些备件都能和行业通用型号互换，减少现场备件储备的压力，日常巡检时只需要定期检查螺栓紧固力矩、弹簧的压缩量是否均匀、激振器的润滑状态，就能保证设备长期稳定运行，不需要复杂的维护操作。
