撬装式工业工艺管路集成排布结构

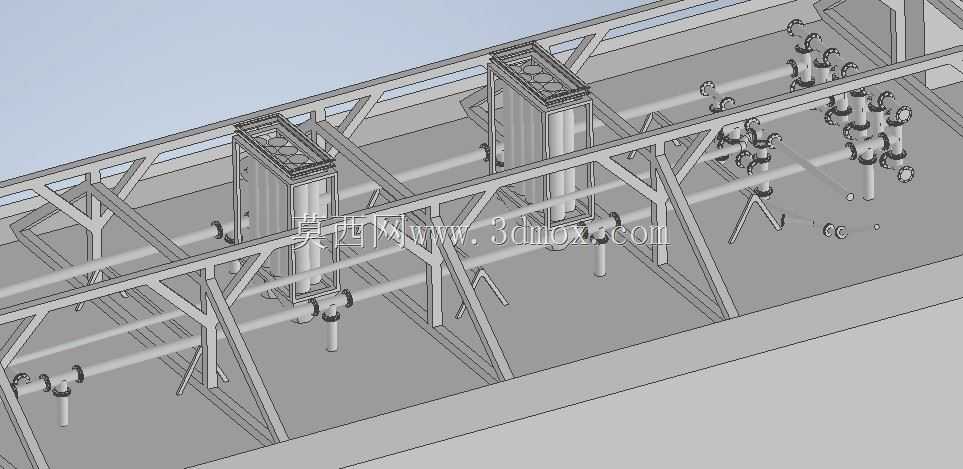

　　这套管路集成结构主要面向化工、能源、水处理等领域的流体输送工位设计，采用撬装一体化的排布思路，将多组工艺管线、支撑框架、阀组、配套功能罐体整合在同一钢制底座框架上，省去现场逐段配管的繁琐工序，到场后仅需对接主管路接口即可完成核心管路段的部署，大幅缩短现场施工周期，降低现场配管的焊接、校准误差风险。从结构设计逻辑来看，整体采用型钢焊接的桁架式支撑框架作为承载基体，框架的主梁、斜撑排布完全匹配管路的载荷分布，大口径主输送管路沿框架下层纵向排布，减少长距离管路的挠度变形，支管沿上层横向引出，每间隔固定管段设置管卡与框架梁固定，避免流体输送过程中产生的振动引发管路焊缝疲劳开裂。阀组全部集中布置在框架右侧的操作侧，

　　手轮操作高度符合人体工程学要求，日常巡检时无需攀爬即可完成阀门开度调节、启闭操作，阀组与管路的连接全部采用法兰对接结构，密封面预留足够的拆装空间，后期更换密封垫片、检修阀件时无需大范围拆解周边管路。框架上集成的两组立式罐体为管路系统的气液分离或过滤单元，罐体进出口与管路采用柔性接头过渡，抵消管路热胀冷缩产生的位移应力，罐体底部设置排污支管，引至框架侧边的排污汇总管，方便日常排污作业时统一收集废液，避免现场跑冒滴漏。设计过程中充分考虑了安装运输的边界限制，整体框架的宽度、高度符合常规公路货运的尺寸要求，框架底部预留叉车孔位与吊点，无论是车间内转运还是长途运输都无需额外制作工装。管路的转弯处全部采用标准长半径弯头，

　　降低流体输送过程中的局部阻力，减少泵组的输送能耗，管路的坡度设置严格遵循工艺要求，确保停机时管内残留流体可以顺着坡度从最低点的排污口完全排空，避免残留介质长期滞留腐蚀管壁，或是低温环境下冻胀损坏管路。支撑框架的斜撑排布特意避让了所有管路的法兰连接位置、阀组操作空间，不会出现安装后工具无法伸入拧紧螺栓的问题，每一处管路与框架的接触位置都设置了非金属减震垫层，既可以避免不同金属接触产生的电化学腐蚀，也能进一步削弱流体脉动产生的振动传递，降低整个撬装块的运行噪音。从安装对接的角度来看，所有对外连接的主管路接口都集中布置在框架的同一端，接口法兰的压力等级、通径与现场预留的主管路完全匹配，现场对接时无需调整撬块位置即可完成法兰对位，减少现场吊装调整的工作量。管路排布时特意在阀组、罐体周边预留了足够的检修通道，运维人员可以顺畅到达每一个需要定期维护的点位，不会出现管路排布过密无法伸手操作的问题。
