双轮组重载绳索导向支撑装置结构

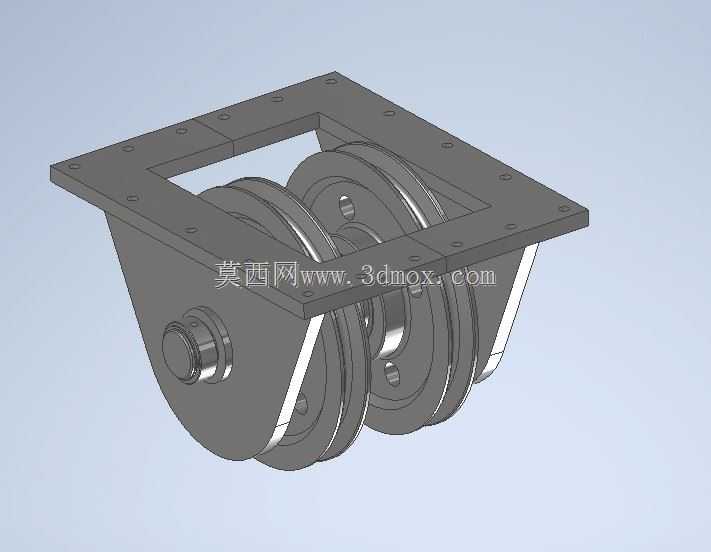

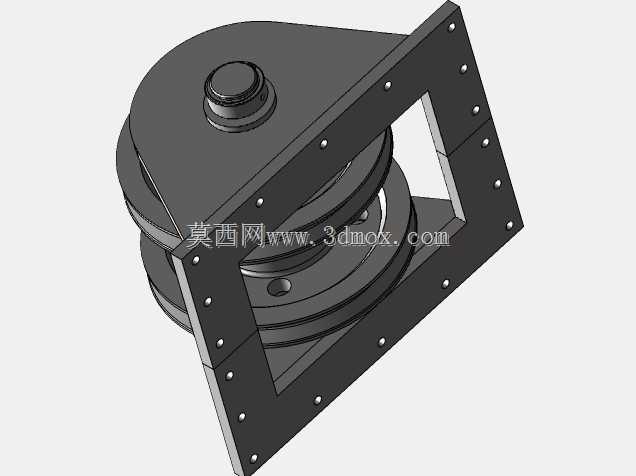

　　该绳索导向装置主要面向起重作业、物料牵引、索道输送、重型设备拖拽等场景的绳索路径约束需求，在实际工程应用中，这类装置常布置在钢丝绳、高强度纤维绳的转向节点、张力段支撑点位，避免绳索在牵引过程中出现偏磨、跳槽、路径偏移问题，同时降低绳索与周边钢结构、设备壳体的硬摩擦损耗，延长绳索的实际使用寿命。从结构功能来看，装置采用双槽轮并排布置的形式，两个导向轮同轴安装在支撑轴上，可同时适配双绳索并行牵引的工况，也可单绳索缠绕使用，轮槽的圆弧曲率匹配常规起重绳索的外径范围，轮缘做了加高挡边设计，能够在绳索出现小幅横向摆动时限制绳体脱出轮槽，减少作业过程中的卡绳、脱绳故障。支撑结构采用双侧立板加顶部安装法兰的焊接式框架，

　　双侧立板对导向轮轴形成两端简支的支撑形式，相比单侧悬臂支撑的导向轮结构，这种双支撑结构的承载能力更强，能够承受绳索张紧时产生的径向载荷与横向冲击载荷，适合重载牵引场景下的长期使用。顶部的安装法兰为矩形板式结构，法兰面加工有均匀分布的安装通孔，可通过螺栓直接固定在设备机架、钢结构梁体的安装平面上，安装时需保证法兰面与绳索进出轮槽的方向垂直，避免轮槽与绳索出现偏角造成额外磨损。设计过程中，导向轮与支撑轴之间预留了转动副的装配间隙，可适配滑动轴承或者滚动轴承的安装需求，轮体采用中空辐板式结构，在保证轮体整体强度的前提下降低了整体自重，减少装置自身的重量负载。双侧立板与顶部法兰的连接位置做了三角加强筋过渡，能够分散法兰安装位置的应力集中，

　　避免长期受载后焊缝位置出现开裂变形。从安装边界来看，装置的整体外轮廓为下悬式结构，法兰面以下的轮体部分需要预留足够的绳索摆动空间，安装时需确认轮体最低点与下方结构件的安全距离，避免绳索带载下沉后与下方构件发生干涉；两个导向轮的槽距经过匹配设计，双绳索并行时不会出现绳体互相摩擦的问题，单绳索使用时可根据牵引方向选择对应轮槽，适配不同的走线需求。在实际选型应用中，这类导向装置可根据绳索的额定张力匹配对应轴径与轮体厚度，轮槽表面可根据使用场景做淬火处理或者衬层加装，针对有防腐需求的户外作业场景，还可对整体钢结构件做镀锌防腐处理，适应潮湿、多粉尘的恶劣作业环境。装置的转动部位可配置密封式轴承，减少粉尘、水汽进入转动副造成的卡滞问题，

　　降低日常维护的频次。在结构建模过程中，各部件的装配公差经过合理匹配，安装孔的位置度、轮槽与支撑轴的同轴度都符合机械加工的常规精度要求，可直接用于生产加工的参考，也可作为整台起重、牵引设备的子装配体导入整体设备模型中，完成整机的绳索路径仿真与干涉检查。
