工业用箱型焊接承载框架结构设计

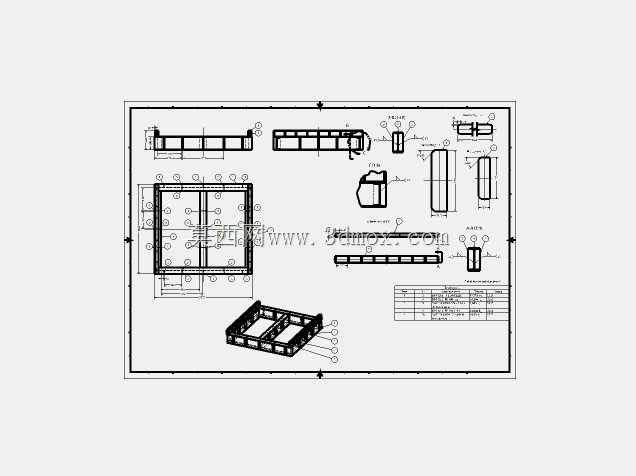

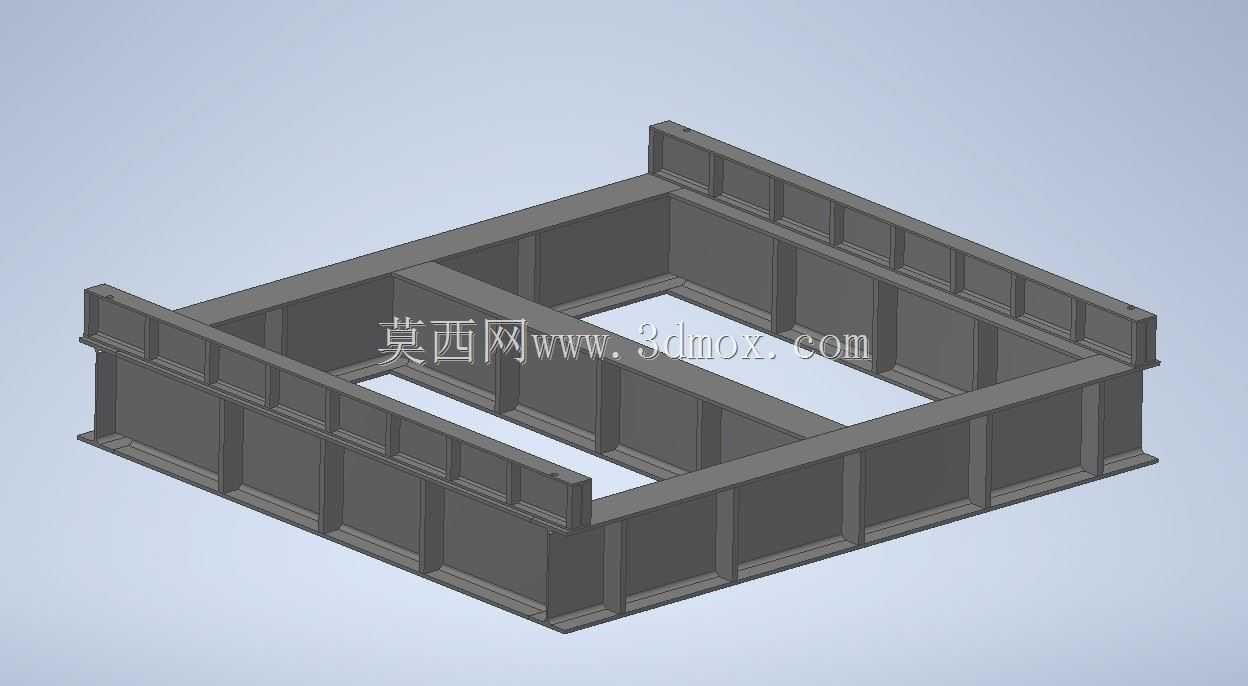

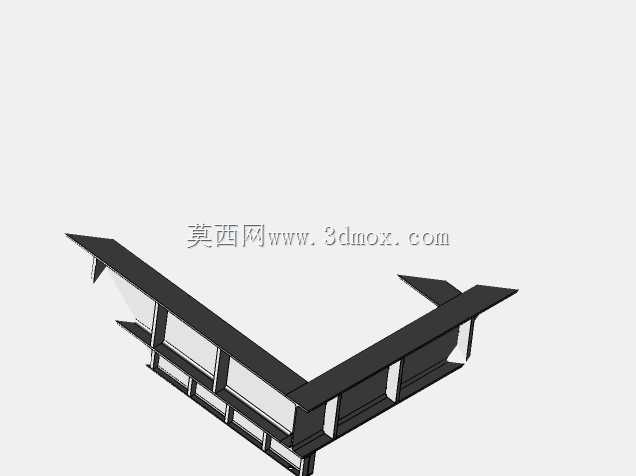

　　这款箱型焊接承载框架，主要面向工业生产中重载设备的底部支撑、工位承载以及大型构件的拼装定位场景使用，常见于重型装配工位、大型物料周转承载区、非标自动化设备的底部基座搭建环节，能够为上部安装的作业机构、待加工工件或者存储物料提供稳定的刚性支撑，避免作业过程中出现结构形变、位置偏移等影响精度或安全的问题。从结构设计思路来看，整体采用围框式的箱型布局，外围通过连续的竖向外围立板搭配横向加强肋形成闭合的受力边界，内部设置十字交叉的主承重梁将内部框体分隔为四个独立的承载区域，这种布局能够将上部传递的集中载荷快速分散到整个框架的各个受力节点，避免局部应力集中导致的焊缝开裂或者板材变形。框架的所有板材连接位置均采用满焊工艺设计，肋板与主立板、

　　横梁的交接处预留了合理的焊脚尺寸空间，建模过程中已经考虑了实际焊接作业的操作空间，不会出现焊缝位置干涉、无法施焊的问题。外围立板上均匀布置的横向加强筋，沿着框架高度方向等距排布，能够有效提升侧围的抗侧向冲击能力，当框架侧面受到物料碰撞或者侧向推力时，加强筋可以将侧向力快速传导至底部的安装基面，避免侧围出现外鼓变形。框架的底部设计为平整的安装基面，整个底面的平面度在建模时按照工业安装标准预留了加工余量，实际生产中可以通过铣削加工保证底面的平面度要求，安装时可以通过地脚螺栓或者焊接压板的方式与地面或者下部基座固定，安装边界的孔位可以根据实际使用场景灵活调整，不会因为固定孔位的限制影响适配性。从外形尺寸的适配性来看，

　　框架的整体长宽比例接近1.2:1，内部的中空区域可以根据需求安装输送机构、顶升机构或者其他作业组件，上部的安装面预留了足够的螺栓连接位置，不需要额外在主结构上焊接安装板就可以直接固定上部设备，减少现场二次加工的工作量。框架的高度设计兼顾了操作人员的作业高度与承载刚度需求，既不会因为高度过高导致整体重心上移影响稳定性，也不会因为高度过低导致下部安装管线、维护操作的空间不足。在受力特性方面，这种全焊接的钢框架结构相比型材拼接的机架，整体刚性更强，承载冗余量更大，能够承受频繁的冲击载荷与交变载荷，适合在重型作业场景下长期使用，结构本身没有易损的活动部件，日常维护只需要定期检查焊缝状态与连接螺栓的紧固情况即可，维护成本极低。

　　建模过程中所有的板材厚度、肋板间距都经过了受力校核，在保证整体刚度满足重载需求的前提下，尽可能优化了板材的排布，减少不必要的材料冗余，兼顾了结构强度与制造成本的平衡。框架的边角位置都做了合理的倒角处理，避免尖锐边角在安装、搬运过程中造成磕碰损伤，也符合工业设备的安全设计要求。实际使用中，这类框架既可以单独作为承载工位使用，也可以多个框架拼接组合形成更长的生产线承载基座，模块化的设计能够适配不同长度的生产线布局需求，不需要重新设计整体结构，只需要根据拼接需求调整端部的连接结构即可快速完成部署。
