双组平行轴类联动执行机构结构设计

项目分类:通用机械零部件 发布时间:2023-07-26 ID:702403
  • 双组平行轴类联动执行机构结构设计

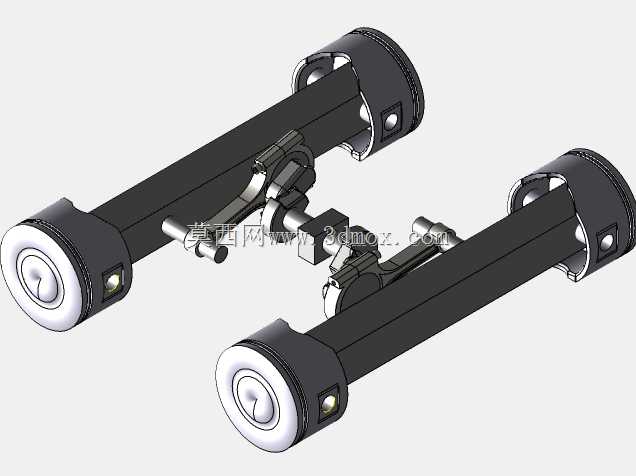

  这套双组平行布置的轴类联动结构,最初的设计切入点是针对小空间内需要同步完成直线推送与角度偏转的工位需求,在做结构校核的时候最先敲定的是两根主承载轴的平行度公差,毕竟后续所有铰接组件的运动轨迹都要依托两根轴的相对位置来保证,要是平行度超差,运动过程中很容易出现卡滞甚至铰接销剪切断裂的问题。从实际应用场景来看,这类结构可以适配在窄幅输送线的双侧限位推料工位,也能作为小型工装夹具的同步夹紧执行端,相比单轴驱动的单侧动作结构,双组平行布置的形式能让受力更均匀,不会出现被推工件偏斜、夹装工件错位的问题。

  在功能特性上,这套结构的两组主筒体端部都做了带内嵌滚轮的端盖设计,不是单纯的封盖结构,滚轮部分可以在安装基准面的导向槽内滑动,既承担了主筒体的径向支撑,又能减少往复运动时的滑动摩擦阻力,端盖上预留的小尺寸安装位可以加装位置检测元件,不用额外在设备机架上焊装检测支架,能省掉不少现场安装的调整工作量。中间的铰接联动组件是整个结构的核心,没有采用一体式的连杆设计,而是做了分体式的铰接块连接,每个铰接点都预留了润滑脂注油通道,日常维护的时候不用拆解整个结构就能完成润滑保养,铰接销的配合公差选的是H7/g6,既能保证转动的灵活性,又不会因为间隙过大出现运动回程差。

  设计过程中最先遇到的问题是主筒体的壁厚选择,一开始选的薄壁管材做主体,做运动干涉仿真的时候发现,当联动组件摆到最大角度的时候,主筒体靠近铰接侧的位置会和铰接块发生擦碰,后来调整了主筒体端部的切口角度,同时把铰接块的安装位置往两根轴的中心线方向偏移了2mm,既解决了干涉问题,又不用额外加大两根轴的中心距,控制了整个结构的整体宽度。安装边界方面,这套结构的固定端是两个主筒体尾部的法兰盘,法兰盘上的安装孔做了长圆孔设计,现场安装的时候可以微调两根轴的轴向位置,适配不同行程需求的工位,整个结构的最大外轮廓宽度控制在220mm以内,长度方向可以根据实际需要的推送行程更换不同长度的主筒体,不用重新改动中间的联动铰接部分,模块化的设计能减少后续衍生型号的设计工作量。

  从受力角度分析,这套结构在做负载校核的时候,是按照单侧主筒体承受500N的轴向推送力来计算的,铰接销选用的是40Cr调质处理,抗剪切强度完全能满足常规工装工位的负载需求,主筒体的材质选的是无缝钢管,表面做发黑处理,既能防锈又不会因为镀层厚度影响和端盖的配合精度。端部滚轮的材质选的是聚氨酯包胶,在导向槽内滑动的时候不会产生金属摩擦的异响,也不会刮伤导向槽的表面,适合用在有低噪音要求的装配工位。另外在结构细节上,中间的联动组件上预留了驱动件的连接位,可以和气缸、电动推杆这类直线驱动件连接,驱动点的位置选在了整个联动结构的受力中心,驱动的时候不会出现偏载,能有效延长驱动件的使用寿命。

  很多人在做这类平行轴联动结构的时候,容易忽略铰接点的防尘问题,这套结构在每个铰接销的外侧都加装了防尘密封圈,能阻挡车间里的粉尘、切削液进入铰接配合面,避免配合面过早磨损出现间隙,在有少量切削液飞溅的机加工上下料工位也能稳定使用。整个结构的装配顺序也做了优化,不用专用工装就能完成组装,先把端盖和滚轮组装到主筒体上,再穿入铰接销连接联动块,最后锁紧尾部的安装法兰即可,装配工时比同类一体式结构缩短近三分之一,后期如果某个零部件出现磨损,也能单独更换,不用整体报废,能降低设备的后期维护成本。
