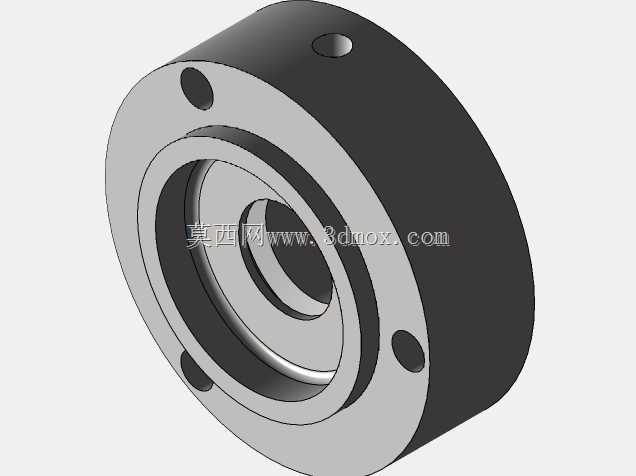

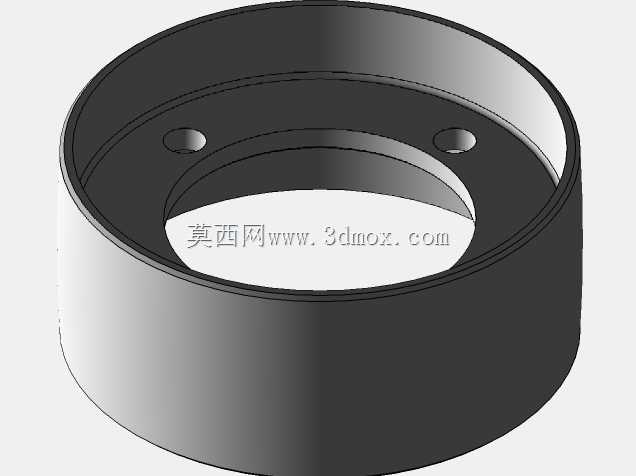

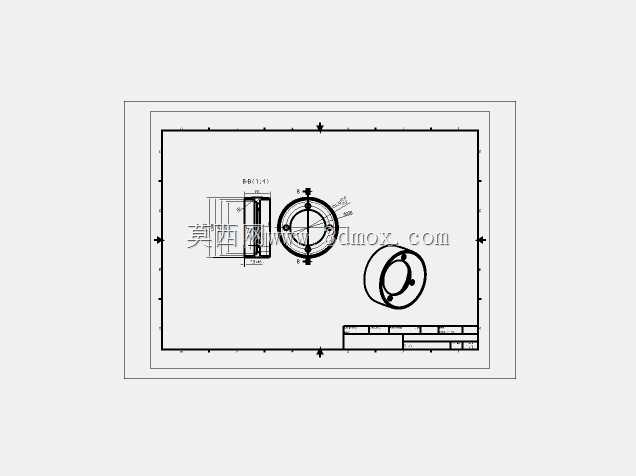

在垂直运输类特种设备的机械结构体系中,这类带法兰安装边的回转类连接座,是电梯曳引系统、门机传动机构以及导向轮组装配环节里,承担轴系定位、载荷传递与部件衔接功能的核心受力零件,日常多布置在轿厢架侧的传动端、层门启闭机构的动力输出端,或是对重装置的导向轮安装位,需要同时承受径向的交变载荷、轴向的窜动冲击力,还要保证与配合轴系的同轴度精度,避免长期运行中出现偏磨、异响甚至部件松脱的安全隐患。从结构设计逻辑来看,该零件采用一体化的法兰盘加筒状轴座的构型,法兰端面上均匀布置的三个安装通孔,对应圆周方向120°等分的安装点位,能够在装配时通过螺栓紧固件将整个座体牢靠固定在设备的安装基板上,这种三点式的安装布局相比四点安装,

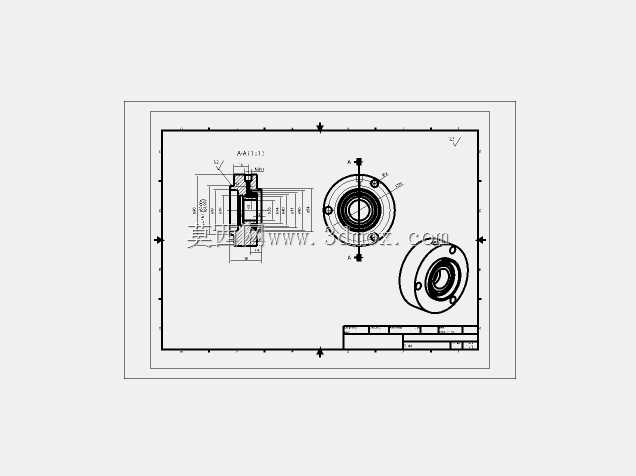

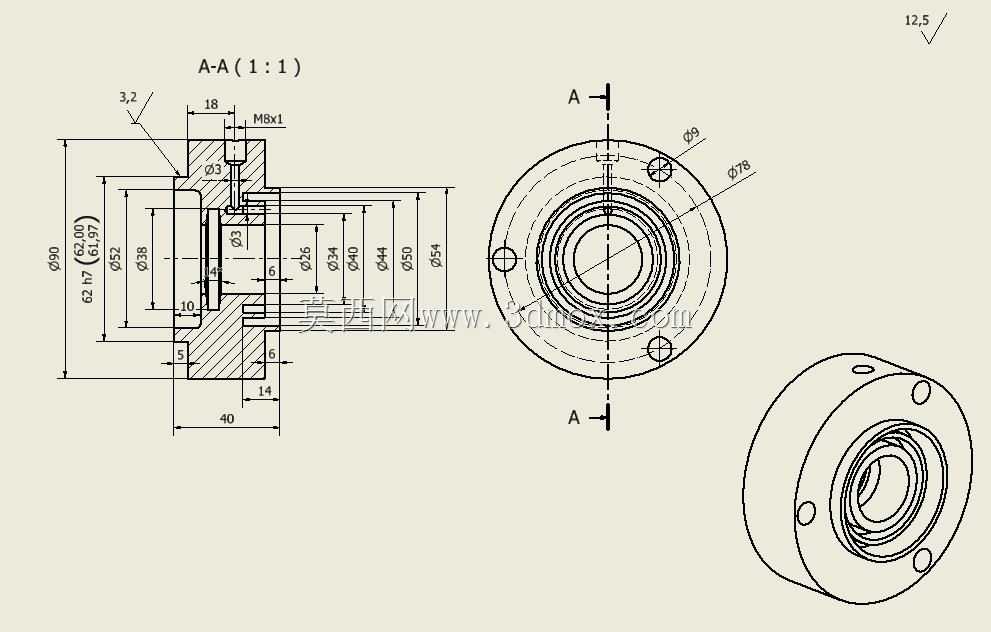

对安装面的平面度公差适应性更强,不会因为基板的微小形变导致座体安装后出现内孔轴线偏斜的问题,同时法兰端面与筒状轴座的衔接处做了圆弧过渡处理,能够有效降低应力集中系数,避免长期受交变载荷时在衔接根部出现疲劳裂纹。从剖面结构能看到,轴座内孔设计了多段不同直径的台阶结构,每一段台阶的公差配合要求都对应不同的装配零件:最内侧的小直径孔位用于安装定位衬套,为穿入的传动轴提供径向支撑基准,中间段的环槽结构用于嵌入密封件或是弹性挡圈,实现轴向上的零件限位,防止运行过程中配合部件出现轴向窜动,靠近法兰端的大直径内孔则用于容纳轴承组件,孔壁的精度等级按照过渡配合要求设计,能够保证轴承压装后不会出现跑圈问题,
同时内孔端面与轴承端面的贴合度也做了平面度要求,确保轴承装配后不会出现偏斜。外圆部分同样设计了多段台阶结构,其中一段外圆加工有M68×1的细牙外螺纹,细牙螺纹的自锁性能更好,适合在电梯这类有持续振动的运行场景下使用,用于锁紧外侧的端盖或是调节螺母,实现轴承间隙的微调,螺纹末端的退刀槽尺寸严格按照机械加工规范设计,保证螺纹加工时不会出现牙型不完整的问题,同时也能避免装配时螺母与轴肩出现干涉。尺寸设计上,法兰盘的最大外圆直径控制在78mm,三个安装孔的中心圆直径为69mm,安装孔直径为9mm,能够匹配常用的M8规格安装螺栓,整个座体的轴向总长度为40mm,其中法兰盘的厚度为14mm,足够的法兰厚度能够保证螺栓拧紧时不会出现法兰形变,
轴座部分的外圆直径从65mm、54mm、44mm、34mm、26mm逐段递减,每一段轴肩的高度都满足对应配合零件的定位要求,所有需要配合的表面粗糙度要求控制在Ra3.2μm,非配合的外露表面粗糙度为Ra12.5μm,既满足了装配精度要求,也合理控制了加工成本。在实际选型应用时,需要重点核对安装面的平面度公差,保证三个安装螺栓的拧紧力矩一致,避免座体安装后出现内孔轴线与传动轴轴线不同轴的问题,内孔各台阶的尺寸公差需要在建模时提前标注清楚,方便后续加工时按照公差要求控制精度,同时密封槽的尺寸要匹配对应规格的密封圈,保证运行过程中润滑脂不会泄漏,外界的粉尘杂质也不会进入轴承配合腔体内,延长部件的整体使用寿命。这类零件的建模过程需要重点处理好多段同轴台阶的同轴度约束,法兰端面与内孔轴线的垂直度约束,三个安装孔的等分角度约束,避免后续生成工程图时出现尺寸链矛盾,同时螺纹部分的建模要符合标准螺纹的牙型参数,方便后续出加工图纸时直接调用标注,过渡圆角、退刀槽这类工艺结构不能省略,否则会导致加工出来的零件无法正常装配,甚至在使用过程中出现强度不足的问题。
