工业车间粉尘收集管道及灰斗装置

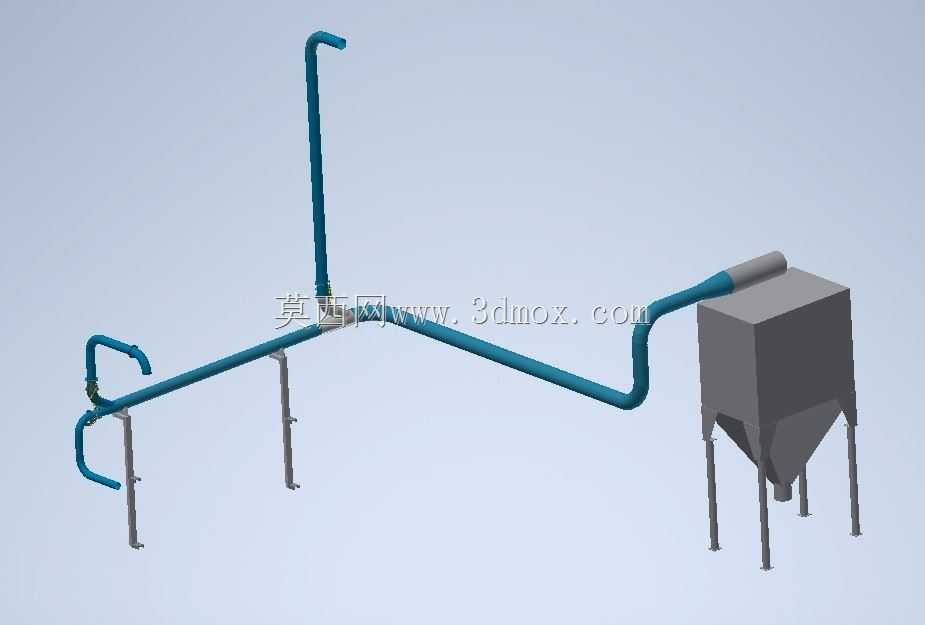

　　这套除尘管路配套灰斗装置，主要面向机加工车间打磨工位、焊接工位的局部粉尘捕集场景，也可适配中小型建材加工、粮食输送环节的散尘收集需求，核心作用是通过管路负压将作业点产生的悬浮粉尘输送至灰斗内完成初步沉降，避免粉尘在车间内弥散影响作业环境与人员健康。从结构设计来看，整套装置的管路采用分段式布局，主管道沿车间立柱侧方架空敷设，通过三个可调节高度的立式支吊架完成固定，支吊架底部预留膨胀螺栓安装孔，可直接固定在水泥地面或设备平台上，安装时可根据现场地面平整度调整支腿高度，保证主管道保持3‰的倾斜坡度，避免管内积尘造成管路堵塞。主管道上预留三个不同朝向的支管接口，分别对应不同高度的作业产尘点，每个支管接口处配置90度弯管转水平吸口，

　　吸口端可根据现场需求加装集气罩，弯管处采用大曲率半径设计，减少风阻的同时避免粉尘在转弯处堆积。管路末端通过变径接头连接灰斗进风口，灰斗采用上方下锥的结构形式，上部方形腔体作为含尘气流的缓冲沉降区，下部锥斗结构依靠重力将沉降的粉尘汇集到底部排灰口，排灰口可配套卸灰阀实现定期排灰，灰斗本体通过四根均匀分布的立式支腿支撑，支腿底部同样预留安装固定孔，安装时需保证灰斗整体水平度偏差不超过千分之二，避免锥斗内积尘偏斜造成排灰不畅。设计过程中充分考虑了现场安装的适配性，所有管路连接端均预留标准法兰对接面，无需现场二次焊接即可完成组装，支吊架的管卡位置预留20mm的调节余量，可适配管路安装时的横向位置偏差。从安装边界来看，

　　整套装置的架空管路最低处距离地面高度不低于2.2米，满足车间人员通行与小型物料转运的净空要求，灰斗整体占地面积约1.2平方米，可布置在车间边角位置，不会占用核心作业区域。管路的吸口位置可根据产尘点的实际位置调整支管长度与朝向，无需改动主管道结构即可适配不同工位的除尘需求，实际运行时含尘气流从各吸口进入支管，汇入主管道后流速保持在16-18m/s的合理区间，既保证粉尘能够被气流携带不发生管内沉降，又不会因流速过高造成管路磨损过快。灰斗上部的沉降区设计流速控制在2m/s以内，保证大颗粒粉尘能够在进入后续过滤单元前完成重力沉降，降低后续过滤单元的负荷。整套结构没有复杂的运动部件，日常维护仅需定期检查支吊架的紧固情况、清理管内可能堆积的积尘、通过灰斗底部排灰口清理沉降的粉尘即可，运维难度较低，适合中小型生产车间的局部除尘系统配套使用，也可作为大型集中除尘系统的前端捕集沉降单元进行模块化拼接使用。
