大厚板分件式锥形地幔结构设计

项目分类:通用机械零部件 发布时间:2023-07-26 ID:702409
  • 大厚板分件式锥形地幔结构设计
  • 大厚板分件式锥形地幔结构设计

  在大型回转类设备的现场施工与预制加工环节,大直径锥形筒体类构件一直是厚板加工领域的难点,这类构件常作为大型储料仓过渡段、工业炉衬里支撑、重型设备基座过渡连接结构使用,需要同时承受上部竖向载荷、周向物料侧压力以及温度形变带来的附加应力,对板材拼接精度、卷制成型弧度的一致性要求极高。常规整板卷制锥筒的工艺,受限于卷板机的辊轴长度、最大轧制厚度以及板材幅宽限制,当锥筒的展开扇形弦长超过设备加工上限、锥面母线斜度超出卷板机适配范围时,整板轧制根本无法实现,强行加工只会出现板材局部应力集中、弧度偏差超差、端口错边量过大等问题,后续现场组对时会耗费大量校正工时,甚至直接导致构件报废。

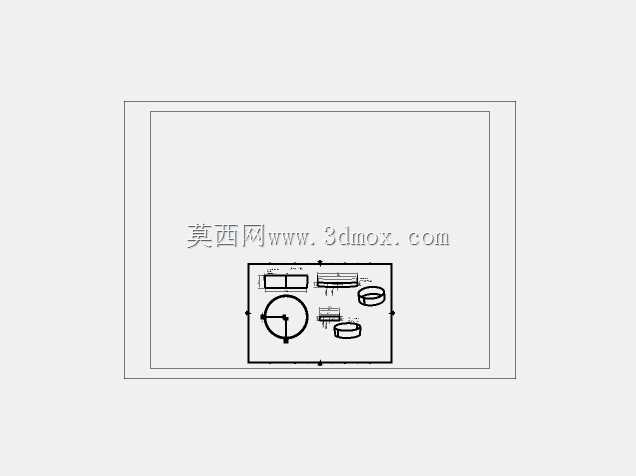

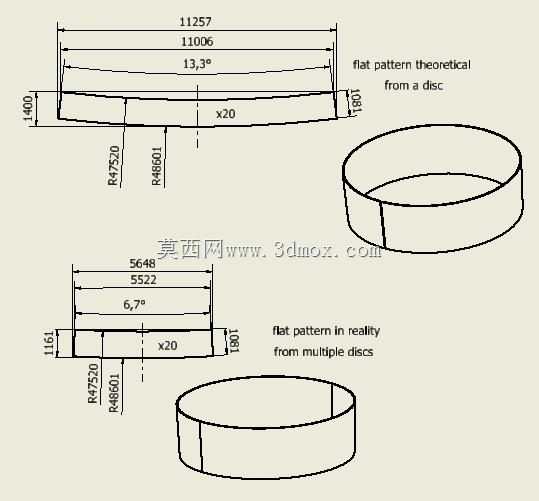

  这套锥形地幔结构正是针对上述加工痛点设计,将理论上需要整板下料的大尺寸锥筒,拆分为多块等弧度的扇形分件,每一块分件的展开尺寸都控制在常规卷板设备的加工能力范围内,单块分件的弧长、弦长、卷制半径都适配普通车间的三辊卷板机加工参数,不需要调用超大型特种卷制设备,大幅降低了加工门槛与制造成本。从结构尺寸来看,整圈锥筒的理论展开状态下,大端外弧总长11257mm,小端外弧总长11006mm,锥面总高度1400mm,锥面母线对应的圆心角为13.3°,大端弯曲内半径R47520mm,小端弯曲内半径R48601mm,整圈由20块完全一致的分件拼接组成,单块分件的大端弧长564.8mm,小端弧长552.2mm,单块分件对应的圆心角6.7°,每块分件的两侧预留标准焊接坡口,组对时可以通过定位工装快速对齐,相邻分件的纵缝焊接后再进行整体校圆,能够保证最终成型的锥筒圆度、锥度误差控制在行业规范允许范围内。

  设计过程中充分考虑了厚板轧制的形变特性,厚板在卷制锥面时,由于大小端的进给速度不一致,很容易出现板料扭曲、端口不齐的问题,将整圈拆分为20块小尺寸分件后,单块分件的大小端弧长差大幅缩小,卷制时的速度差更容易控制,工人操作时不需要反复调整辊轴倾斜角度,单块分件的卷制效率比整板卷制提升数倍,而且单块分件的重量更轻,车间内转运、吊装都不需要使用大吨位起重设备,现场施工时也可以通过人工配合小型机具完成拼接,适配场地受限的施工场景。需要注意的是,分件拼接时必须严格控制每一块分件的弧度一致性,组对前要在预制平台上放出锥筒的大、小端圆周控制线,每拼接3-4块分件就测量一次局部圆度,及时调整焊接顺序,采用对称分段焊接的方式控制焊接变形,避免焊后出现整体锥度偏差、局部凹凸超差的问题。

  这类分件式锥筒结构的适用场景非常广泛,除了常规的工业储料设施、重型设备过渡段之外,在大型通风管道变径段、水泥建材行业的回转窑进出口密封段、矿山设备的料流导向筒等场景都能应用,尤其是在加工设备能力有限、现场施工场地狭小的项目中,这种分件加工、现场拼焊的结构方案,能够有效解决大尺寸锥筒无法整体加工、整体运输的难题,不需要为了单个构件定制特殊加工工装,综合施工成本远低于整板卷制方案。同时,这种分件设计也给后期维护带来了便利,如果锥筒局部出现磨损、腐蚀损坏,不需要整体更换构件,只需要切割替换对应的分件即可,大幅降低了后期运维的成本与停机时间。在建模过程中,需要分别建立理论整板展开状态与实际分件展开状态的参数化模型,每一块分件的展开尺寸都要预留焊接收缩余量,根据板材厚度与焊接工艺的不同,收缩余量通常取1.5-3mm,避免焊后整体尺寸偏小;卷制成型后的三维模型需要模拟拼接过程,检查相邻分件的坡口贴合度、端口对齐误差,提前排查干涉问题,给后续的数控下料、卷制、组对工序提供准确的尺寸依据,避免加工过程中出现尺寸偏差导致的返工。
