链式管式输送系统对接四组储料筒仓布局

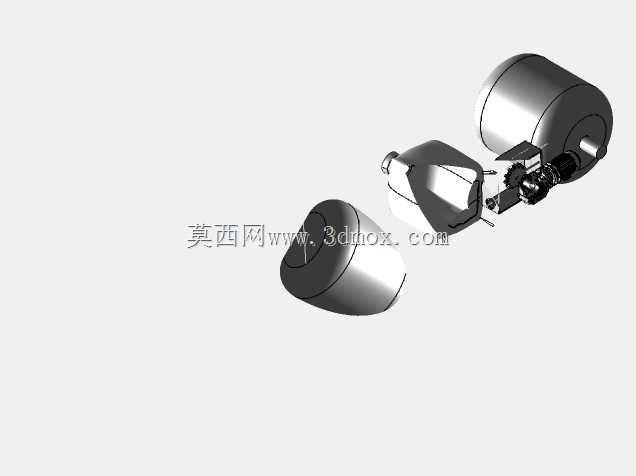

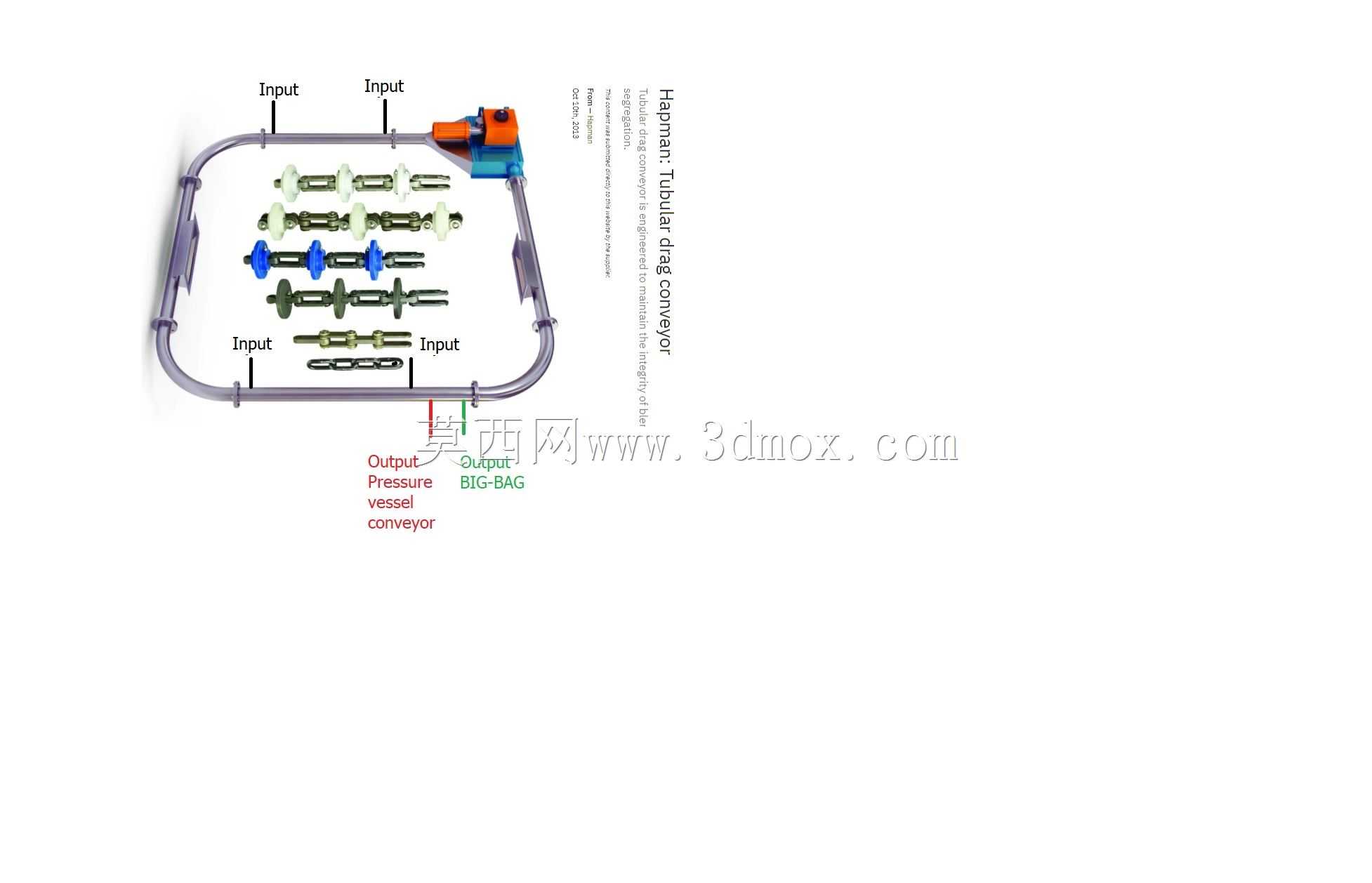

　　这套输送布局方案针对细磨料类散状物料的多点进料、集中出料转运需求设计，核心采用链式管式输送机构完成四个独立储料筒仓的物料汇流输送，适配建材、粮食加工、精细化工等行业的散料密闭转运场景，可有效避免细磨料在输送过程中出现的扬尘、撒漏、卡料等常见问题。从整体布局来看，四个储料筒仓分别布置在输送回路的不同进料点位，输送管路采用闭环式走线设计，通过90度转角换向组件完成管路方向的切换，所有转角位置均配套链式转向轮组，保证牵引链条在管路内运行时的顺畅度，避免链条在转角处出现卡滞、跳齿、异常磨损等问题。每个筒仓的进料接口位置都配置了专用的进料接驳组件，配套气动式闸板阀控制对应料仓的进料通断，可根据生产调度需求单独开启任意一个或多个料仓的出料输送，

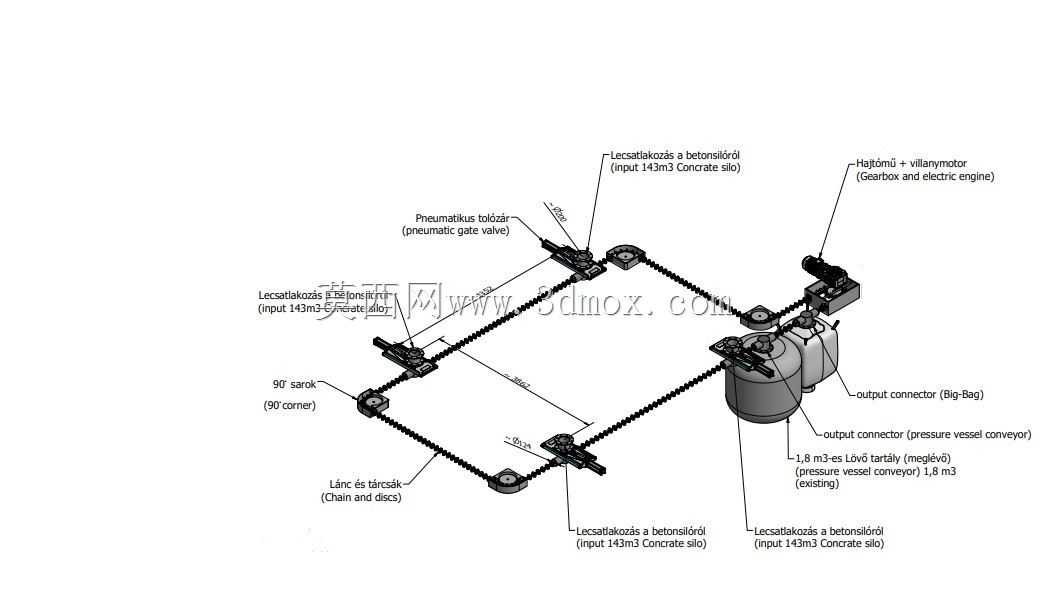

　　不同料仓的物料可通过同一套输送管路汇流至末端的出料点位，出料端分别设置了对接大袋包装工位的快接接口，以及对接下游压力输送设备的转接接口，可适配不同的后续物料处理工序需求。整套输送系统的驱动单元布置在出料端附近的位置，采用减速电机配套链轮组件直接驱动牵引链条运行，驱动单元的安装位置预留了足够的检修操作空间，方便后期对驱动组件、张紧结构进行维护调整。管路走线过程中根据现场安装空间做了多段直线段与转角段的模块化拆分，每段管路的连接位置均采用法兰式对接结构，密封件采用耐磨橡胶材质，既可以保证管路内部的密闭性，避免细磨料输送过程中的粉尘外溢，也方便后期对管路内部的磨损部件、牵引链条进行分段检修更换。从安装边界来看，

　　整套输送回路的水平投影覆盖四个筒仓的布置区域，所有管路的架空高度统一，避开现场的操作通道与其他设备的安装空间，进料接驳组件与筒仓出料口的对接位置预留了软连接段，可抵消设备运行过程中的振动位移，避免硬连接位置出现物料泄漏或者结构开裂问题。每个进料点位的闸板阀采用气动驱动，可接入现场的集中控制系统，根据料位信号自动控制对应闸板的开闭，实现不同料仓物料的自动切换输送，无需人工手动操作阀门。输送链条采用带刮板的专用链式结构，刮板外形与管路内壁截面完全匹配，可在链条运行过程中推动管路内部的细磨料沿管路方向移动，相比传统的螺旋输送结构，这种链式管送结构的输送距离更长，可灵活布置多转角的输送路径，同时对磨琢性较强的细磨料适应性更好，

　　管路内壁的磨损速度更慢，设备整体的维护周期更长。在设计过程中，针对每个转角位置的受力情况做了针对性的结构强化，转角轮组的轴承采用密封式防尘结构，避免细磨料粉尘进入轴承内部造成磨损，同时每个转角位置都预留了观察检修口，可在不停机的状态下观察链条在转角处的运行状态，出现异常时可快速打开检修口进行排查处理。出料端的转接位置设置了物料缓冲结构，避免高速输送的物料直接冲击下游设备的接口位置，减少物料破碎以及接口磨损的问题。整套系统的张紧装置布置在靠近驱动单元的直线管路段，采用螺杆式张紧结构，可根据链条的磨损伸长量实时调整张紧行程，保证链条始终处于合适的张紧状态，避免链条过松出现跳齿或者过紧造成的异常磨损。
