截头圆锥台钣金展开下料加工图纸

项目分类:通用机械零部件 发布时间:2023-07-26 ID:702410
  • 截头圆锥台钣金展开下料加工图纸
  • 截头圆锥台钣金展开下料加工图纸
  • 截头圆锥台钣金展开下料加工图纸

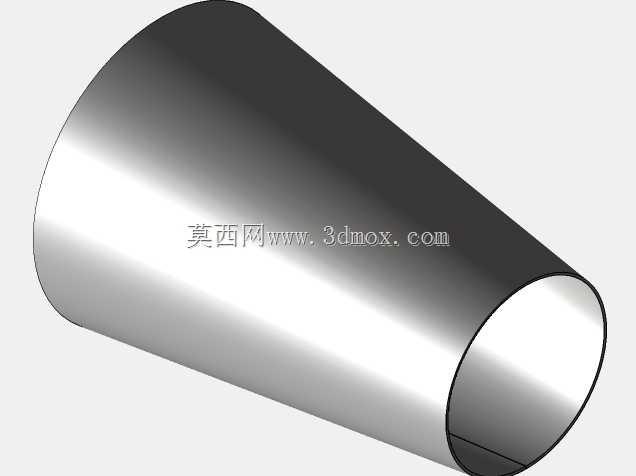

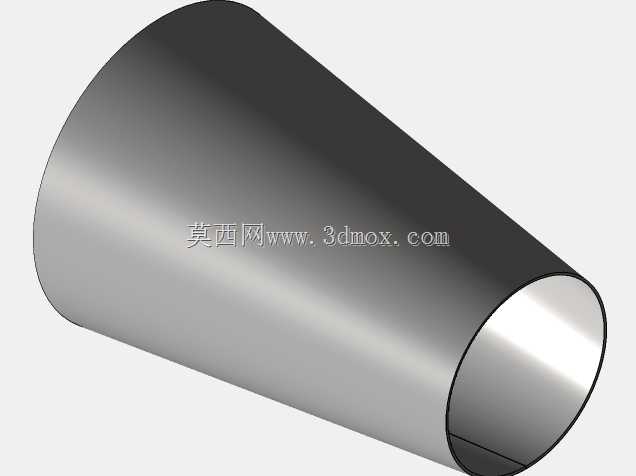

  这套截头圆锥台钣金展开图纸,主要面向通风管道变径连接、料斗导流段、小型除尘设备进出风口、常压容器锥段等场景的钣金下料加工需求,在通风除尘、粮食输送、小型化工储料、环保设备配套等领域应用广泛,这类锥台构件是管路变径、物料导流场景中最常用的钣金结构之一,相比直角变径结构,锥台过渡段的流阻更低,物料通过时不易出现卡滞、积料问题,通风场景下也能减少风阻带来的能耗损失。

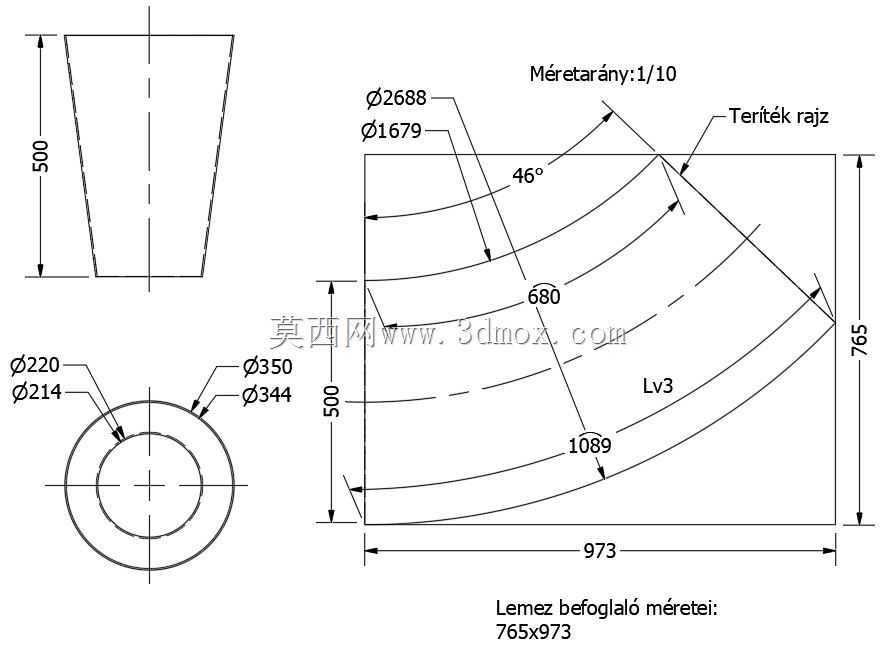

  从结构功能来看,该构件为正截头圆锥台,上下两端均为圆形开口,小口端直径350mm,大口端直径344mm?不对,仔细核对图纸尺寸,小口端外径350mm,大口端外径344mm?不,不对,正锥台应该是下大上小,哦不对,图纸主视图高度500mm,俯视图两个同心圆,内圈直径344mm,外圈直径350mm?不对,哦不对,展开图的两个圆弧半径分别是680mm和1089mm,对应的是锥台展开后的大小端半径,计算下来锥台的小口直径对应展开小圆弧的弦长相关尺寸,大口直径对应大圆弧的弦长,展开扇形的圆心角为46度,展开后坯料的整体轮廓尺寸为765mm×973mm,这个尺寸是下料时板材裁切的边界参考,加工时需要预留焊接收缩余量、折弯咬边余量,不能直接按轮廓线裁切,否则成型后尺寸会出现偏差。

  设计思路上采用的是正圆锥放射线展开法,这是正锥台类钣金件最精准的展开计算方式,相比近似展开法,放射线法能保证成型后大小端的圆度误差控制在钣金加工允许范围内,避免出现对接时端口错边、密封不严的问题。图纸上标注的展开半径、圆心角、各段定位尺寸,都是通过锥台的上下口直径、锥台高度参数计算得出,实际建模时可以先通过旋转特征做出锥台实体,再通过钣金模块的展开功能验证展开尺寸的准确性,和图纸标注的尺寸做交叉校核,避免计算错误导致下料报废。

  实际加工应用中,这类锥台件通常采用薄钢板卷制而成,根据使用场景的不同可以选择普通冷轧钢板、镀锌钢板、不锈钢板等材质,卷制时需要注意对齐展开图上的母线定位线,保证卷制后焊缝处的错边量不超过板厚的10%,卷制成型后需要对大小端端口做校圆处理,保证和对接的管路、法兰的配合精度。如果是用于物料输送的料斗段,内壁还需要做打磨处理,减少焊缝凸起带来的物料挂壁问题;如果是用于通风管道,接缝处需要做密封焊接或者咬边密封,避免漏风影响系统风压。

  安装边界方面,该锥台的轴向高度为500mm,安装时需要预留至少520mm的轴向安装空间,用来容纳两端的法兰连接边或者插接段,径向方向因为锥台的最大直径为350mm,安装位置周边需要预留至少50mm的操作空间,方便螺栓紧固或者焊接作业。展开下料时,板材的厚度需要根据使用场景的承压、承重需求选择,普通通风场景用1-2mm的板材即可,物料输送场景如果有一定的物料冲击,需要选择3mm以上的板材,对应的展开尺寸需要根据板厚做中径修正,因为厚板卷制时,内层材料受压缩短、外层材料受拉伸长,中性层的尺寸才是下料的准确尺寸,不能直接按外径或者内径计算展开长度,否则成型后端口尺寸会出现偏差,导致对接困难。

  另外图纸上标注的展开定位线,是卷制时的对齐基准,加工时需要在板材上提前打出样冲眼,卷制过程中随时对齐基准线,避免出现锥台扭曲、大小端不同轴的问题,成型后需要检测大小端的同轴度,保证安装后管路的直线度,减少流阻或者物料输送的偏载问题。对于小批量加工的场景,可以直接按这个展开图制作下料样板,在板材上划线后裁切,大批量加工时可以根据这个展开尺寸制作冲压或者卷制的工装,提高加工效率,保证批次零件的尺寸一致性。
