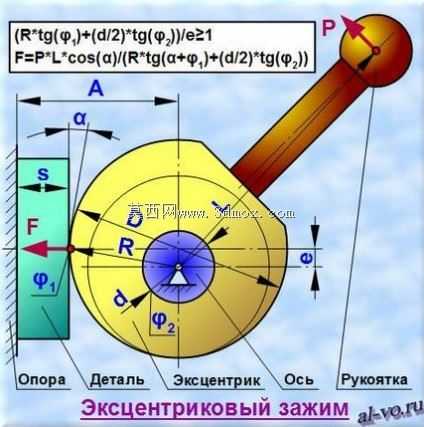

在工装夹具设计领域,手动偏心夹紧机构是小批量生产、工位快速装夹场景下应用极广的结构形式,这类机构无需外接动力源,依靠操作人员扳动手柄即可完成工件的锁紧与松开,装夹动作耗时远低于螺旋夹紧结构,在钳工工位、焊接工装、小型机加工定位夹具、装配线辅助定位工位中都有大量落地应用。这套偏心夹紧结构的核心工作逻辑,是利用偏心轮转动过程中转动中心到工件受压面接触点的距离渐变,实现对工件的压紧,同时依靠接触面的摩擦自锁特性,保证在手柄受外力扰动、设备运行振动的工况下不会出现松脱,图中标注的自锁判定公式,就是设计阶段验证机构可靠性的核心依据,即偏心轮与压块、转轴两处的摩擦角正切值乘以对应力臂的和,与偏心距的比值大于等于1时,机构可实现可靠自锁,不会因为工件反作用力出现自行退夹的问题。
从结构组成来看,这套机构分为固定支座、滑动压块、偏心轮、转轴、操作手柄几个核心部分,固定支座作为整个机构的安装基准,需要根据工位的安装面预留螺栓固定孔位,安装时要保证压块的滑动方向与工件受压面垂直,避免压块滑动过程中出现卡滞、压偏工件的问题。滑动压块直接与工件接触,端面可根据工件的外形更换不同的压头,比如平面工件配平压头、圆柱面工件配V型压头,适配不同外形的工件装夹需求,压块与支座之间采用间隙配合的滑动导向结构,导向长度要大于压块行程的1.5倍,避免压块伸缩过程中出现歪斜。偏心轮是整个机构的核心功能件,其偏心距、工作半径的参数匹配直接决定了夹紧行程、夹紧力大小和自锁性能,设计时需要先明确待装夹工件的尺寸公差范围,保证偏心轮的有效工作行程能够覆盖工件的尺寸波动,避免出现工件尺寸偏小时压不紧、尺寸偏大时手柄扳不到位的问题。操作手柄与偏心轮刚性连接,手柄长度根据所需操作力设计,按照图中的受力公式,夹紧力与手柄施加的作用力、手柄长度成正比,与偏心轮工作半径、两处摩擦角的等效阻力臂成反比,常规手动操作的场景下,手柄末端的操作力控制在100-150N区间即可,避免操作人员长期操作出现疲劳。

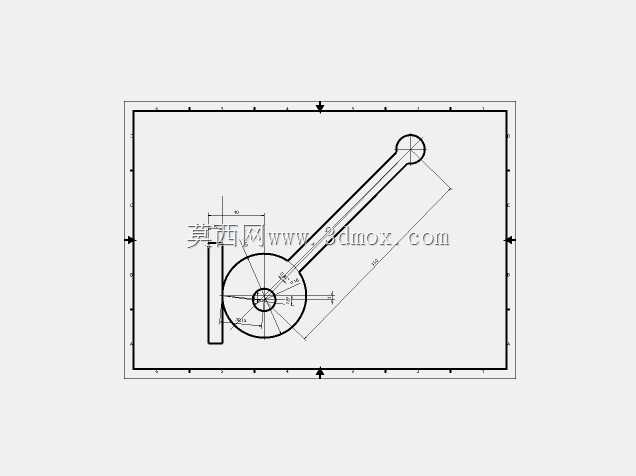

安装边界方面,整套机构的横向安装尺寸以偏心轮中心为基准,需要预留压块的伸缩行程空间、手柄的转动空间,手柄转动范围内不能有其他设备结构干涉,保证操作人员可以顺畅将手柄扳动到锁紧位和松开位。竖直方向的安装尺寸需要匹配偏心轮的直径、压块的高度,安装时要保证偏心轮的转轴与压块的滑动面平行,否则会导致偏心轮与压块的接触点偏移,加剧局部磨损,缩短机构使用寿命。实际应用中,这类偏心夹紧机构适合切削载荷小、振动幅度低的工位,比如小型零件的钻削定位、钣金件的焊接定位、装配工序的零件临时固定,相比气动、液压夹紧结构,这套结构的成本极低,维护简单,不需要布置动力管路,在没有气源、电源的野外维修工位、临时加工点位也能快速部署使用。设计建模过程中,需要重点验证偏心轮在锁紧极限位置时的自锁角,避免出现过死点导致机构无法松开,或者自锁不足导致受振松脱的问题,同时要给偏心轮与压块的接触端面预留磨损补偿量,长期使用出现接触磨损后,可以通过在压块后方加装调整垫片的方式补偿磨损量,延长整套夹具的使用寿命。压块与支座的导向面需要设计润滑槽,定期加注润滑脂降低滑动阻力,偏心轮的转轴位置要做耐磨处理,比如加装铜套或者表面淬火处理,避免长期转动出现转轴旷量,影响夹紧精度。
