带受料斗的螺旋给料输送结构设计

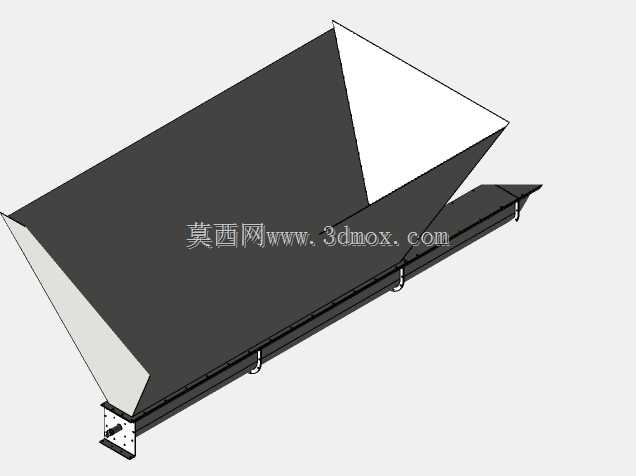

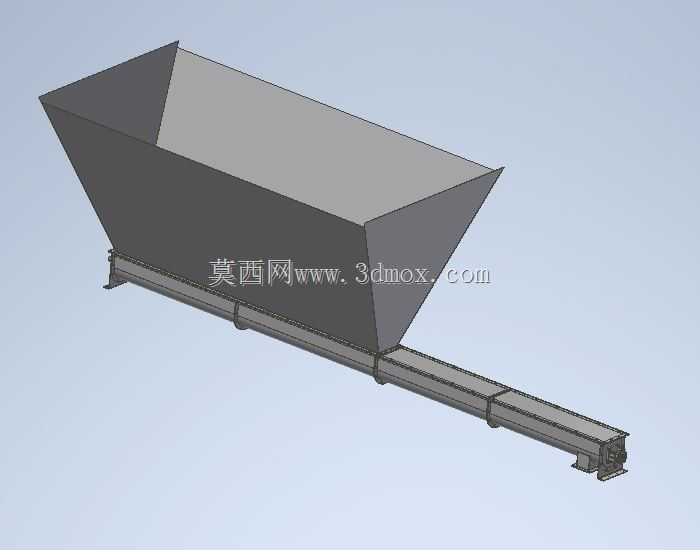

　　在散料处理的各类生产场景里，这类带受料斗的螺杆输送结构是衔接上游储料、下料工序与下游加工、配料工序的核心中转设备，常见于粮食加工、建材配料、化工粉体输送、污水处理污泥转运等工况，用来完成粉状、颗粒状甚至短纤维状散料的水平定量给料，避免物料在转运过程中出现撒漏、架桥、下料不均的问题。从结构布局来看，上方的受料斗采用上宽下窄的棱台形设计，大尺寸的上口能够适配上游卸料设备的落料范围，不管是人工倒料、料仓卸料还是装载机上料，都能保证物料全部落入斗内，不会从边缘溢出；斗壁的倾斜角度经过计算，要大于常见输送物料的自然安息角，保证物料能够依靠自重顺利滑落到下方的螺杆槽内，不会在斗壁处积料，针对流动性差的物料，还可以在斗壁外侧加装振动器辅助下料，

　　但基础结构的倾角设计是保证无动力顺畅落料的核心。下方的输送段采用U型槽体搭配连续螺旋叶片的螺杆结构，槽体的上沿和受料斗的下口做全密封焊接连接，整个输送过程除了首尾的进料口和出料口，其余部分都处于封闭状态，能够减少输送过程中的粉尘外溢，满足车间的环保要求，同时也能避免外界杂质混入物料中。螺杆的两端通过带座轴承固定在槽体的端板上，驱动端通常配置减速电机直接连接或者通过链传动连接，带动螺杆匀速转动，螺旋叶片在转动过程中推动落入槽内的物料沿着轴向移动，最终从槽体末端的出料口排出，通过调整螺杆的转速就可以精准控制物料的输送量，满足不同工况下的配料、给料需求。在设计这类结构的时候，首先要明确输送物料的特性，包括物料的堆积密度、粒径、含水率、

　　磨琢性、腐蚀性这些参数，这些参数直接决定了螺旋叶片的厚度、槽体的材质选择、螺杆和槽体之间的间隙大小：如果是输送磨琢性强的物料比如石英砂、水泥熟料，叶片和槽体都要选用耐磨钢材，适当加大螺杆和槽壁的间隙，避免运行过程中出现卡涩或者过快磨损；如果是输送食品级物料比如面粉、糖粉，接触物料的部分就要选用不锈钢材质，表面做抛光处理，避免物料残留滋生细菌。安装边界方面，这类设备通常是水平安装在车间的钢结构支架或者混凝土基础上，安装时要保证槽体的直线度，避免螺杆转动时出现偏磨，设备的进料口中心要和上游卸料口的中心对齐，出料口的位置要和下游设备的接料口匹配，预留足够的安装和维护空间，尤其是驱动端的位置，要留出减速电机的检修、拆卸空间，

　　槽体的底部可以根据需要设置清料口，方便长时间停机时清理槽内残留的物料，避免物料结块堵塞螺杆。实际运行过程中，这类螺杆输送结构的给料稳定性远高于普通的皮带输送机，尤其是在处理易飞扬、有一定粘性的散料时，封闭结构的优势非常明显，而且整体结构紧凑，占用的横向和纵向空间都比较小，可以根据现场的布局需求调整输送段的长度，适配不同的工位间距，不需要复杂的土建基础就可以完成安装，在中小型散料处理生产线里的适配性非常强。设计建模的时候，要重点校核螺杆的挠度，尤其是长距离输送的机型，要在槽体中间位置设置中间吊挂轴承，避免螺杆因为自身重量和物料的阻力出现弯曲变形，导致叶片刮蹭槽壁产生异响和磨损；螺旋叶片的导程也要根据输送量来计算，通常水平输送时导程取螺杆直径的0.8-1倍，能够兼顾输送效率和物料的填充率，避免填充率过高导致物料在槽内被挤压结块，或者填充率过低影响输送效率。受料斗和槽体的连接位置要做圆弧过渡，不要出现直角死角，避免物料在连接处堆积，尤其是输送粘性物料的时候，直角位置很容易积料，时间长了就会硬化结块，影响正常下料。端板处的密封结构要选用合适的密封件，避免输送细粉料的时候出现轴端漏粉的问题，通常可以采用填料密封或者组合密封圈的结构，既可以阻挡物料外泄，也不会对轴的转动产生过大的阻力。
